endroit dont la température ambiante est comprise entre 18 et 30 °C. Le LCD devrait revenir à son état
précédent après 30 minutes environ.
2.3 Ports d'entrée et de sortie
Tach Input
Vibration Input

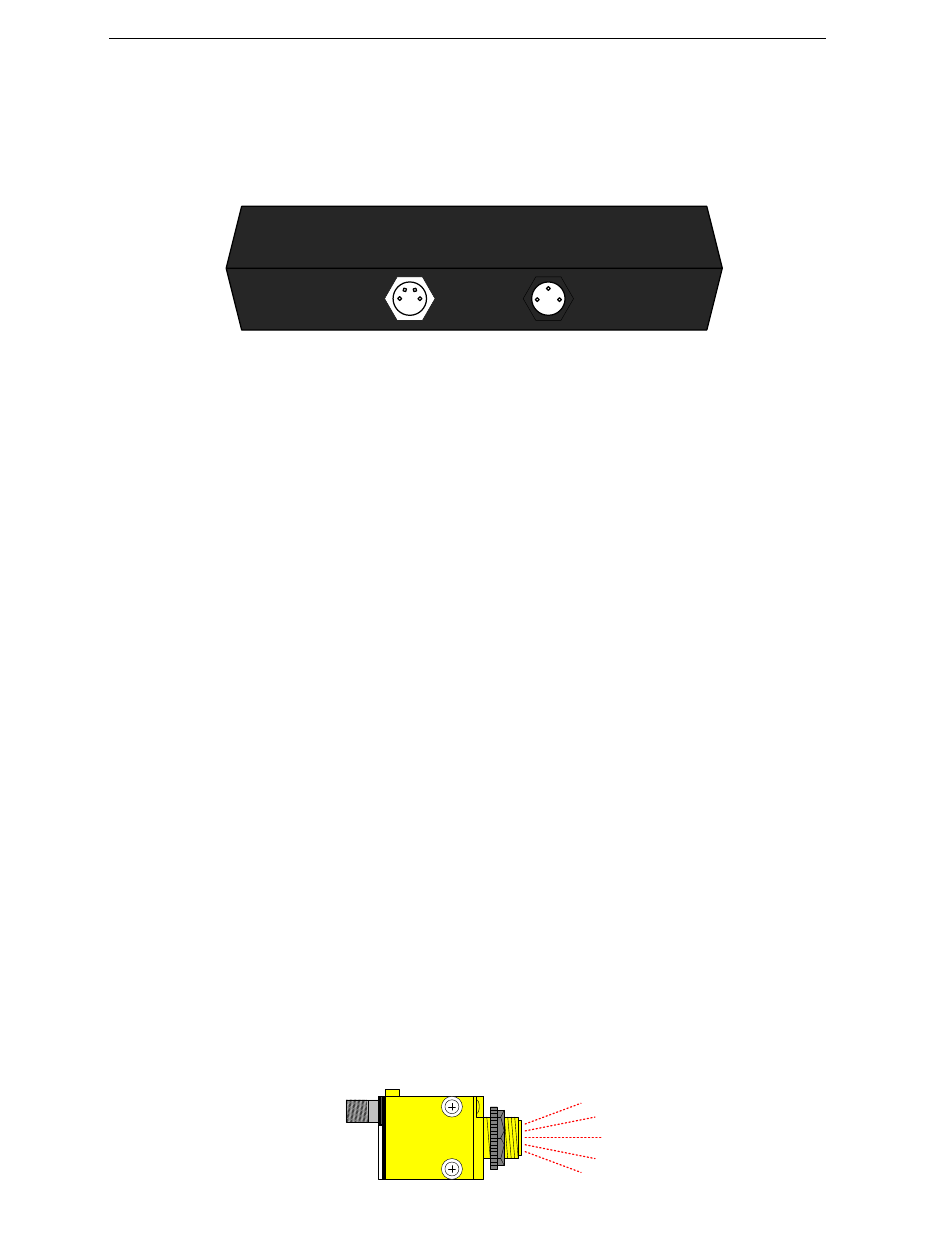

La partie supérieure de l'équilibreur est dotée de 2 ports d'entrée, comme le montre la figure ci-dessus. Le
connecteur gauche permet de brancher le tachymètre et le connecteur droit le capteur de vibrations.
2.3.1 Entrée Vibrations
AVERTISSEMENT
Soyez extrêmement prudent lors de l'alignement du câble du capteur de vibrations et de son branchement à
l'équilibreur. Seules les broches le maintiennent. S'il est tordu ou mal aligné, le connecteur et les broches
pourraient être endommagés.
L'entrée Vibrations n'accepte que les signaux du capteur d'accélération. L'entrée Vibrations est un
connecteur à 3 points. Le connecteur à 3 points permet à l'équilibreur d'alimenter le capteur utilisé, selon
les besoins.
2.3.2 Entrée Tachymètre
L'entrée Tachymètre est un connecteur à 4 broches. Il n'accepte qu'un signal de régime de niveau
Transistor-Transistor Logic (TTL). L'alimentation (+10 V) est fournie sur une broche du connecteur du
tachymètre pour alimenter les capteurs optiques de régime tels que le tachymètre photo.
2.4 Équipement standard
Lorsque vous achetez un ProBalancer Sport – Modèle 1015, plusieurs accessoires sont fournis de série
avec l'équilibreur. Ces éléments sont décrits dans les paragraphes suivants.
2.4.1 Tachymètre photo
Le tachymètre photo est un capteur optique à courte portée qui permet d'acquérir des données de régime
et d'angle de phase. Sa portée optimale est de 12 à 18 pouces par rapport à la cible (ruban réfléchissant,
3M 7610). Il est fourni avec un écrou en nylon noir pour le montage.
Mode d'emploi du ProBalancer Sport modèle 1015 2-4
