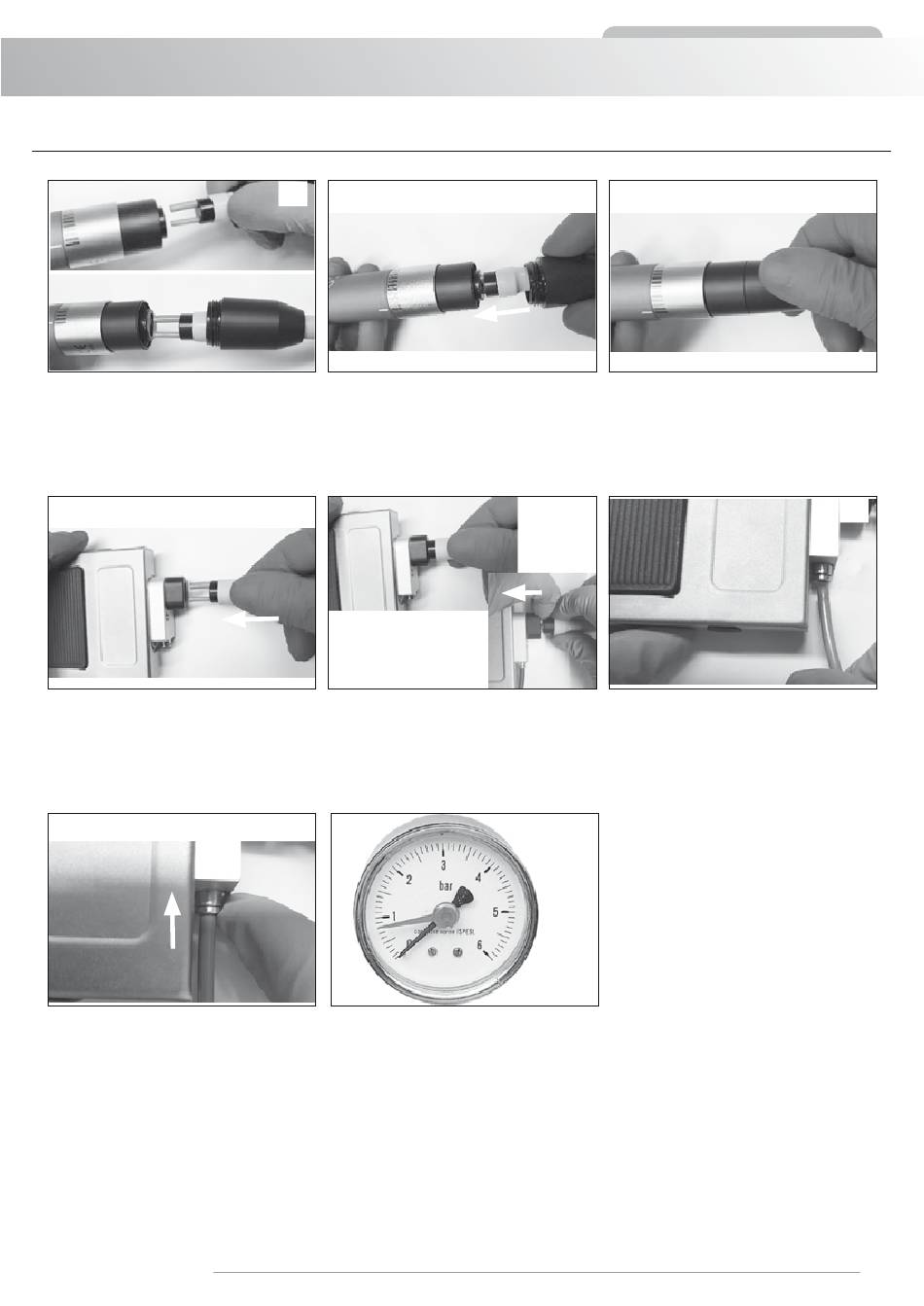

Priklop držala na pedal
Konec priključnega kabla (ki je v
kabelskem ovoju) (B) priključite na
držalo**.
Drugi konec priključnega kabla (B)
povežite s pedalom (A), tako da
izvedete isti postopek, ki je opisan
na slikah 10 in 11.
Kabel stisnjenega zraka lahko
odklopite s pedala tako, da
potisnete sklopko navzdol in
potegnete kabel
Konec kabla stisnjenega zraka (C) priključite na omrežje stisnjenega zraka.
**Pazite, da boste vezno cev z manjšim premerom vstavili v vtič z manjšim premerom in cev z večjim premerom v vtič z večjim
premerom.
SMARTACT
evo
10
Cevi, ki gledajo iz priključnega
kabla, se do konca (v celoti)
potisnejo v vtič držala
13
Cevi lahko odklopite s pedala
ali držala tako, da sklopni blok
potisnete navzdol in potegnete
kabel
16
Nastavite delovni tlak na najmanj 4
bare (najvišja dovoljena vrednost
je 6 barov)
SMARTACT
11
Kabelski ovoj, ki je na priključnem
kablu (B) privijte na zadnji del držala
14
Konec kabla stisnjenega zraka (C)
priključite na stranski sklop pedala
(A), ki ga potisnete do konca (v
celoti)
17
evo
12
15
