Notice de montage IRFTS SHADOW SOLAR - OMBRIERE version 4 pieds

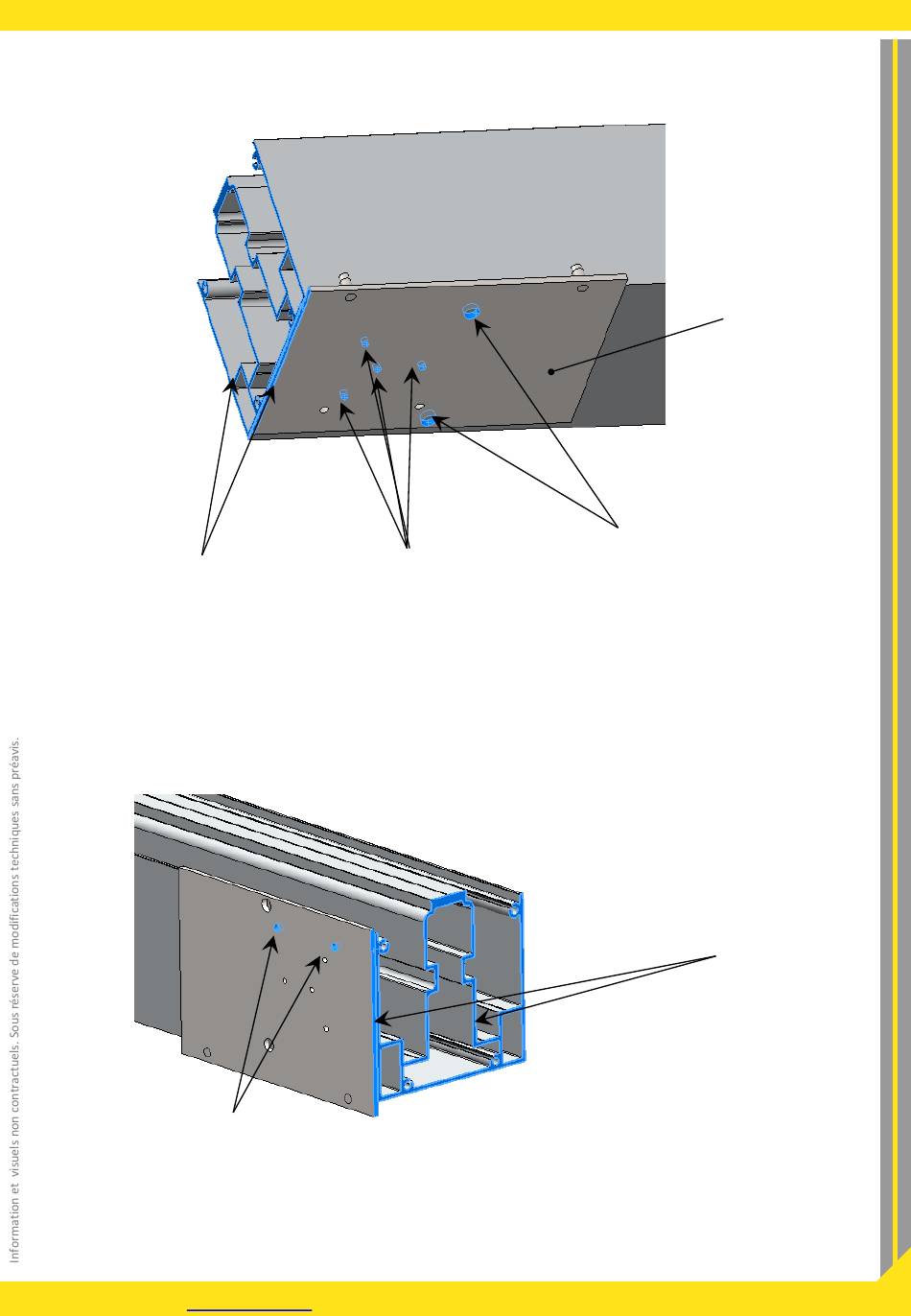

Annexe 5 : Assemblage en profondeur
Outillage
D7
4D3+D40 si évacuation
Aligner les faces
A l'aide de l'outillage, percer les trous Diamètre 7 pour le passage de la
vis 6x40 pour la fixation avec la pièce de jonction.
S'il y a évacuation d'eau pluviale, voir page 12 pour visser (10) , (12) et
(17).
_______________________________________________________________________________________________
Aligner les faces
D4
A l'aide de l'outillage, percer les trous Diamètre 4 qui permettront la
fixation de la pièce de jonction.
