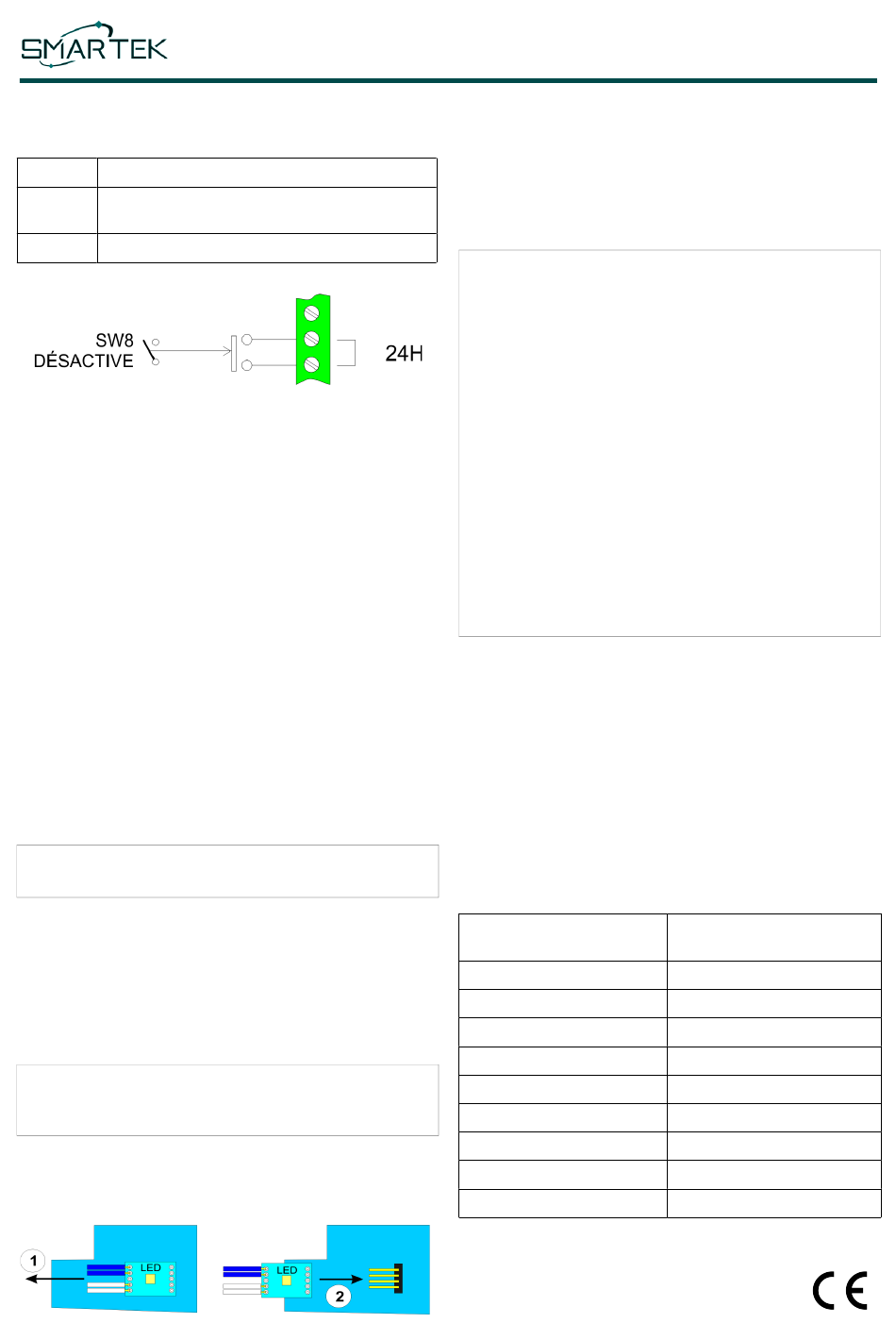

DIAGNOSTIC LED
Ces voyants ne sont actifs qu'en mode TEST (SW7 ON)
BLEU
Pré-alarme
VERT
Clignote lorsque la cartouche de fumée est
allumée
ROUGE
Attention.
24H sortie normalement fermée lorsque le chassis du Nubi
4.0 est fermé, le contact s'ouvre lorsque l'on ouvre le Nubi.
Lorsque SW8 est sur ON, la sortie 24H est désactivée
(toujours fermée).
MODE DE TEST
Réglez DIP SW7 sur ON pour activer le mode test. Dès
que l'appareil passe en mode test, tous les voyants
clignotent 8 fois + 8 bip sonores. Si la tension est
inférieure à 10 V, le voyant rouge reste allumé et le signal
sonore est continu, sinon le voyant vert clignote une fois.
La cartouche de fumée est ensuite testée ; si elle est vide,
le voyant est rouge et l'avertisseur sonore bipe, alors que
le voyant vert de la carte d'activation reste éteint. Si la
cartouche de fumée est pleine, le voyant vert de la carte
d'activation clignote, le test se poursuit et le voyant BLEU
clignote lentement - une fois par seconde - pour indiquer
que le mode test est activé.
Lorsque, selon le mode de programmation de SW1 et
SW2, l'entrée CSI commande l'emission de fumée, le
voyant LED VERT clignote pendant 1 seconde pour
simuler la mise à feu de la cartouche de fumée.
N'oubliez pas d'activer le mode de fonctionnement
(DIP SW7 OFF) à la fin du test.
REMPLACEMENT DE CARTOUCHE
Lorsqu'une cartouche de fumée est épuisée, elle doit être
remplacée par une nouvelle. Chaque cartouche de fumée
est fournie avec une carte d'activation située aux
extrémités des fils. En mode test (SW7 ON) seulement, le
voyant vert de la carte de validation clignote lorsque la
cartouche est pleine. S'il reste éteint, cela signifie que la
cartouche est vide et doit être remplacée.
Débranchez l'alimentation électrique et attendez au
moins 10 secondes avant de remplacer la cartouche
de fumée.
1)
Déconnectez la cartouche de fumée en retirant la
carte d'activation du connecteur.
2)
Insérez la nouvelle carte d'activation de la
nouvelle cartouche dans le connecteur.
SORTIES
MISE EN SERVICE
Nous vous recommandons d'effectuer un test (voir le
chapitre précédent Mode test) avant de procéder à la mise
en service de l'appareil. Réglez DIP SW7 sur OFF pour
passer en mode de fonctionnement. Il est recommandé de
retirer l'adhésif qui protège le trou de sortie de fumée de la
cartouche.
MODE DE FONCTIONNEMENT SANS DÉCLENCHER
L'ALLUMAGE DE LA CARTOUCHE DE FUMÉE
Au cours des 30 premières minutes qui suivent la mise
en marche, une fonction spéciale évite les émissions de
fumée indésirables, dues par exemple à des erreurs de
câblage.
Pendant cette période, le déclenchement de la
cartouche est précédé d'un avertissement, la sonnerie
émet un son intermittent pendant 120 secondes et le
voyant rouge clignote.
Pour interrompre l'activation, il suffit de placer le DIP
SW7 sur ON ou, en cas de difficulté, de déconnecter la
carte d'activation de cartouche de fumée de la carte
mère. Si cette procédure d'avertissement n'est pas
interrompue, la fumée sera diffusée au bout de 120
secondes.
Chaque fois que cette procédure d'alerte se produit, le
minuteur de 30 minutes est remis à 0 pour permettre 30
minutes supplémentaires de temps de test.
ENTRETIEN
Nous recommandons de remplacer la cartouche tous les 5
ans (à date de fabrication) en utilisant uniquement une
pièce de rechange d'origine.
GARANTIE
SMARTEK s.r.l. garantit ses produits contre tout vice de
fabrication pendant une période de 30 mois à compter de
la date de fabrication indiquée sur l'étiquette.
RECOMMANDATIONS
Après toute diffusion de fumée, veuillez ventiler la pièce
avant de revenir dans les lieux.
CARACTERISTIQUES TECHNIQUES
Alimentation
Dimensions
Volume maximum saturable
Poids
Durée de diffusion
Température de travail
Stockage
Humidité relative maximale
Entrées
Sortie
NB40S1
REV 01 – Nov. 2018 - FRANÇAIS
10 à 15 VCC
< 1mW
12cm x 17cm x 14cm
100m
760g
25sec
0°C à +70°C
-20°C à +75°C
90%
CSI – Emission immédiate
24H – Sabotage
3
