DA030W – DA050W – DA051W – DA100W – DA101W
GUIDE DE PROGRAMMATION
E10/14
1. Raccordement

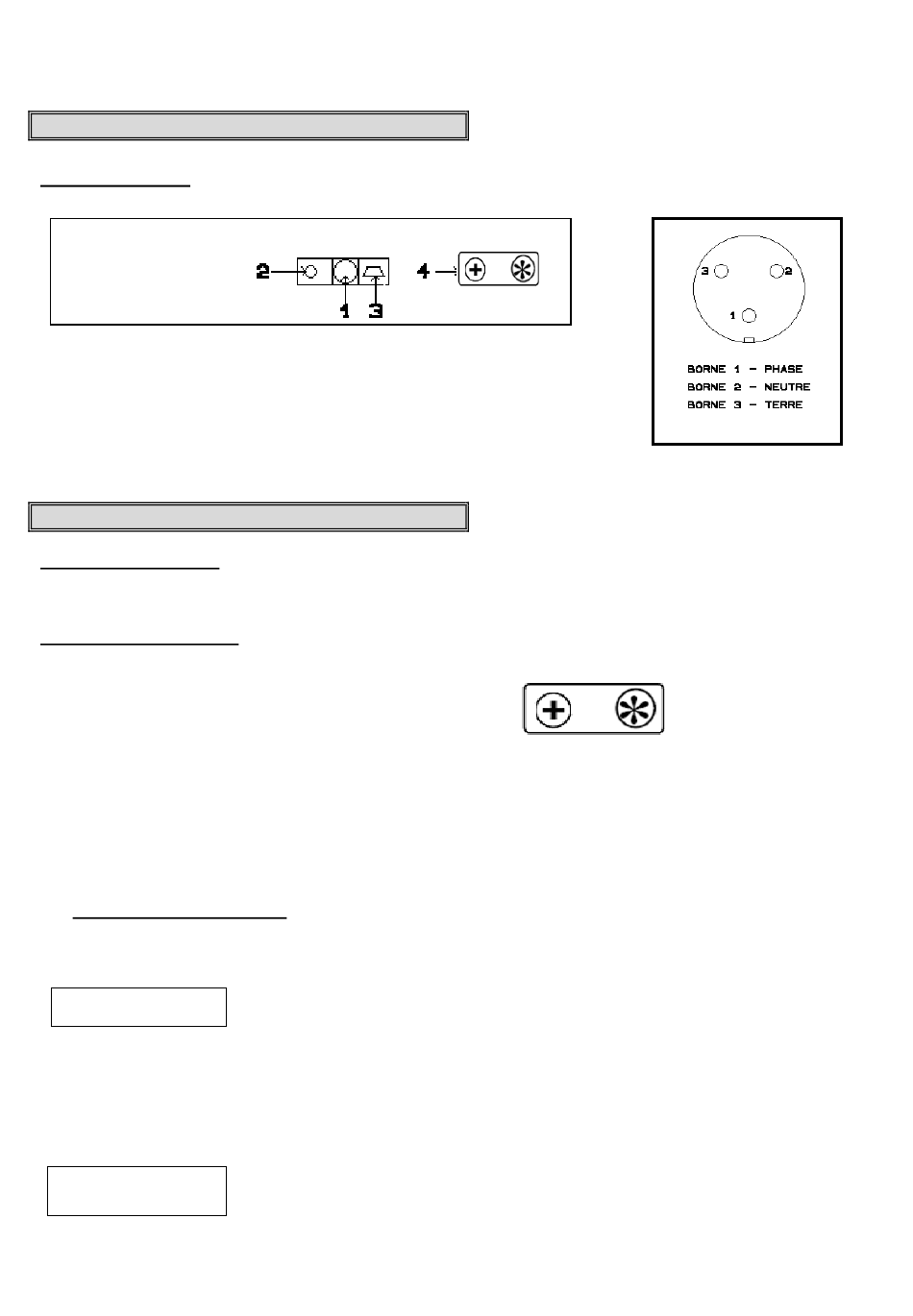

Vue de dessous
1 : Connecteur d'alimentation
2 : Fusible
3 : Liaison série RS232
4 : Touches de programmation (+) et (*)
2. Consultation et programmation
Mode CONSULTATION
L'afficheur se trouve dans ce mode à la mise sous tension.
C'est dans ce mode que l'on consulte la valeur envoyée par le réseau Ethernet.
Mode PROGRAMMATION
La programmation donne accès à l'ensemble des paramètres permettant de configurer le fonctionnement de
l'afficheur. Elle s'effectue par 2 touches situées sous l'appareil :
La touche (*) permet :
- d'accéder au mode programmation
- de valider le paramètre de programmation à modifier
- de passer d'un digit à l'autre pour le modifier
- de valider les modifications et sortir du mode paramétrage
La touche (+) permet :
- de sélectionner le paramètre de programmation à modifier
- de modifier la valeur d'un digit par incrémentations successives.
2.1. Principe de programmation
- Pour accéder à la programmation, appuyer sur la touche (*) pendant 3 secondes.
Le 1er paramètre de programmation est affiché en clignotant.
LANGUE :
- Pour modifier ce paramètre, appuyer sur la touche (*) et sélectionner l'option souhaitée à l'aide de la touche (+).
Valider la sélection et quitter la programmation du paramètre par touche (*).
- Faire défiler les autres paramètres à programmer à l'aide de la touche (+) et procéder comme précédemment.
- Pour sortir du mode programmation, il faut sélectionner le dernier paramètre et appuyer sur la touche (*).
SORTIR :
DA030W → DA100W
Sélection de la langue d'affichage des différents messages de programmation
Quitter le mode programmation
