BASETech 2149730 Mode D'emploi

Bedienungsanleitung
Spritzwassergeschützte 2V-Kamera mit automatischer
Heizung und Schutzblende
Best.-Nr. 2149730
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine hochwertige CCD-Kamera, die in einem robusten Metallgehäuse
mit integrierter Heizung und hinter einer Glasplatte montiert ist. Die Kamera ist bei Nichtgebrauch durch eine
Schutzblende (Shutter) vor Schmutz und Beschädigungen geschützt. Im Gehäuse sind vier Infrarot-LEDs
integriert, die über einen Lichtsensor automatisch eingeschaltet werden und bei Nacht die Sicht verbessern. Das
Kamerabild kann per Magnetschraube links/rechts gespiegelt werden. Zum Betrieb der Kamera wird zusätzlich
ein Monitor mit PAL-System und Cinch Video- und Audioeingang sowie diverses Installationsmaterial benötigt.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten
Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt
werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüsse, Brände oder
elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie
sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Kamera
• In die Verlängerung
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Geeignetes Montagematerial und Zubehör finden Sie in unseren Katalogen unter www.conrad.com.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B.
Stromschläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere
die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht
beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder
Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
• Die Kamera ist nach deutscher DIN-Norm in Schutzart IP69 gebaut und somit gegen
Spritzwasser geschützt. Dieser Systemaufbau ermöglicht den Betrieb außerhalb eines
Kraftfahrzeuges (Kfz). Um Schäden an der Kamera durch eindringendes Strahlwasser zu
vermeiden, ist die Reinigung der Kamera mit Druckwasserreinigungsgeräten (Dampfstrahler)
nicht erlaubt. Bei Zuwiderhandlung erlischt die Gewährleistung/Garantie!
• Beachten Sie beim Anbau und im Betrieb die geltenden Zulassungsvorschriften und die
Straßenverkehrsordnung. Informieren Sie sich vor Fahrten ins Ausland, ob die Montage, der
Montageort sowie der Betrieb der Kamera zulässig ist und nicht gegen geltende Gesetze oder
Verordnungen verstößt.
• Änderungen am Fahrzeug, die durch den Einbau des Systems oder anderer Komponenten
nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der
Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen.
• Bei vielen Kfz erlischt bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.
Informieren Sie sie vorab bei dem Fahrzeughersteller oder einer Fachwerkstatt.
• Es dürfen keine Teile im Auslösebereich der Airbags montiert werden, da dies im Falle eines
Unfalls zu Verletzungen der Fahrzeuginsassen führen kann.
• Sollten Zweifel über die Auswahl des Einbauplatzes bestehen, informieren Sie sich bitte bei
Ihrer Fachwerkstatt.
• Vergewissern Sie sich vor dem Bohren, dass hierdurch keine elektrischen Kabel,
Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
• Als Spannungsquelle darf nur das 12V/DC-Gleichspannungsbordnetz verwendet werden.
Schließen Sie das System unter keinen Umständen an eine andere Spannungsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Systems. Beachten Sie hierbei diese
Bedienungsanleitung.
• Eine unsachgemäße Montage und Verkabelung der Kamera kann zu Schäden am Bordnetz
des Fahrzeugs einschließlich wichtiger Computer- und Betriebssysteme führen. Dies könnte
in einem Unfall (z. B. elektrischer Schlag) oder Brand resultieren, der Sachschäden und/oder
schwere Personenschäden nach sich ziehen könnte. Wir empfehlen, die Montage und den
Anschluss von einem qualifizierten Kfz-Elektriker durchführen zu lassen.
• Drahtlose Geräte wie WLAN-Router, Bluetooth-Geräte oder Mobilfunkgeräte können den
Betrieb des Monitors störend beeinflussen. Sollte dies der Fall sein, sehen Sie auf dem
Monitor rollende Linien, verschwommene Bilder oder statische Bilder.
• Beachten Sie bei der Montage, dass die Anschlusskabel nicht gequetscht oder durch scharfe
Kanten beschädigt werden.
• Wenden Sie sich an einen Fachmann, wenn Sie Zweifel bezüglich der Arbeitsweise, der
Sicherheit oder des Anschlusses des Systems haben.
• Bei direktem Lichteinfall auf die Kamera kann es sein, dass Objekte in der Fahrzeugumgebung
nicht mehr klar dargestellt werden. Bei fluoreszierendem Licht kann der Bildschirm flackern.
• Schmutz, Regen oder Schnee können die Funktion der Kamera beeinträchtigen.
• Der Betrieb mit der Kamera als Rückfahrvideosystem erleichtert zwar das Einparken,
entbindet Sie jedoch nicht von Ihrer Pflicht, stets wachsam zu bleiben. Beachten Sie die
Straßenverkehrsordnung (StVO). Der Betrieb bei einer Geschwindigkeit von mehr als 3 km/h
erfolgt auf eigene Gefahr und wird nicht empfohlen. Es besteht höchste Unfallgefahr.
• Ein Rückfahrsystem soll Sicherheit und Schutz erhöhen. Es ist nicht dazu bestimmt, andere,
sichere Fahrgewohnheiten zu ersetzen. Wir empfehlen, sich vor dem Rückwärtsfahren
stets umzusehen und aufmerksam die Umgebung zu prüfen. Dies gilt insbesondere in der
Nähe von Fußgängern oder an Orten mit Verkehr quer zur Rückfahrrichtung sowie für die
Benutzung bei Dunkelheit oder blendendem Licht. Einige Hindernisse können aufgrund der
Arbeitsweise des Gerätes evtl. nicht oder nicht zuverlässig erkannt werden.
• Farben der Gegenstände, die auf dem Monitor – speziell bei Dunkelheit – gezeigt werden,
weichen von den tatsächlichen Farben der Gegenstände ab.
• Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihres Systems unbedingt die
Sicherheitshinweise des jeweiligen Werkzeugherstellers.
• Berücksichtigen Sie beim Einbau Ihres Systems die Unfallgefahr, die von losgerissenen
Komponenten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher
an einem Ort, an dem es nicht zu einer Gefahr für die Insassen werden kann.
• Die Kamera darf die Rückleuchten, das Kennzeichen oder sonstige Einrichtungen des Kfz
nicht verdecken oder über die Fahrzeugkontur hinausragen.
• Diese Montageanleitung gilt nicht für alle Fahrzeugtypen. Aufgrund der großen Anzahl von
Herstellern und Fahrzeugtypen sollen die folgenden Montageschritte als allgemeine Richtlinie
dienen. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an den Hersteller oder eine
Fachwerkstatt. Schlagen Sie in den in einem bestimmten Land geltenden Kfz-Gesetzen nach,
ob die Montage, der Montageort und der Einsatz dieses Systems zulässig ist.
• Beachten Sie bitte auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser
Anleitung.
• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die
Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer zugelassen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden,
wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
die mit dem Produkt verbunden sind.
c) LED-Leuchte
• Achtung, LED-Licht:
- Blicken Sie nicht direkt in das LED-Licht hinein!
- Schauen Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!

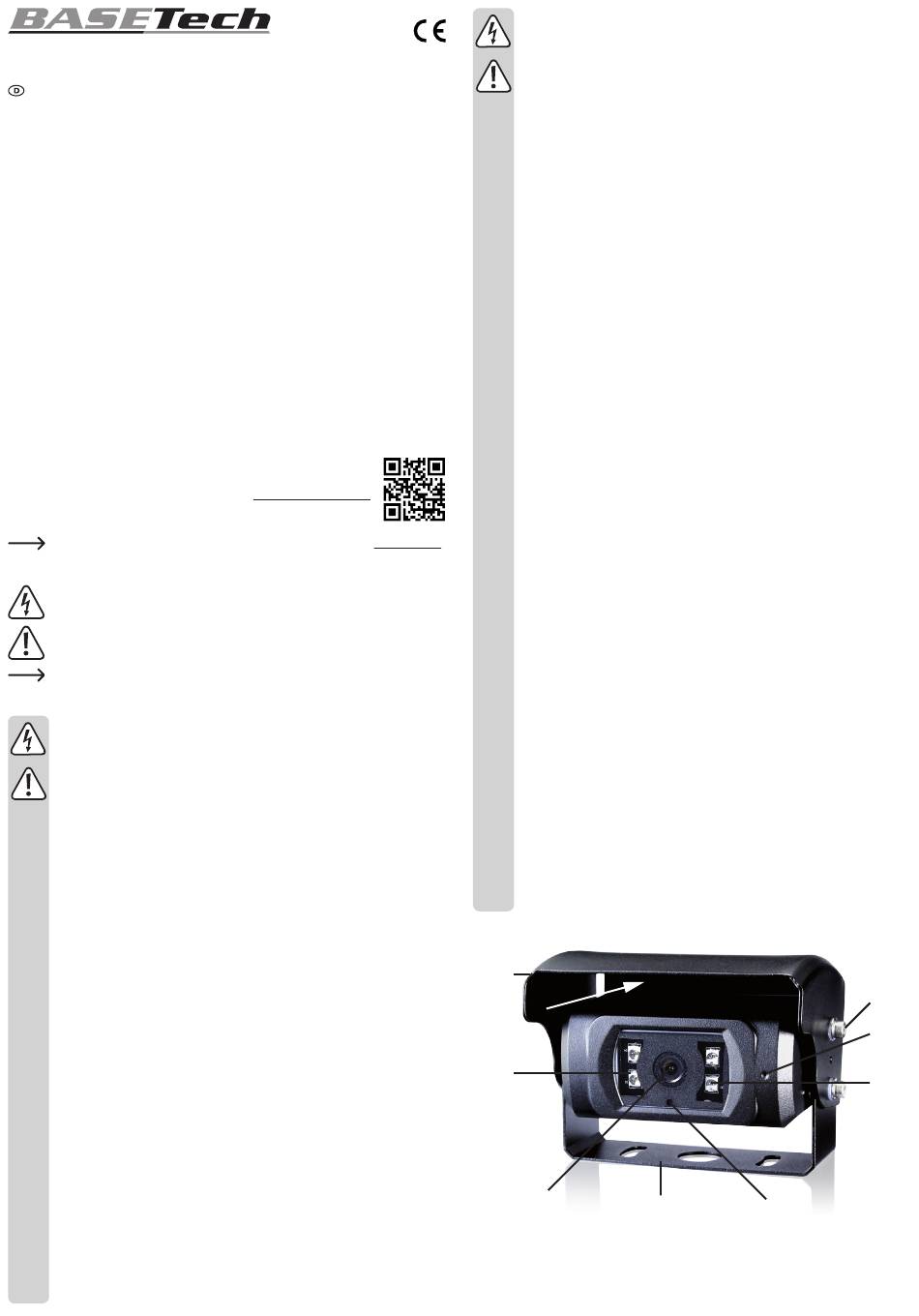

Bedienelemente
1
2
3
5
1 Schutzhaube 4 Haltevorrichtung
2 Kameraschutzblende (Shutter) 5 Kameralinse
3 Infrarot-LED`s 6 Lichtsensor
4 6
Abbildung 1
7 Mikrofon
8 Bügelbefestigungsschrauben
(beidseitig)
8
7
3
