2.8.

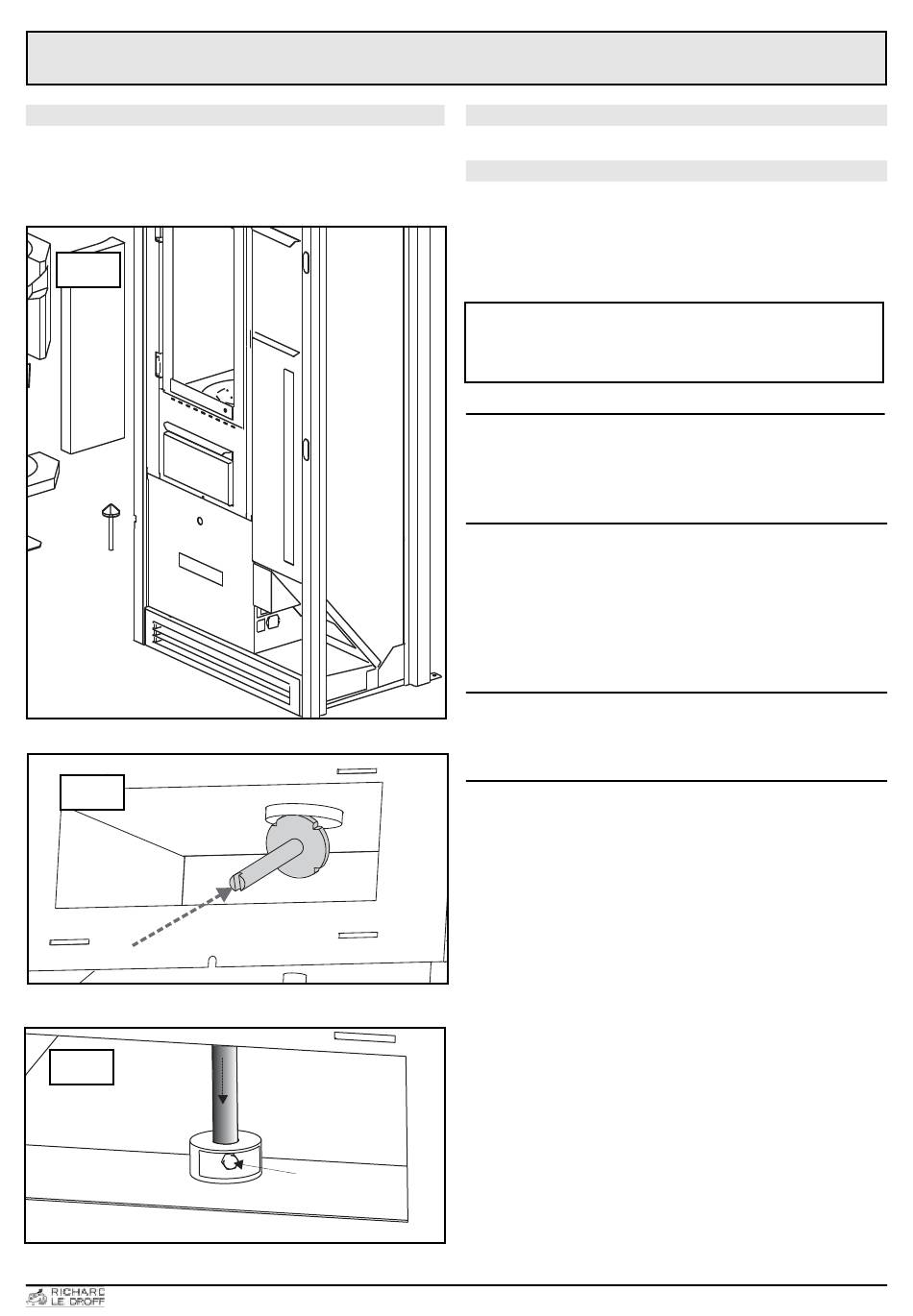

POSE DE LA TOUPIE DE DÉCENDRAGE
Ouvrir la porte du foyer. Extraire le cendrier (Fig. 2.13 rep. K). Placer la
toupie de décendrage fournie dans le cendrier (Fig. 2.13 rep N).
Contrôler l'emboîtement et l'alignement de l'axe dans l'entraînement (Fig.
2.15). Replacer le cendrier.
M
2.13
2.13
C1'
K
C3'
N
B
2.14
2.14
2.15
2.15
F F
O O
Y Y
E E
R R
À À
F F
O O
Y Y
E E
R R
À À
T
N
G G
R R
A A
N N
U U
L L
É É
G G
R R
A A
N N
U U
L L
É É
2.9.
MONTAGE DES PIERRES
Installer les pierres intérieures après le raccordement de l'appareil (cf
notice spécifique du colis "Pierre").
2.10. FIXATION ET HABILLAGE DU FOYER
Un habillage personnalisé autour du foyer doit être réalisé en matériau
incombustible et prévoir une section libre totale de 600 cm² minimum dans
sa partie inférieure pour permettre la circulation de l'air de convection.
Toutes les parois d'encastrement doivent être isolées avec un matériau type
laine de roche + film alu orienté vers l'intérieur (classe A1 ou M0 ou A2-s1,
d0) pour limiter la température des parois.
Le rayonnement calorifique par la vitre impose l'éloignement de
toute matière pouvant être détériorée par la chaleur (mobilier,
papier peint, boiseries, ...). Une distance de 2 m évitera tout risque.
2.10.1 HABILLAGE
L'habillage (en matériaux classés M0) doit permettre un libre accès à l'inté-
rieur ou comporter une porte de visite et être indépendante du foyer. Le
foyer ne doit pas servir de support à la hotte. L'appareil doit pouvoir se
dilater librement.
L'habillage doit comporter les éléments suivants :
2.10.1.1 Faux-plafond
La hotte doit avoir un faux-plafond fixé au minimum à 30 cm sous le plafond
de la pièce.
- Le faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement
dans la partie supérieure de la hotte et protège le plafond de la pièce.
Réaliser le faux-plafond en matériaux classés M0 (incombustibles) puis
l'isoler.
- Le caisson isolé doit comporter des ouvertures de ventilation (2x20 cm
et être étanche par rapport à la partie inférieure de la hotte pour éviter les
fuites d'air chaud vers le haut.
2.10.1.2. Diffuseurs d'air chaud
L'habillage doit comporter en partie supérieure et en partie basse, une ou
plusieurs bouches de diffusion de l'air chaud d'une section libre non obturable
totale de 1200 cm² (répartis également 600 cm² en haut et en bas de
l'habillage).
2.10.1.3. Porte de visite
Les tuyaux de raccordement au conduit doivent être visibles sur tout leur
parcours, soit directement, soit par une porte de visite ou une grille aménagée
sur la hotte.
Les tuyaux de raccordement doivent être accessibles (DTU 24.2) pour
permettre le ramonage.
F-12/44
S S
Q Q
U U
A A
R R
T T
Z Z
S S
Q Q
U U
A A
R R
T T
Z Z
A
TTENTION
A
TTENTION
2
).
40720-02-16
