SECTION 2 |
2.1 SCHÉMA

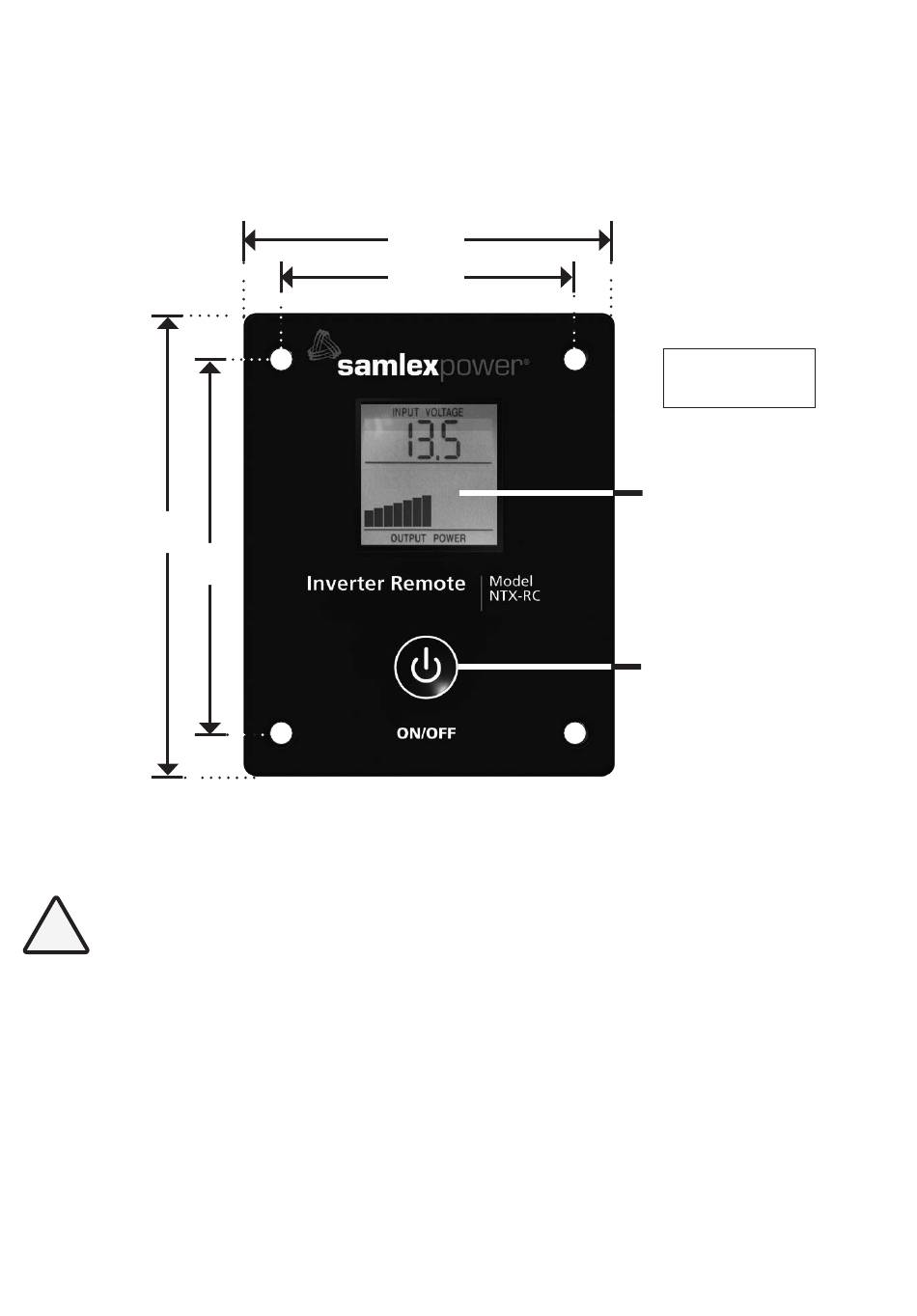

Le modèle est donné à la figure 2.1 ci-dessous.
102 mm
92 mm
1. La touche On / Off. Utilise pour allumer et éteindre l'onduleur.
!
ATTENTION!
Pour l'allumage et la mise hors tension de l'onduleur (NTX-1000-12/NTX-1500-
12/NTX-2000-12/NTX-3000-12), l'interrupteur de marche/arrêt de l'onduleur
doit être en condition de OFF.
Si l'interrupteur de marche/arrêt de l'onduleur est laissé en position ON lorsque
vous utilisez la télécommande, le texte suivant sera observé en appuyant sur le
bouton ON/OFF sur la télécommande (1Dans Fig 2.1) pour l'allumage et l'arrêt
du convertisseur :
• Appuyer sur le bouton ON/OFF (1 sur Fig 2.1) pour allumer l'onduleur : La
télécommande affiche l'état de fonctionnement de l'inverseur
4 | SAMLEX AMERICA INC.
Schéma
82 mm
72 mm
Fig. 2.1 Schéma
Profounder:
35 mm
2
1
