4.2 Informations techniques
MOTORÉDUCTEUR AX302304
Alimentation armoire: 230 V AC 50/60Hz
Alimentation moteur: 230 V AC 50/60Hz
Absorption max.: 1,5A
Puissance: 175W
Poussée réglable: 500÷4500N
Temps d'ouverture (90°): 20s
Intermittence travail: 50%
Degré de protection: IP44
Thermoprotection moteur: 150 C°

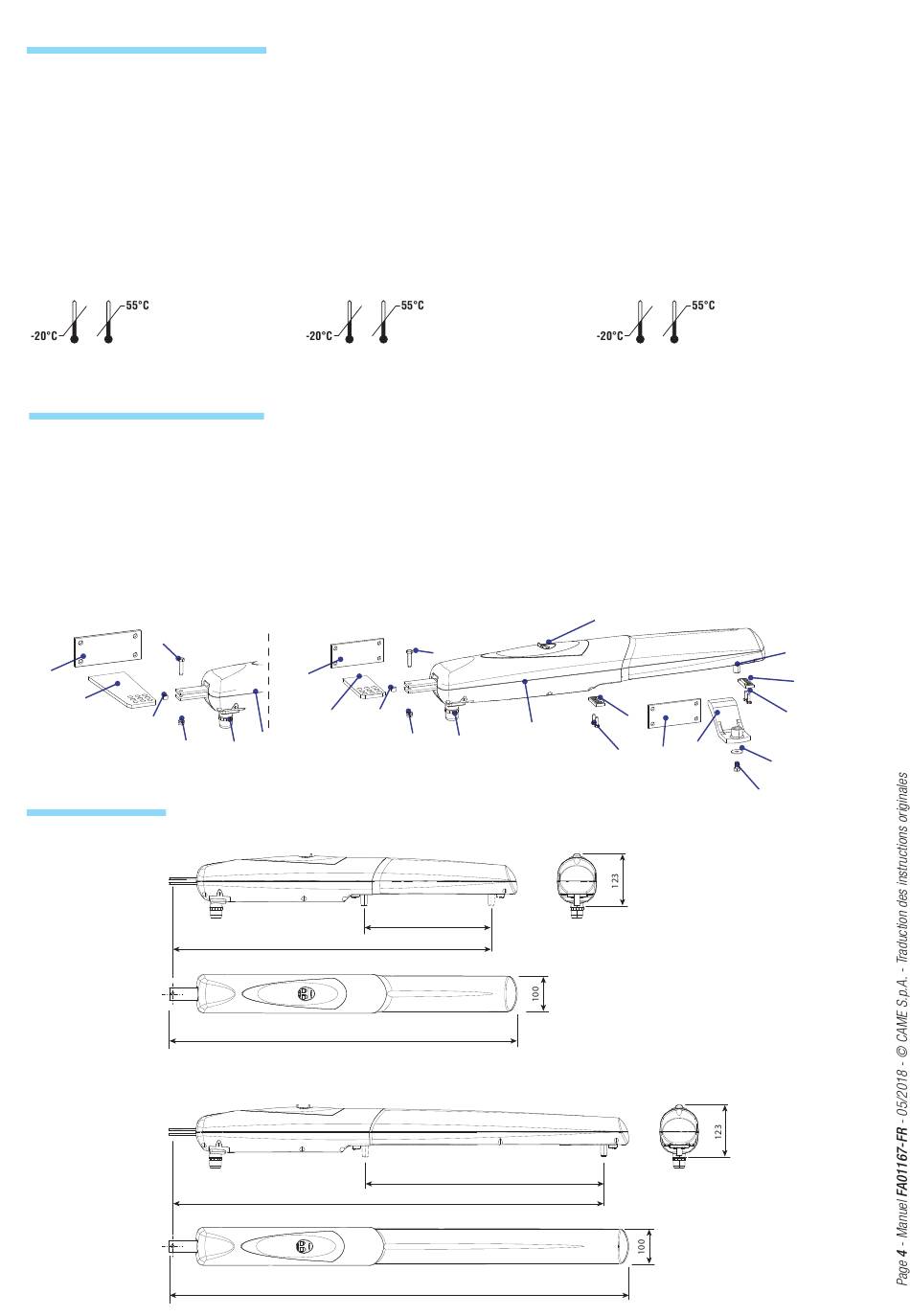

4.3 Description des parties
1) Motoréducteur
2) Étrier pilier
3) Étrier portail
4) Vis M8x35 UNI5737 pour fixation bride pilier
5) Bague
6) Ecrou M8 UNI5588 pour fixation bride pilier
7) Passe gaine
8) Arrêt mécanique
AX71230
4
13
2
5
6
4.4 Dimensions
MOTORÉDUCTEUR AX402306 / AX412306
Alimentation armoire: 230 V AC 50/60Hz
Alimentation moteur: 230 V AC 50/60Hz
Absorption max.: 1,5A
Puissance: 175W
Poussée réglable: 500÷4500N
Temps d'ouverture (90°): 28s
Intermittence travail: 30%
Degré de protection: IP44
Thermoprotection moteur: 150 C°
AX302306 - AX402306 - AX412306
13
5
2
1
7
800
880
1100
1180
9) Vis M6x20 UNI5739 pour arrêt mécanique
10) Goujon d'attache de la vis sans fin
11) Rondelle Ø8x24 UNI6593
12) Vis fixation bride portail au goujon d'attache M8x10
UNI5739
13) Bride de fixation
14) Volet de déblocage
4
1
6
7
300
600
MOTORÉDUCTEUR AX71230
Alimentation armoire: 230 V AC 50/60Hz
Alimentation moteur: 230 V AC 50/60Hz
Absorption max.: 1,5A
Puissance: 175W
Poussée réglable: 500÷4500N
Temps d'ouverture (90°): 40s
Intermittence travail: 30%
Degré de protection: IP44
Thermoprotection moteur: 150 C°
14
8
3
9
13
12
10
8
9
11
