Sommaire des Matières pour Colorist LINE 12Qa

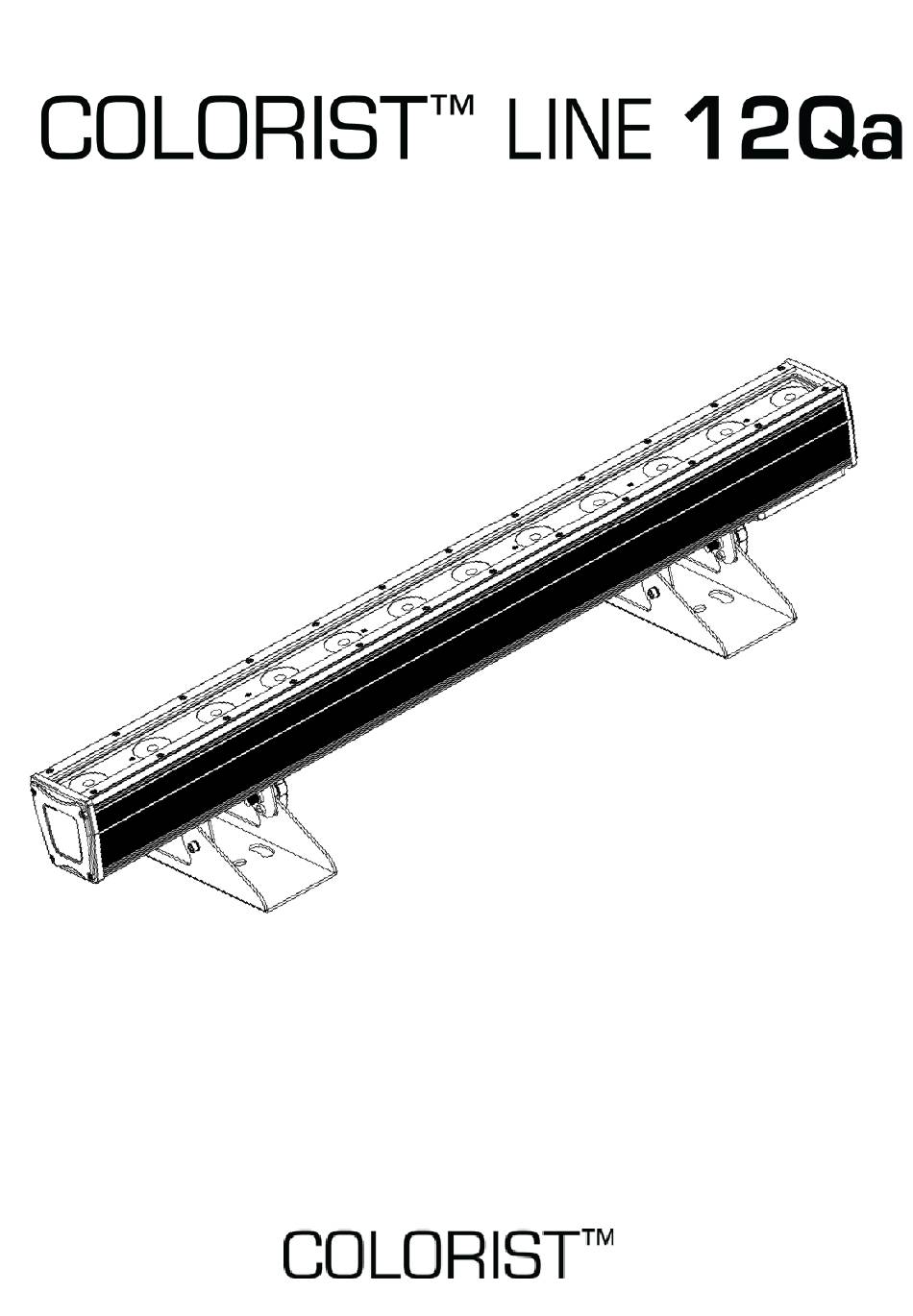

  • Page 1 Quick Reference Guide English Español Français...

  • Page 2: About This Guide

    Colorist™ Line 12Qa QRG About this The Colorist™ Line 12Qa Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and Guide DMX values. Download the User Manual from www.iluminarc.com more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.
  • Page 3 100 to 240 VAC, 50/60 Hz. Power Linking You can link up to 10 Colorist™ Line 12Qa products at 120 V; 18 at 208 V; or 21 at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Page 4: Dmx Linking

    Colorist™ Line 12Qa QRG The Colorist™ Line 12Qa will work with a DMX controller using a DMX Linking regular DMX serial connection. A DMX Primer is available from www.iluminarc.com. DMX Connection The Colorist™ Line 12Qa uses a regular DMX data connection for its DMX personalities: 4-CH, 6-CH, 10CH, 48CH, and 53CH.
  • Page 5 Colorist™ Line 12Qa QRG Mounting Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET® line of mounting clamps, go to www.trusst.com/productcategory/accessories-...
  • Page 6 Colorist™ Line 12Qa QRG Menu Map Main Level Programming Levels Description 4-CH 6-CH Selects DMX personality and sets the 10CH 1–512 DMX starting address 48CH 53CH R (red) G (green) B (blue) A (amber) C--- C 10 C 11 C 12...

  • Page 7: Dmx Values

    Colorist™ Line 12Qa QRG DMX Values Channel Function Value Percent/Setting 53CH 000 ó 255 0–100% Red 1 000 ó 255 0–100% Green 1 000 ó 255 0–100% Blue 1 000 ó 255 0–100% Amber 1 000 ó 255 0–100% Red 2 000 ó...
  • Page 8 052 ó 101 Dimmer profile off (linear dimmer) 102 ó 152 Dimming Profiles Nonlinear dimming profile 1 (fastest) 153 ó 203 Nonlinear dimming profile 2 204 ó 255 Nonlinear dimming profile 3 (slowest) Colorist™ Line 12Qa Pixel Selection for DMX Control...
  • Page 9 Colorist™ Line 12Qa QRG DMX Values (Cont.) Channel Function Value Percent/Setting 48CH 000 ó 255 0–100% Red 1 000 ó 255 0–100% Green 1 000 ó 255 0–100% Blue 1 000 ó 255 0–100% Amber 1 000 ó 255 0–100% Red 2 000 ó...
  • Page 10 Colorist™ Line 12Qa QRG DMX Values (Cont.) Channel Function Value Percent/Setting 10CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó 010 No function Strobe 011 ó...
  • Page 11 Colorist™ Line 12Qa QRG DMX Values (Cont.) Channel Function Value Percent/Setting 6-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó 010 No function Strobe 011 ó...
  • Page 12 Colorist™ Line 12Qa GRR Acerca de esta La Guía de Referencia Rápida (GRR) del Colorist™ Line 12Qa contiene información básica sobre el producto, como conexión, montaje, opciones Guía de menú y valores DMX. Descargue el Manual de Usuario de www.iluminarc.com para información más detallada.

  • Page 13: Corriente Alterna

    Alterna 100 a 240 VCA, 50/60 Hz. Alimentación en Puede enlazar hasta 10 productos Colorist™ Line 12Qa a 120 V; 18 a 208 V; o 21 a 230 V. Nunca sobrepase esta cantidad. Los cables de Cadena alimentación en cadena se pueden adquirir por separado.

  • Page 14: Enlace Dmx

    DMX normal. Hay un Manual DMX disponible en www.Iluminarc.com. Conexión DMX El Colorist™ Line 12Qa usa una conexión de datos DMX normal para sus personalidades DMX: 4-CH, 6-CH, 10CH, 48CH, y 53CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.
  • Page 15 Colorist™ Line 12Qa GRR Montaje Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea CHAUVET® de abrazaderas de montaje, visite www.trusst.com/productcategory/accessories-clamps/.

  • Page 16: Mapa De Menú

    Colorist™ Line 12Qa GRR Mapa de Menú Nivel Principal Niveles de Programación Descripción 4-CH 6-CH Selecciona la personalidad DMX y 10CH 1–512 configura la dirección de inicio DMX 48CH 53CH R (rojo) G (verde) B (azul) A (ámbar) C--- C 10...

  • Page 17: Valores Dmx

    Colorist™ Line 12Qa GRR Valores DMX Canal Función Valor Porcentaje/Configuración 53CH 000 ó 255 0–100% Rojo 1 000 ó 255 0–100% Verde 1 000 ó 255 0–100% Azul 1 000 ó 255 0–100% Ámbar 1 000 ó 255 0–100% Rojo 2 000 ó...
  • Page 18 Perfil de atenuación no lineal 1 (el más rápido) 153 ó 203 Perfil de atenuación no lineal 2 204 ó 255 Perfil de atenuación no lineal 3 (el más lento) Selección de Pixel del Colorist™ Line 12Qa para Control DMX...
  • Page 19 Colorist™ Line 12Qa GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 48CH 000 ó 255 0–100% Rojo 1 000 ó 255 0–100% Verde 1 000 ó 255 0–100% Azul 1 000 ó 255 0–100% Ámbar 1 000 ó 255 0–100% Rojo 2 000 ó...
  • Page 20 Colorist™ Line 12Qa GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 10CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar 000 ó 010 Sin función...
  • Page 21 Colorist™ Line 12Qa GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 6-CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar 000 ó 010 Sin función...
  • Page 22 Colorist™ Line 12Qa MR Le Manuel de Référence (MR) du Colorist™ Line 12Qa reprend des À Propos de ce informations de base sur ce produit notamment en matière de connexions, Manuel montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.iluminarc.com...

  • Page 23: Alimentation

    Terre CA Vert/Jaune Vert/Jaune Connecteurs de Connecteur Mâle de Connecteur Femelle de Raccordement IP65 Raccordement IP65 Raccordement IP65 Lorsque vous raccordez le Colorist™ Line 12Qa à une fiche sur le secteur local, il peut s'avérer nécessaire d'utiliser l'adaptateur courant-local/IP65 fourni.

  • Page 24: Raccordement

    Mâle IP65 (Entrée DMX) Raccordement DMX IP65 Pour connecter le Colorist™ Line 12Qa à votre réseau DMX, il est nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches fournis. Lorsque vous n'utilisez pas la sortie secteur, les connecteurs d'entrée ou de sortie DMX, il est impératif d'isoler les extrémités des câbles à...
  • Page 25 Colorist™ Line 12Qa MR Montage Avant monter appareil, lisez assimilez Consignes de Sécurité. Utilisez au moins un des points d'ancrage chaque produit. Assurez-vous fixations montage peuvent supporter le poids de l'unité. Pour découvrir gamme fixations CHAUVET®, rendez-vous www.trusst.com/productcategory/accessories-clamps/. En environnements extérieures, l'angle d'ouverture de l'appareil ne doit pas être compris entre 171°...

  • Page 26: Schéma De Menu

    Colorist™ Line 12Qa MR Schéma de Menu Niveau Principal Niveaux de Programmation Description 4-CH 6-CH Sélectionne la personnalité DMX et 10CH 1–512 définit l'adresse DMX de départ 48CH 53Ch R (rouge) G (vert) B (bleu) A (ambre) C--- C 10...

  • Page 27: Valeurs Dmx

    Colorist™ Line 12Qa MR Valeurs DMX Canal Fonction Valeur Pourcentage/Configuration 53CH 000 ó 255 0 à 100% Rouge 1 000 ó 255 0 à 100% Vert 1 000 ó 255 0 à 100% Bleu 1 000 ó 255 0 à 100% Ambre 1 000 ó...

  • Page 28: Valeurs Dmx (Suite)

    Courbe de gradation non linéaire 1 Gradation (la plus rapide) 153 ó 203 Courbe de gradation non linéaire 2 204 ó 255 Courbe de gradation non linéaire 3 (la moins rapide) Sélection de Pixels pour le Contrôle DMX du Colorist™ Line 12Qa...
  • Page 29 Colorist™ Line 12Qa MR Valeurs DMX (Suite) Canal Fonction Valeur Pourcentage/Configuration 48CH 000 ó 255 0 à 100% Rouge 1 000 ó 255 0 à 100% Vert 1 000 ó 255 0 à 100% Bleu 1 000 ó 255 0 à 100% Ambre 1 000 ó...
  • Page 30 Colorist™ Line 12Qa MR Valeurs DMX (Suite) Canal Fonction Valeur Pourcentage/Configuration 10CH 000 ó 255 0 à 100% Gradateur 000 ó 255 0 à 100% Rouge 000 ó 255 0 à 100% Vert 000 ó 255 0 à 100% Bleu 000 ó...
  • Page 31 Colorist™ Line 12Qa MR Valeurs DMX (Suite) Canal Fonction Valeur Pourcentage/Configuration 6-CH 000 ó 255 0 à 100% Gradateur 000 ó 255 0 à 100% Rouge 000 ó 255 0 à 100% Vert 000 ó 255 0 à 100% Bleu 000 ó...
  • Page 32 Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. Colorist™ Line 12Qa QRG – Rev. 6 ML © Copyright 2014 All rights reserved.
