Compteur de distance – Le compteur de distance
mesure la distance parcourue par le câble en termes de
pieds et de pouces. Sa position peut être ciblée en
éteignant l'appareil, puis en le remettant en marche.
Béquille – La béquille peut être montée sur la partie
avant du cadre de l'appareil afin d'obtenir des angles de
vue différents.
Manchon de verrouillage – Celui-ci se trouve en bout
du câble de connexion et assure une liaison rigide entre
l'UCC et l'enrouleur.
NOTA ! Ne tournez que le manchon de verrouillage pour
connecter ou déconnecter le câble de connexion de
l'UCC. Le fait de tordre ou vriller les con necteurs
qui se trouvent à l'intérieur du manchon de ver-
rouillage entraînera la défaillance du câble. Ne pas
tordre ou vriller les connecteurs !
3) Unité de contrôle de la caméra du
bloc moniteur (UCC)
Le bloc moniteur est une unité de commande qui assure
à la fois l'alimentation électrique de l'enrouleur, le réglage
d'intensité lumineuse de la caméra, et la visualisation de
l'image. Le bloc moniteur (Figure 4) peut être alimenté en
courant alternatif de 120 ou de 230 volts. Une batterie
rechargeable Makita ® de 14,4V peut également servir à
alimenter le système (voir le tableau ci-dessous) .
Réf. Catalogue RIDGID
83407
83417
84112
Les batteries Makita suivantes ont été approuvées pour
®
ce système : 1422 (réf. RIDGID : 83407), 1433 et 1434.
Couvercle du moniteur – Celui-ci protège le moniteur et
les composants électroniques internes (Figure 4) .
Couvercle du
moniteur et
levier d'ouverture

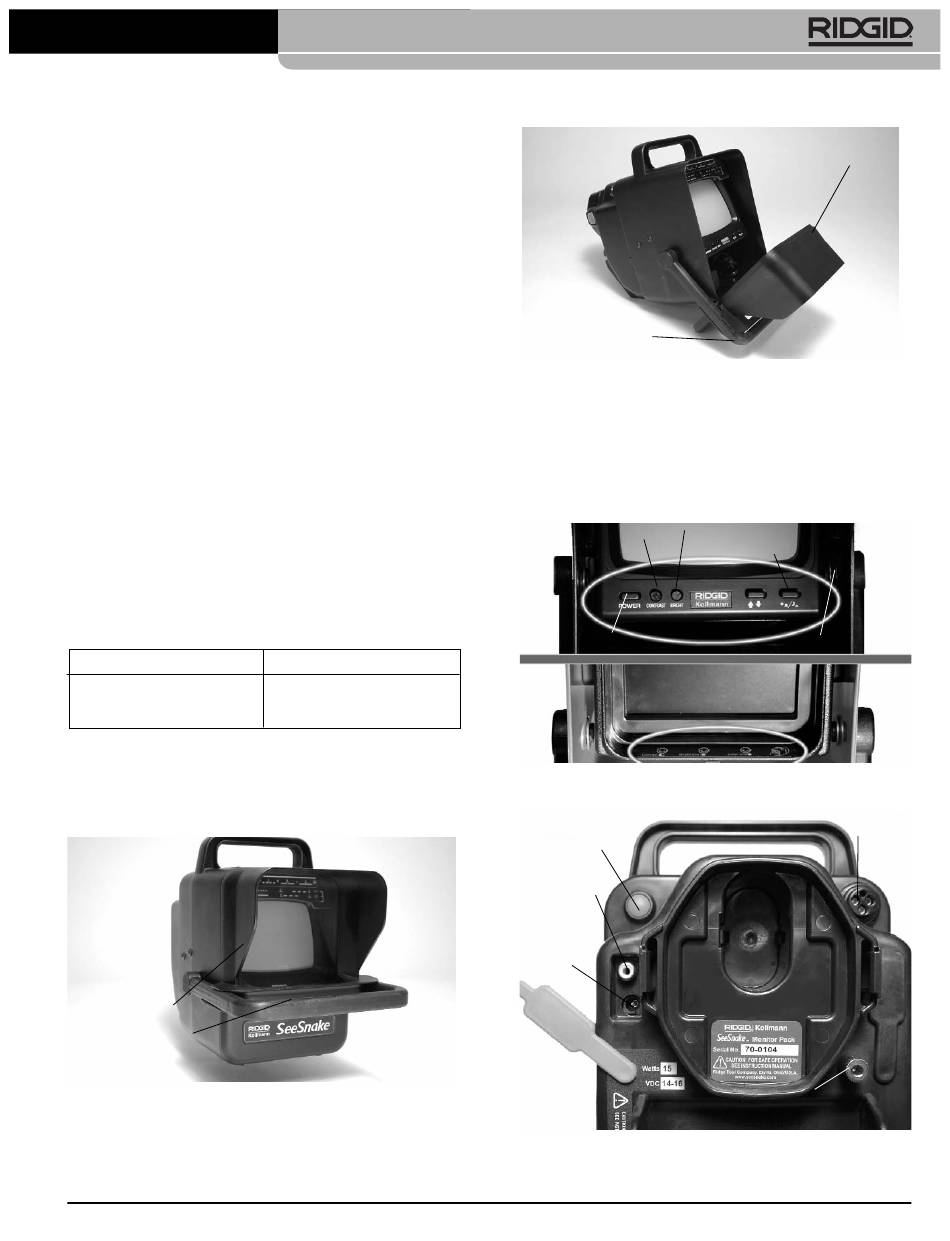

Figure 4 – Bloc moniteur
Support orientable – La poignée avant qui fait partie du
couvercle du moniteur sert également de support ori-
entable, permettant ainsi plusieurs angles de vue (Figure 5) .
Désignation
Batterie de 14,4V
Chargeur 115V
Chargeur 230V
SeeSnake ® Compact et Compact Couleur
Support
orientable/poignée
Figure 5 – Support orientable
Commandes du moniteur – La luminosité et le con-
traste peuvent être réglés à l'aide des commandes qui se
trouvent sur le moniteur. Le moniteur noir et blanc com-
prend également un inverseur d'image et un commutateur
jour/nuit qui permettent de mieux régler l'image de l'écran
(Figure 6) .
Contraste Luminosité
Marche/arrêt moniteur
Figure 6 – Commandes des moniteurs noir et blanc
(haut) et couleur (bas)
Touche à
fonctions multiples
Prise ar-
rivée/sortie
vidéo
Prise
d'alimentation
externe
Figure 7 – Panneau arrière du bloc moniteur
Couvercle du moniteur
Inversion d'image
Commutateur jour/nuit
Prise du câble
de connexion
Référence de terre
(extension future)
