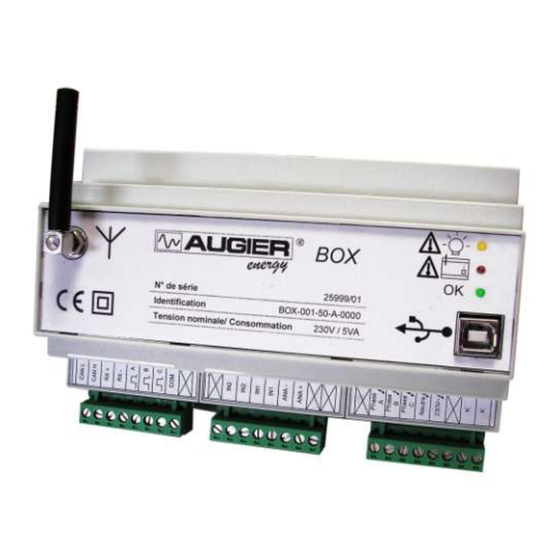

Page 3
Description Numéro de série Auteur 01-02-09 Création Ajout Augier-Box liaison série 27-02-09 JFP-KH Ajout de la table Jbus Ajout du paramétrage des Compacto via l’Augier-Box 14-04-09 JFP-KH Ajout Optimoflux Ajout module UMPI Définition indications lumineuses Ajout Dépannage 04-11-09 Modifications schémas 28-01-10 Augmentation du journal des évènements...
AUGIER SA ne garantie pas que l'utilisation des produits, équipements, processus ou informations auxquels le manuel se réfère, respecte les droits de protection industrielle d'un tiers. Les informations données ne libèrent pas l'acheteur de faire ses propres tests. Notice Installation et Maintenance AUGIER-BOX Page 4 sur 110...
Page 5
Directives européennes Cet équipement est conforme aux exigences des directives de la CEE : Compatibilité électromagnétique: 89/336/EEC, 92/31/EEC et 93/68/EEC Basse Tension: 73/23/EEC Déchets d’équipement électriques et électroniques: 2002/96/CE Notice Installation et Maintenance AUGIER-BOX Page 5 sur 110...
Paramétrage du compteur d’énergie IME Conto D4-Sh..................... 50 IV.1.2 Paramétrage de l’Augier-Box ............................. 52 IV.1.3 Brancher l’Augier-Box à votre ordinateur à l’aide du cordon USB .................. 52 IV.1.3.1 Démarrer le logiciel de paramétrage de l’Augier-Box..................... 52 IV.1.3.2 ’...
Page 8
ENERGIE ’ I: A ............90 NNEXE UGIER COMPACTO TRIPHASE OMPTEUR D ENERGIE J: A ............... 91 NNEXE UGIER OX LIAISON SERIE PASSERELLE THERNET K: T JBUS ........................... 92 NNEXE ABLE Notice Installation et Maintenance AUGIER-BOX Page 8 sur 110...
Le logiciel de paramétrage est fourni sur le CD accompagnant l’Augier-Box. Installer tout d’abord le logiciel de paramétrage et brancher ensuite l’Augier-Box au PC via le cordon USB. La connexion du logiciel de paramétrage à l’Augier-Box via le cordon USB se fait automatiquement.
RANCHER L UGIER OX A VOTRE ORDINATEUR A L AIDE DU CORDON A la toute première connexion à l’Augier-Box, le message suivant apparaît : ENSEIGNER LES PARAMETRES Sélectionner l’onglet Paramétrage puis l’onglet GSM Notice Installation et Maintenance AUGIER-BOX Page 11 sur 110...
I.1.3 VERIFIER QUE LE MODEM GSM EST CONNECTE AU RESEAU Le modem doit être prêt. Pour une bonne réception du signal, il doit y avoir au moins 3 ou 4 barres. Notice Installation et Maintenance AUGIER-BOX Page 14 sur 110...
Page 18
Pour que les changements soient pris en compte. Il est nécessaire de couper l’alimentation et de débrancher le cordon USB. L’initialisation de la liaison série se fait à la mise sous tension de l’Augier-Box. Notice Installation et Maintenance AUGIER-BOX Page 18 sur 110...
II.1 HORAIRES ET COORDONNEES. Onglet Paramétrage puis Horaires et coordonnées. II.1.1 CONFIGURATION Cliquer sur le bouton Changer Config L’Augier-Box possède une horloge astronomique qui calcule l’heure d’allumage et l’heure d’extinction de l’éclairage public. Notice Installation et Maintenance AUGIER-BOX Page 24 sur 110...
Page 25
Cliquer sur OK pour que le changement soit pris en compte. Attention, pour que les changements soient sauvegardés en mémoire non volatile, EEPROM, il ne faut pas couper l’alimentation, ou débrancher le cordon USB pendant au moins 40 secondes. Notice Installation et Maintenance AUGIER-BOX Page 25 sur 110...
Il s’agit d’une dérogation qui permet de forcer l’allumage. Cette dérogation prend le pas sur l’horloge astronomique. XTINCTION FORCEE Il s’agit d’une dérogation qui permet de forcer l’extinction. Cette dérogation prend le pas sur l’horloge astronomique. Notice Installation et Maintenance AUGIER-BOX Page 27 sur 110...
Page 28
Pour annuler une dérogation, il suffit de cliquer sur le bouton Annuler. Attention, pour que les changements soient sauvegardés en mémoire non volatile, EEPROM, il ne faut pas couper l’alimentation, ou débrancher le cordon USB pendant au moins 40 secondes. Notice Installation et Maintenance AUGIER-BOX Page 28 sur 110...
5. Mode : OFF DEROGATION : l’éclairage s’éteint. Le passage de OFF DEROGATION à AUTO se fait au moment où le cycle normal de l’horloge astronomique passe de allumé à éteint. Notice Installation et Maintenance AUGIER-BOX Page 29 sur 110...
Le changement d’heure de fait le dernier week-end de mars, passage de l’heure d’hiver à l’heure d’été, et le dernier week-end d’octobre, passage de l’heure d’été à l’heure d’hiver. Pour que l’horloge et l’horloge astronomique de l’Augier-Box change automatiquement d’heure, il faut cocher cette option. ...
Page 31
Si un compteur d’énergie est relié à l’Augier-Box, il faut cocher cette option. Compteur impulsionnel relié à l’Augier-Box Si un compteur à impulsions est relié à l’Augier-Box, il faut cocher cette option. Concentrateur UMPI relié à l’Augier-Box Si le module UMPI:INTB485 est relié à l’Augier-Box, il faut cocher cette option.
Alarme diminution de la charge Alarme diminution de la charge La charge est mesurée chaque nuit, s’il y a une diminution de la charge d’une nuit sur l’autre supérieure au seuil, l’alarme est déclenchée. Notice Installation et Maintenance AUGIER-BOX Page 33 sur 110...
Heure de fin : 17H00 L’envoi de SMS du Groupe 1 n’est pas implémenté à la date de création de ce document, nous contacter pour connaître la disponibilité de cette fonction. Notice Installation et Maintenance AUGIER-BOX Page 35 sur 110...
Envoyer un SMS en cas d’alarme Pour que l’Augier-Box envoie un SMS en cas d’alarme, il faut cocher la case correspondante de la colonne : SMS. L’Augier-Box envoie un SMS quand l’alarme apparaît et quand elle disparaît.
Une fois que le journal est plein, si une nouvelle alarme apparaît, elle est stockée dans le journal d’évènements et l’évènement le plus ancien est effacé. Il est possible d’enregistrer le journal d’évènements dans un fichier texte. Notice Installation et Maintenance AUGIER-BOX Page 37 sur 110...
Page 39
Une fois par mois, le 1 du mois. L’enregistrement dans le journal s’effectue toujours à la même heure : 10H00 Lors de l’enregistrement de la consommation l’Augier-Box peut envoyer un SMS avec le relevé de la consommation. Notice Installation et Maintenance AUGIER-BOX...
A l’aide d’un téléphone mobile, l’utilisateur peut dialoguer avec l’Augier-Box. Lorsque l’Augier-Box reçoit un message, elle le traite puis renvoie une réponse. Pour que la commande soit traitée par l’Augier-Box, il faut renseigner le mot de passe à quatre chiffres.
Page 44
Mode Mode Mode AUTO ON DEROGATION AUTO Commande #0000#ON Astro ON Astro OFF Astro ON Astro OFF 6H30 20H10 0H00 6H30 12H00 0H00 20H10 Mode Mode Mode AUTO ON DEROGATION AUTO Notice Installation et Maintenance AUGIER-BOX Page 44 sur 110...
Page 45
Mode AUTO AUTO OFF DEROGATION Commande Commande #0000#OFF #0000#AUTO Astro ON Astro OFF Astro ON Astro OFF 6H30 20H10 0H00 6H30 12H00 0H00 20H10 Mode Mode Mode OFF DEROGATION AUTO AUTO Notice Installation et Maintenance AUGIER-BOX Page 45 sur 110...
Page 47
A la réception d’un message de commande, l’AUGIERBOX renvoie : AUGIERBOX N xxx COMMANDES SMS DESACTIVEES A la réception d’autres messages (ex : STATUS), l’ AUGIERBOX répond comme décrit dans le chapitre « Commandes SMS » Notice Installation et Maintenance AUGIER-BOX Page 47 sur 110...
IV.1 COMPTEUR D’ENERGIE : L’Augier-Box récupère les informations de tension, courant, puissance, et énergie du compteur d’énergie 1RAEMC. La connexion physique entre l’Augier-Box et le compteur d’énergie est une liaison série RS485 2 fils. Les paramètres de connexion sont : 9600 Bauds/s 8 bits de données...
Page 49
A la fin des pages de programmation, l'instrument retournera tout seul en mode « visualisation de mesure », dans ce cas les modifications apportées seront sauvegardées. ARAMETRAGE DU RATIO DU TRANSFORMATEUR DE COURANT ARAMETRAGE DE LA VITESSE DE LA LIAISON SERIE ARAMETRAGE DE L ADRESSE Notice Installation et Maintenance AUGIER-BOX Page 49 sur 110...
3 tours : CT = 5 si 4 passages avec TC 100/5A (100 / nb passage / 5) Pour que l'Augier-Box puisse communiquer avec le compteur d’énergie il est nécessaire de paramétrer la vitesse et l'adresse de la liaison série.
EMARRER LE LOGICIEL DE PARAMETRAGE DE L UGIER Onglet Paramétrage puis Options Cocher l’option Compteur d’énergie relié à l’Augier-Box Attention, pour que les changements soient sauvegardés en mémoire non volatile, EEPROM, il ne faut pas couper l’alimentation, ou débrancher le cordon USB pendant au moins 40 secondes.
L’Augier-Box permet de paramétrer les Compacto (la version du programme de l’Augier-Box doit être : V2.2 ou ultérieur). Lorsqu’une Augier-Box est connectée à un Compacto, les paramètres utilisés pour les cycles d’économies sont ceux de l’Augier-Box et non ceux du Compacto.
CAN à l’aide de l’outil de paramétrage COMPACTO (version 2.3 ou ultérieure). Ce dernier logiciel peut s’interfacer avec l’Augier-Box par USB (ou par modem GSM si celui-ci a été fourni avec le logiciel Augier-Box ou AugierNet). ...
Les paramètres à renseigner sont les paramètres et consignes disponibles dans l’onglet « Paramètres ». Une fois ces paramètres modifiés, une action sur le bouton « ECRITURE » est nécessaire pour que les paramètres soient écrits et pris en compte par l’Augier-Box ainsi que les COMPACTO reliés en CAN.
Choix du COMPACTO Tension de sortie MODE Les COMPACTO reliés en CAN doivent tous avoir un ID différent. Vérifier cela à l’aide du logiciel de paramétrage COMPACTO (v2.2 ou ultérieur) Notice Installation et Maintenance AUGIER-BOX Page 57 sur 110...
EMARRER LE LOGICIEL DE PARAMETRAGE DE L UGIER Onglet Paramétrage puis Options Mettre le nombre de Compacto reliés à l’Augier-Box. Cliquer sur OK pour que le changement soit pris en compte. Attention, pour que les changements soient sauvegardés en mémoire non volatile, EEPROM, il ne faut pas couper l’alimentation, ou débrancher le cordon USB pendant...
La connexion USB et la liaison RS485 maître de l’Augier-Box partage la même liaison physique. La connexion USB est prioritaire sur la liaison RS485 maître. Ainsi lorsque le PC est connecté à l’Augier-Box via la liaison USB, le dialogue entre l’Augier-Box et l’Optimoflux ou Ecoflux est arrêté.
Par souci de sécurité, certaines adresses sont bloquées en écriture et ne peuvent être lues. L’écriture est possible uniquement si on interroge l’Augier-Box avec l’ID 250, ces adresses sont déclarées en Mode SUP dans la table JBUS en Annexe J.
VI.3 MISE EN SERVICE ’ ERIFIER L INSTALLATION Pour que l’Augier-Box vérifie le bon fonctionnement de la liaison série RS485, l’USB doit être déconnecté. La connexion USB et la liaison RS485 maître de l’Augier-Box partage la même liaison physique. La connexion USB est prioritaire sur la liaison RS485 maître. Ainsi lorsque le PC est connecté...
Page 68
8. Vérifier l’heure et l’état du GSM L’horloge est à l’heure. GSM connecté au réseau local avec au moins au 3 ou 4 barres de réception. Le modem doit être prêt. Notice Installation et Maintenance AUGIER-BOX Page 68 sur 110...
Page 70
Vérifier que la tension mesurée est identique à la tension affichée par le compteur d’énergie. Vérifier que la puissance affichée par le compteur d’énergie est positive. Si ce n’est pas le cas voir paragraphe VI5 Dépannage Notice Installation et Maintenance AUGIER-BOX Page 70 sur 110...
Dans le cas où il y a les deux communications en même temps, il y a alternance entre 1 clignotement et 2 clignotements. Lorsque la supervision communique avec l’Augier-Box en GSM Data la led clignote rapidement. Notice Installation et Maintenance AUGIER-BOX...
Page 72
La led Rouge reste éteinte. o La led Jaune reste éteinte. 3. L’Augier-Box est alimentée par l’USB et la batterie o La led Verte clignote en impulsion 1 fois toutes les 2 secondes. o La led Rouge reste éteinte.
Solution : Mettre l’horloge à l’heure à l’aide du logiciel de paramétrage. Alarme : Perte de communication compteur d’énergie 1 - Vérifier le bon paramétrage de l’Augier-Box et du Compteur d’énergie selon le Chapitre : Solution : IV 1 Compteur d’énergie : 2 - Vérifier le câblage selon les schémas fournis en annexe.
Page 93
Provenance des Nombre de Mots Mode : R & W Description Détail Bit à 0 Bit à 1 Défaut Unités données de la 1 mot = 16 bits table JBUS AUGIERBOX AUGIER BOX Tension Phase A Tension en 100mVolts AUGIER BOX Tension Phase B Tension en 100mVolts AUGIER BOX...
Page 94
Bit 9 : 0 = L'augier-Box reste en Augier-Box 1 = L'Augier-Box passe en Irribox Bit 10: 0 = L'Augier-Box n'envoie pas ses paramètres au Compacto par le bus CAN 1 = L'Augier-Box envoie ses paramètres au Compacto par le bus CAN Bit 11: 0 = Extinction quotidienne = Desactivée...
Page 95
1 : IMESYS (D4-SH) 2 : Socomec (Countis E43) R & W Options sortie relais Bit 0 à 15 : Non Utilisés (0) AUGIER BOX R & W Options entrée filaire 1 bit 0 à 15 : Non Utilisés (0) AUGIER BOX R &...
Page 96
Bit 0 : 0 = Porte armoire fermée 1 = Alarme porte armoire ouverte Bit 1 : 0 = Pas d'alarme horloge Augier-Box 1 = Alarme horloge Augier-Box Bit 2 : 0 = Communication avec le Compacto OK 1 = Alarme Perte de communication avec le Compacto Etat des alarmes2 : Bit 3 : 0 = Communication avec le Compteur d'énergie Revalco OK...
Page 97
Définition groupe d'alarme 3 : bit à 0 : l'alarme appartient au groupe 0 bit à 1 : l'alarme appartient au groupe 1 R & W Groupe 0 : les alarmes sont validées immédiatement AUGIER BOX Groupe 1 : les alarmes sont validées dans un certain intervalle de temps voir : Heure de début de validation des alarmes du groupe 1 Heure de fin de validation des alarmes du groupe 1 Etat des alarmes 4 :...
Page 98
Bit 0 : 0 = Le dialogue entre l'USB et le micro se fait en protocole JBUS 1 = Le micro est une passerelle entre la liason USB et le Modem TC63 Bit 1 : 0 = Le micro est en mode Normal 1 = Le micro est en mode Test usine Bit 2 : Si le micro est en mode Normal : inutilisé...
Page 99
AUGIER BOX E0 hex xx hex Nombre de Syras installés R & W Identifiant de la liaison série RS232 RS422 RS485 de la face avant de l'Augier-Box 1 à 249 AUGIER BOX 2400 : 2400 bauds/s 4800 : 4800 bauds/s R &...
Page 100
Bit 0 : 0 = Cos φ TOT ind 1 = Cos φ TOT cap Bit 1 : 0 = Cos φ 1 ind 1 = Cos φ 1 cap Bit 2 : 0 = Cos φ 2 ind 16 BITS DE FLAG REVALCO 1 = Cos φ...
Page 102
R & W Mois de Juin Saison1 ou Saison2 ou Saison3 ou Saison4 COMPACTO R & W Mois de Juillet Saison1 ou Saison2 ou Saison3 ou Saison4 COMPACTO R & W Mois d'Aout Saison1 ou Saison2 ou Saison3 ou Saison4 COMPACTO R &...
Page 103
R & W Minutes Encl Eco2 Saison2 Semaine de 0 à 59 (minutes) COMPACTO R & W Minutes Encl Eco2 Saison2 WeekEnd de 0 à 59 (minutes) COMPACTO R & W Minutes Encl Eco2 Saison3 Semaine de 0 à 59 (minutes) COMPACTO R &...
Page 104
Bit 0 : 0 = Pas de défaut IGBT 1 = Défaut IGBT Bit 1 : 0 = Pas de défaut fusion fusible 1 = Défaut fusion fusible Bit 2 : 0 = Pas d'alarme alimentation interne 5V 1 = Alarme alimentation interne 5V Bit 3 : 0 = Pas d'alarme tension d'entrée 230V 1 = Alarme tension d'entrée 230V Bit 4 : 0 = Pas d'alarme température radiateur...
Octet Low : Etat PL 8 UMPI INTB 485 Octet High : Non utilisé Octet Low : Nombre de PL : de 0 à 7 0 -> 1 PL 1 -> 2 PLs 2 -> 3 PLs Octet Low : Nombre de PL 3 ->...
Page 106
bit 0-1 : 00 enregistrement tous les jours bit 2-31: Non Utilisés (0) bit 0-1 : 01 enregistrement tous les lundi bit 0-1 : 10 enregistrement tous les 1er du mois bit 0-1 : 11 non utilisé Envoie de SMS lors de l'enregistrement : 1028 R&W bit à...
