3 - Fixation du moteur
3 - Fixation du moteur
Fixer les deux opérateurs en suivant les règles du paragraphe A, selon le type d'opération
Fixer les deux opérateurs en suivant les règles du paragraphe A, selon le type d'opération
requise, vers l'intérieur ou vers l'extérieur.
requise, vers l'intérieur ou vers l'extérieur.

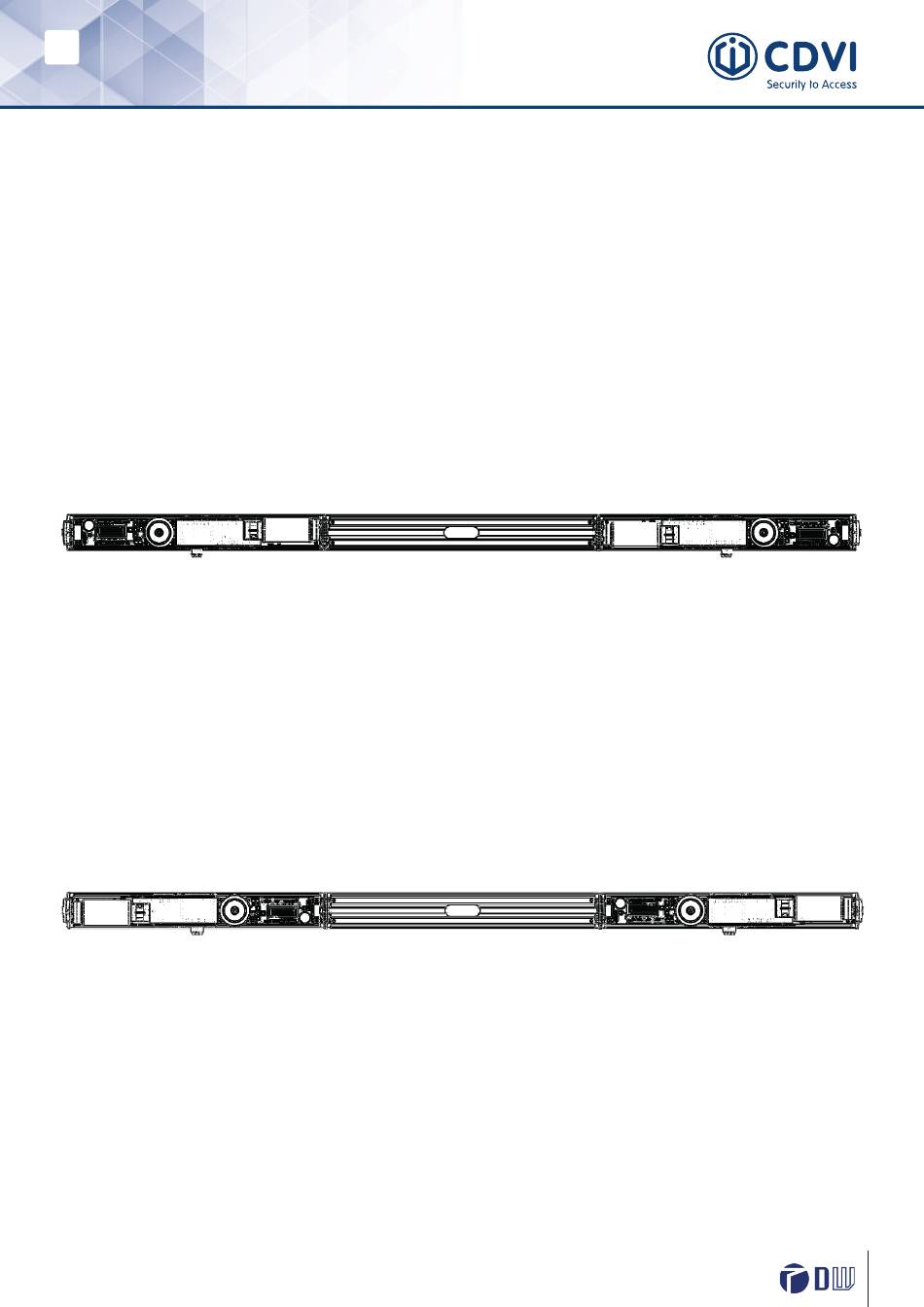

Configuration extérieure
Configuration extérieure
• • Enlever le capuchon droit des deux opérateurs ;
Enlever le capuchon droit des deux opérateurs ;
• • Fixer le moteur gauche à la plaque arrière gauche avec les 6 vis M6 fournies ;
Fixer le moteur gauche à la plaque arrière gauche avec les 6 vis M6 fournies ;
• • Inverser le moteur droit et le fixer à la plaque arrière droite ;
Inverser le moteur droit et le fixer à la plaque arrière droite ;
• • Retirez la vis M6 et inversez l'arbre du moteur comme indiqué à la page 10 ;
Retirez la vis M6 et inversez l'arbre du moteur comme indiqué à la page 10 ;
• • Inversez le module d'affichage LCD ;
Inversez le module d'affichage LCD ;
• • Fixer les bras articulés aux 2 arbres du moteur, fixer à chaque vantail en suivant la
Fixer les bras articulés aux 2 arbres du moteur, fixer à chaque vantail en suivant la
référence aux distances indiquées dans les tableaux de la page 72.
référence aux distances indiquées dans les tableaux de la page 72.
Configuration intérieure
Configuration intérieure
• • Enlever le capuchon droit des deux opérateurs ;
Enlever le capuchon droit des deux opérateurs ;
• • Fixer le moteur gauche sur la plaque arrière gauche avec les 6 vis M6 fournies ;
Fixer le moteur gauche sur la plaque arrière gauche avec les 6 vis M6 fournies ;
• • Enlever le capuchon gauche de l'opérateur droit et débrancher le câble à 6 fils ;
Enlever le capuchon gauche de l'opérateur droit et débrancher le câble à 6 fils ;
• • Retirer le câble de 15 cm du capuchon gauche ;
Retirer le câble de 15 cm du capuchon gauche ;
• • Inverser l'opérateur et le fixer sur la plaque arrière droite ;
Inverser l'opérateur et le fixer sur la plaque arrière droite ;
• • Dévisser la vis M6 et inverser l'arbre moteur ;
Dévisser la vis M6 et inverser l'arbre moteur ;
• • Connecter le câble 6 fils de 60 cm aux connecteurs correspondants ;
Connecter le câble 6 fils de 60 cm aux connecteurs correspondants ;
• • Inverser le module d'affichage LCD.
Inverser le module d'affichage LCD.
Opérateur de portes à ressort de rappel
DIGIWAY SR
45
