Configuración 22U - Tripp-Lite SRWO8U22 Manuel De L'utilisateur

Instalación/Montaje en la pared
Configuración 22U

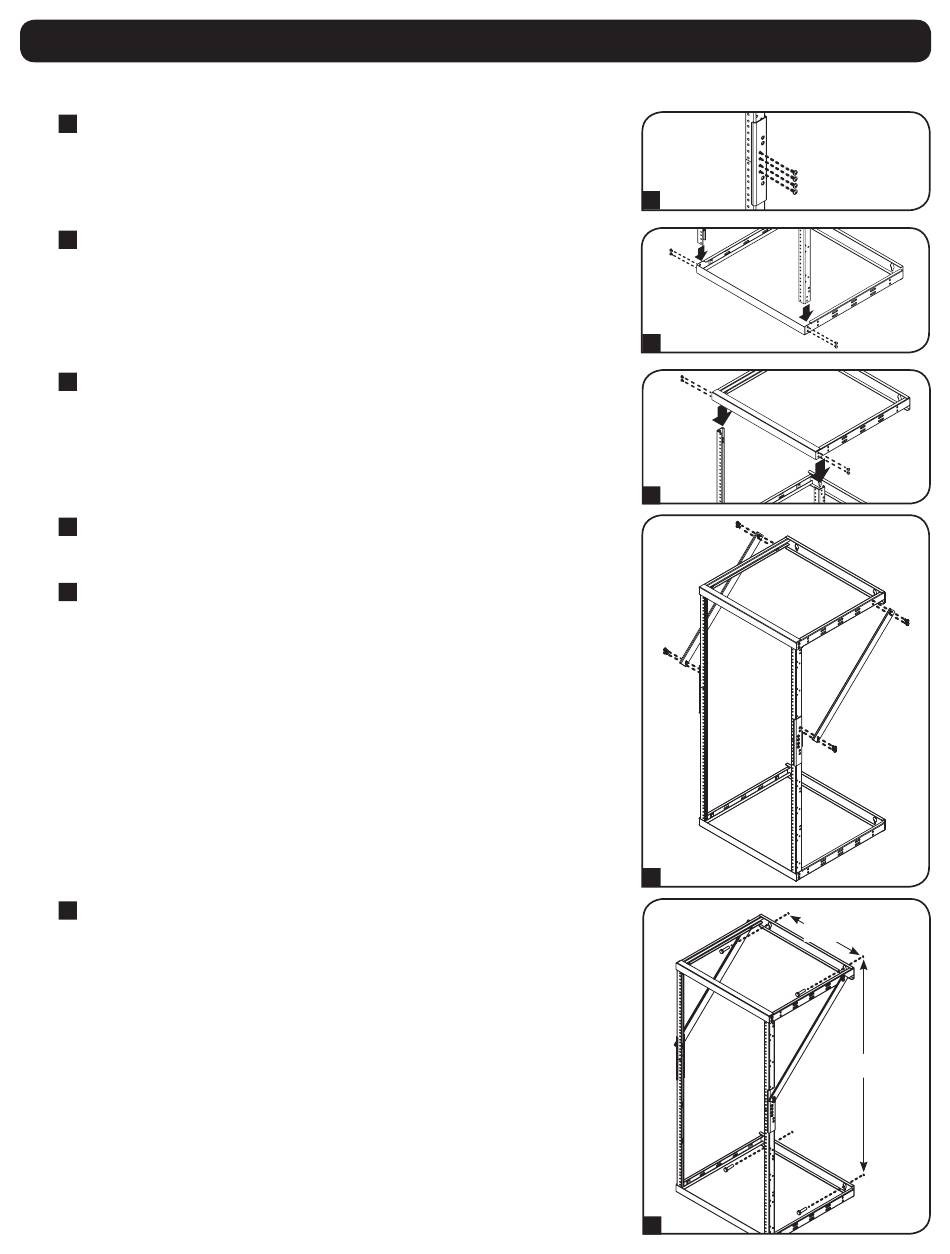

Paso Utilizando una de las placas de ajuste de riel de montaje y cuatro de los tornillos
1
Phillips M5 x 10, conecte un juego de rieles de montaje vertical corto y largo.
Repita este paso para los otros juegos de rieles.
Paso Inserte uno de los extremos de los rieles de montaje verticales combinados en
2
las esquinas del bastidor del panel inferior (ambos bastidores de paneles pueden
utilizarse como inferior o superior) opuesto al lado de montaje y asegúrelos con 2 de
los tornillos Phillips M5 x 10 de cada lado.
Paso Inserte el otro extremo de los rieles de montaje vertical combinados en las
3
esquinas del bastidor de panel superior opuesto al lado de montaje y asegúrelos
con 2 de los tornillos Phillips M5 x 10 de cada lado.
Paso Instale las correas de apoyo del lado derecho y el izquierdo sujetando 8 de los
4
tornillos de cabeza Phillips M6 x 12 a los costados del marco del panel superior y
los rieles de instalación vertical.
Paso
Antes de montar en el rack, busque los pasadores para la superficie de montaje
5
en la pared y tome todas las medidas, o realice marcas de guía según la
configuración que haya seleccionado (22U).
Paso Utilizando herramientas suministradas por el usuario, monte los bastidores de
6
panel superior e inferior a la pared. Ambos marcos de montaje pueden acomodar
pernos de onda de 5/16".
Nota: Monte esta configuración con los rieles más largos hacia la parte inferior
(continuación)
11
1
2
3
4
16"
(406.4 mm)
6
40.25"
(1022.3 mm)
