PRODIS -ADC
®
Manuel de montage et de mise en service
Sortie
comparateur
(option)
Position de comptage 1
Position de comptage 2
Position de comptage 3
Position de comptage 4

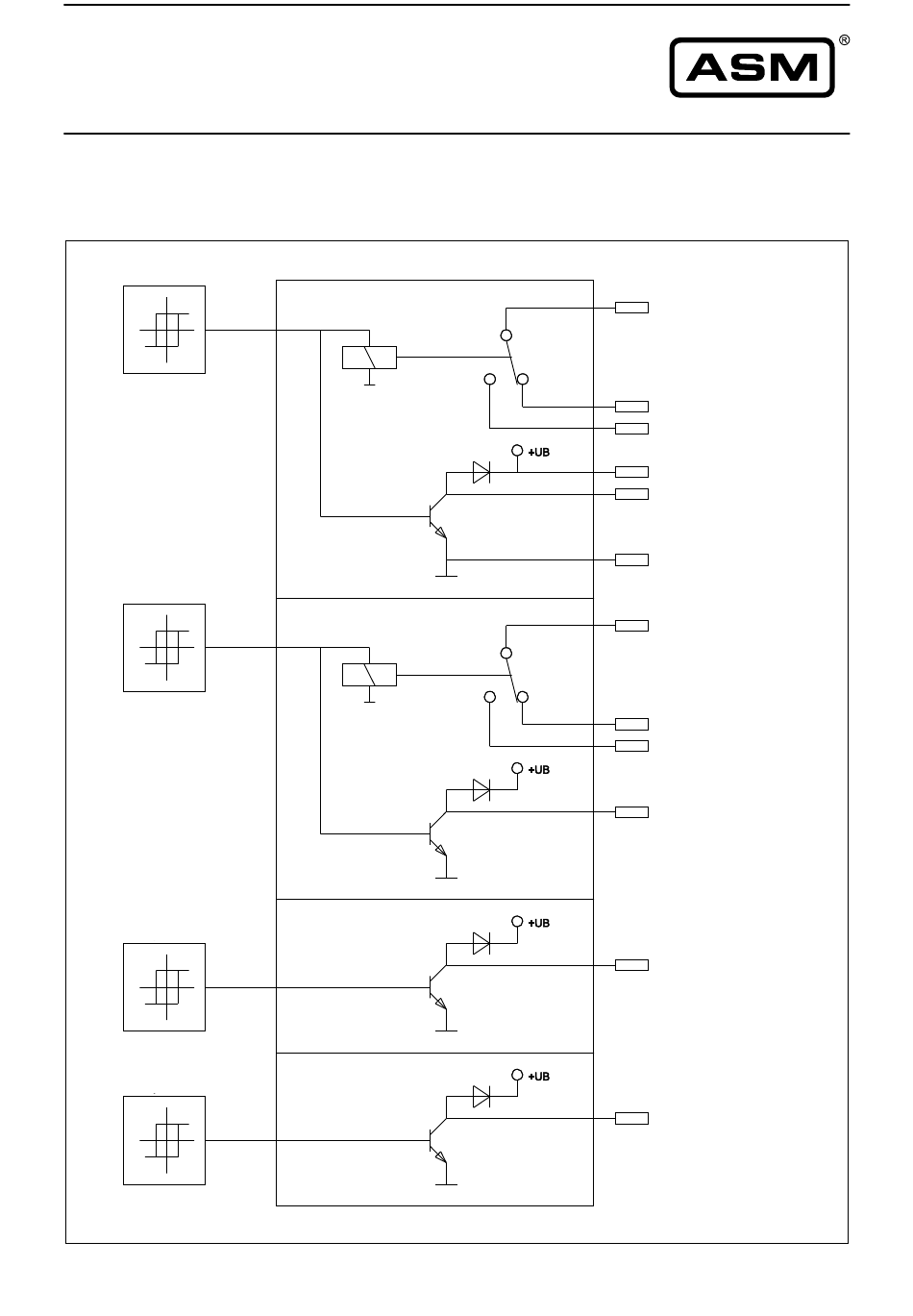

Explication des sorties relais
ASM GmbH
www.asm-sensor.com
Relais 1 connexion commune
Relais 1 ouvert
Relais 1 fermé
NPN +UB
NPN1 collecteur

NPN GND

Relais 2 connexion commune
Relais 2 ouvert
Relais 2 fermé
NPN2 collecteur
NPN3 collecteur
NPN4 collecteur
MAN-PD-ADC-F-13 7
