Lastra di instal-
lazione
Unità interna
Installazione dell'unità interna
Una volta deciso dove installare l'unità interna e
l'unità esterna, assicurarsi che le distanze minime
necessarie vengano osservate.
• Installare l'unità interna nell'ambiente da cli-
matizzare, evitando corridoi e luoghi di uso co-
mune.
• Montare l'unità interna a una distanza dal pavi-
mento di minimo 2,50 m.
Fissaggio della lastra di montaggio
1. Con l'aiuto di una livella, posizionare la lastra
di montaggio in una posizione perfettamente
orizzontale e verticale Nella parete eseguire
fori profondi 32mm, per fissare la piastra.
2. Inserire i tasselli nei fori.
3. Utilizzare le viti autofilettanti incluse nella
consegna per fissare la lastra di montaggio.
4. Controllare che la lastra di montaggio sia ben
fissata alla parete.
Eseguire il foro alla parete
1. In base alla posizione scelta per fissare la la-
stra di montaggio, valutare dove effettuare il
foro alla parete per l'installazione del tubo.
2. Il foro deve essere inclinato in basso verso
l'esterno.
3. Inserire una flangia flessibile attraverso il foro
in modo che quest'ultimo rimanga intatto e
pulito.

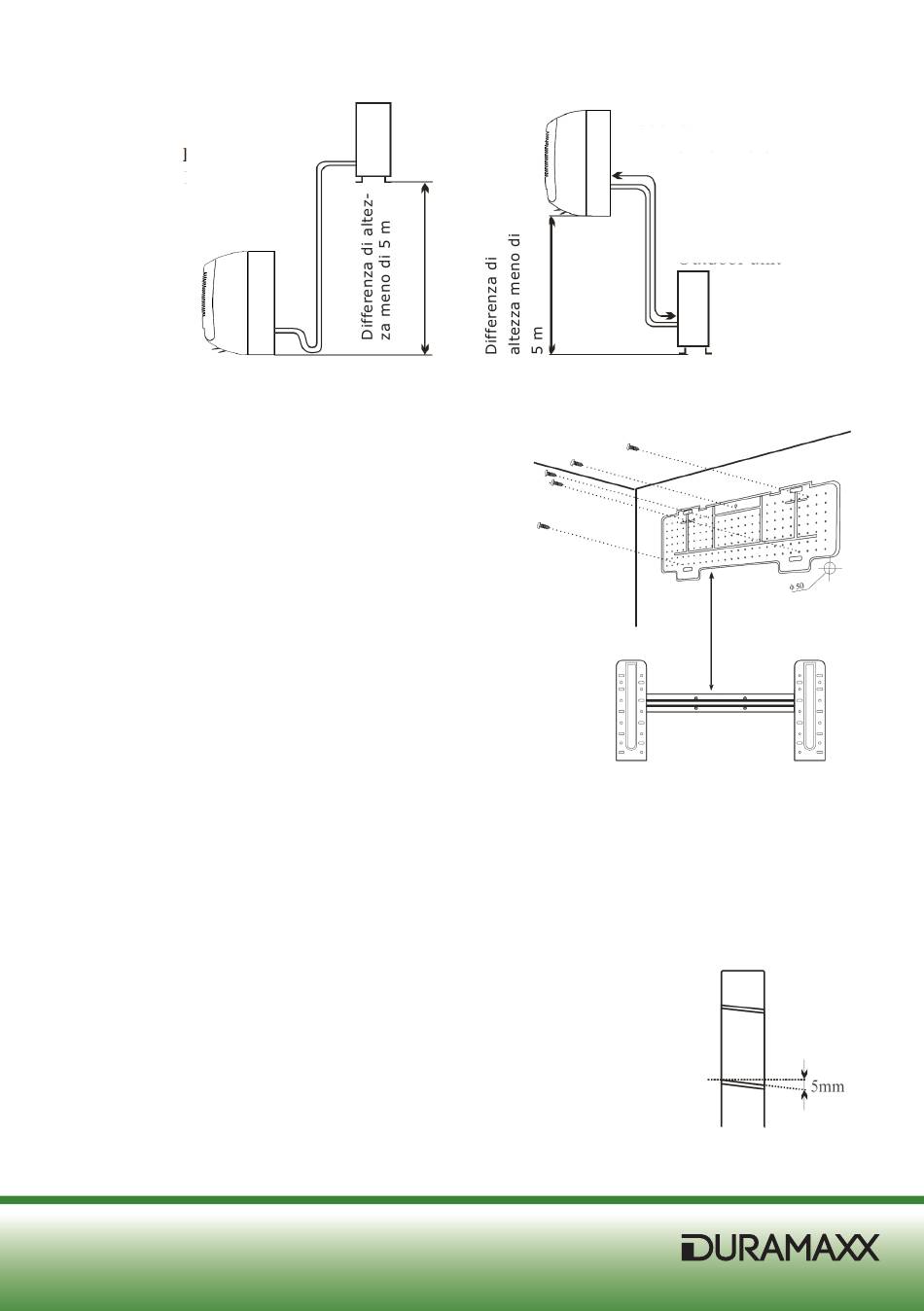

Unità esterna Unità interna
Lunghezza del tubo
max 15 m
Unità esterna
Nota: la forma della lastra di mon-
taggio può variare in base al model-
lo. Tuttavia le intrusioni per la sua
installazione sono simili.
