Mode d'emploi
MaxLite Éclairage vers le bas profile mince, style déflecteur
®

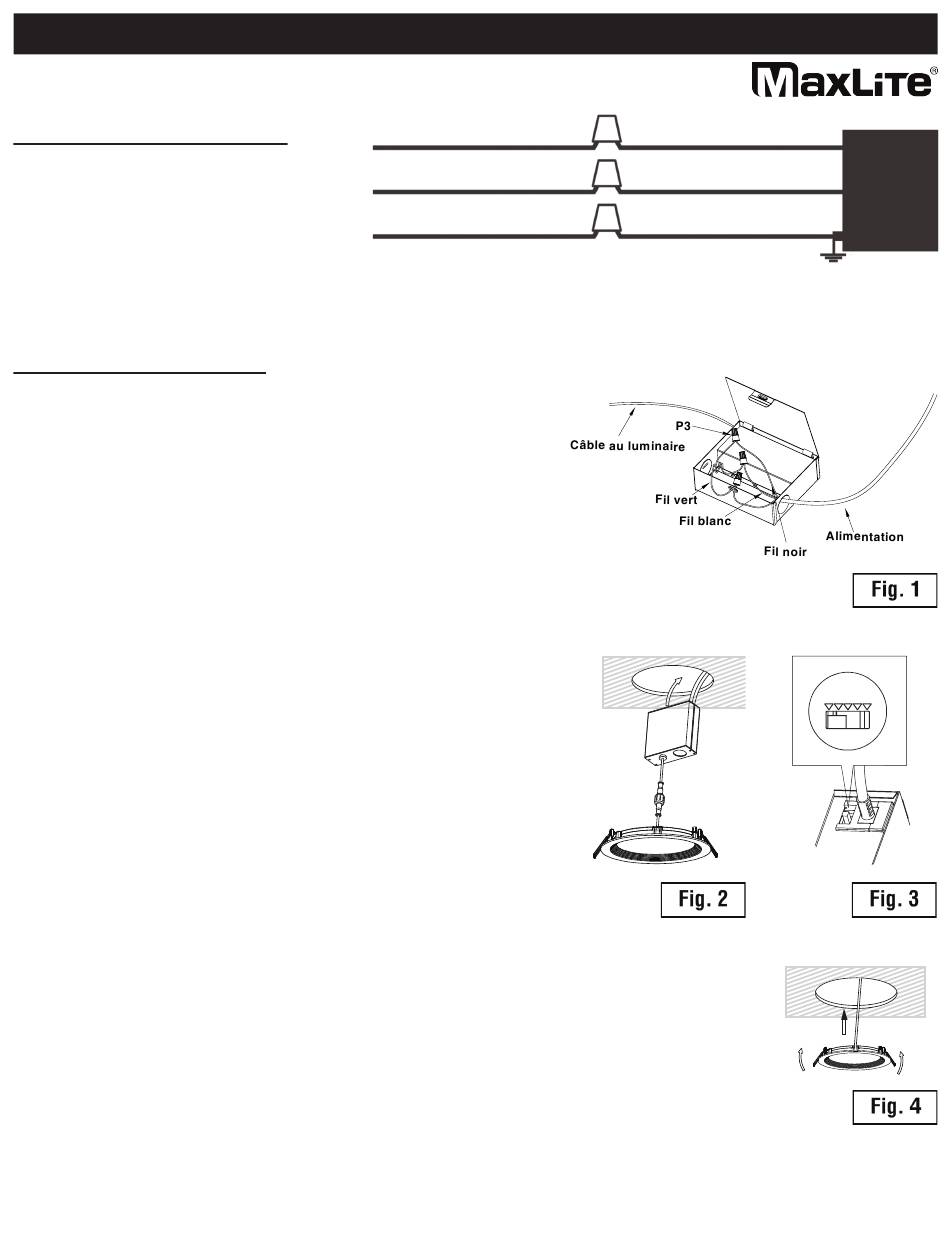

Schéma général de câblage
PRÉCAUTION: Débrancher l'alimentation
électrique au fusible ou au disjoncteur
avant de connecter le luminaire à la source
Tension d'entrée nominale: 120V, 60Hz,
d'alimentation.
Variateur à triac
Noir = Phase
Blanc = Neutre
Instructions d'installation
Vert = Terre
REMARQUE: Pour l'installation dans des endroits humides,
après avoir installé le luminaire sur le plafond, ajouter de
l'adhésif silicone pour étanchéifier l'espace entre le luminaire et
1.) S'assurer que l'ALIMENTATION EST COUPÉE au panneau
le plafond.
électrique avant de commencer l'installation ou les travaux
d'entretien.
2.) Trouver une position adéquate pour le luminaire et découper
un espace en conformité avec les dimensions du gabarit de
découpe (voir la dimension adéquate sur le gabarit de
découpe.)
3.) Faire passer le fil d'alimentation de l'interrupteur (source
d'alimentation), à travers le trou de montage.
4.) Ouvrir le couvercle pivotant et enlever les entrées adéquates.
5.) Insérer le câble d'alimentation par l'entrée de câble.
6.) Câbler le boîtier à l'aide des terminaux à connexion rapide.
- Connecter le fil vert de terre du câble au fil vert du boîtier.
- Connecter le fil noir du câble au fil noir du boîtier (Fig. 1)
- Connecter le fil blanc du câble au fil blanc du boîtier.
7.) Mettre tout le câblage et les connexions dans le boîtier et
insérer le boîtier de jonction dans le plafond. (Fig. 2)
fermer le couvercle. Pour les applications de remodelage,
8.) Utiliser le commutateur TCP sur le câble du connecteur
(Fig. 3)
pour sélectionner 2700K, 3000K, 3500K, 4000K ou 5000K.
9.) Pousser les pinces à ressorts du luminaire vers le haut et
insérer la base du luminaire dans l'orifice de montage.
Libérer les pinces pour encastrer le luminaire dans le plafond.
mousse entre le luminaire et le plafond (Fig. 4)
Pour une installation étanche, utiliser la garniture en
10.) Une fois l'assemblage terminé, allumer le luminaire
pour confirmer son fonctionnement.
© Droits d'auteur 2020. MaxLite, Inc. Tous droits réservés.
12 York Ave, West Caldwell, NJ 07006 Tél: 973-244-7300 Fax: 973-244-7333 Email: info@maxlite.com
(+) PHASE
(-) COMMUN
TERRE
Série SDB
NOIR
BLANC
Luminaire
VERT
Commutateur TCP réglable
27K 30K 35K 40K 50K
Page: 2
RÉV: 11/12/20
