4.3. Montáž pomocí rámu DIN
Před montáží ověřte, zda se tato radiostanice vejde do
požadovaného místa montáže a že máte veškeré potřebné
součásti k dokončení montáže.

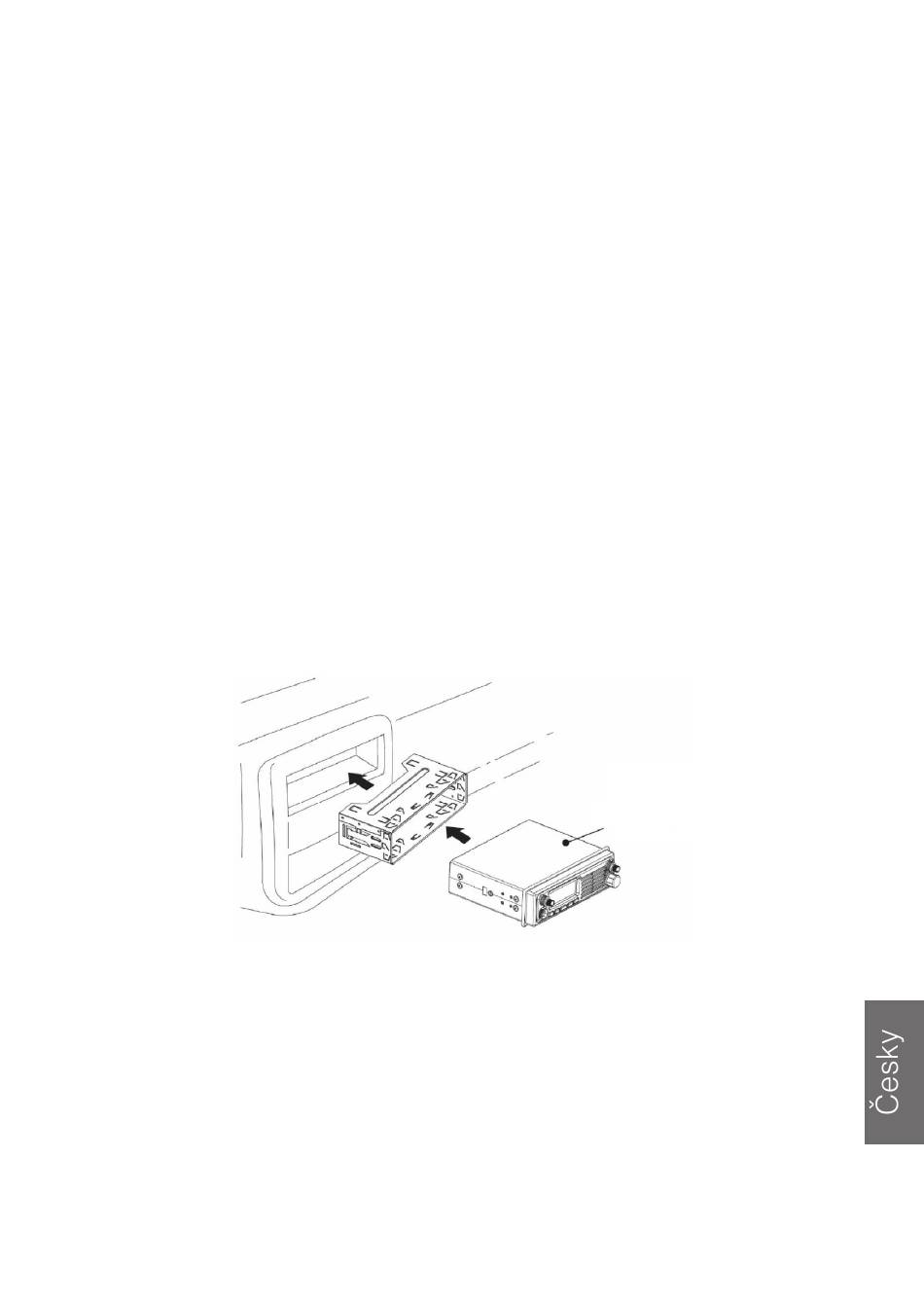

• Vložte rám DIN do otvoru palubní desky tak, aby obruba
směřovala směrem ven.
• Vytáhněte horní a spodní jazýček, aby rám držel pevně na
svém místě.
• Než do rámu vložíte tuto radiostanici, připojte anténu (12)
a kabel stejnosměrného napájení (13).
• Zkontrolujte, zda jsou všechna připojení vedena mimo
oblast, kde by hrozilo jejich přiskřípnutí nebo proříznutí
jinými kovovými částmi.
• Pomalu nasuňte radiostanici do rámu, dokud nezapadne
na své místo.
• Gumový prstenec bude fungovat jako těsnění s rámem
DIN.
4.4. Demontáž
Chcete-li radiostanici z rámu DIN vyjmout, je třeba to provést
pomocí dvou dodaných klíčů pro vyjmutí níže uvedeným
postupem:
• Zcela vložte oba klíče pro vyjmutí rovně do otvorů
gumového prstence na levém a pravém okraji předního
panelu radiostanice.
