LANC
3
将内置的LANC远程控制器连接到 2.5mm 插孔可控制开始和停止记录， 并可在使用兼容镜
头时从三脚架控制杆调整光圈并控制手动对焦。 使用部分兼容镜头时， 您还能通过LANC
接口来远程控制变焦功能。
复合视频输出
4
通过RCA接口输出标清复合视频。 您可将这一输出连接到任意低成本复合显示设备， 甚至是无
线复合发射器上。 这一输出可以是NTSC或PAL标准， 具体可到摄影机菜单上选择。
模拟舵机通道 1-4
5-8
这四个模拟舵机端口可通过Futaba J接口连接到兼容的接收设备上。 此方式可无线控制您
的摄影机。 每路PWM模拟输入都单独操控一个通道， 分别用来驱动镜头对焦、 光圈并伺服
变焦等功能。 您还可以连接一个简易开关， 从而快速开始或停止摄影机的记录。 未检测到
PWM信号时， 摄影机会将每个模拟通道视为一个开关。 一旦检测到PWM信号， 它将自动启
用并对PWM信号做出响应。 如您想要使用开关来控制摄影机， 请重启摄影机。
S.Bus 数字舵机
9
您可使用Futaba J线缆连接兼容的S.Bus接收器， 在摄影机上指派 17 个S.Bus远程通道并进
行远程控制。 18 号频道需要保留用于开关重置， 以便摄影机恢复其默认的曝光设置。 这些
功能包括对焦、 伺服变焦、 光圈控制以及其他功能。 更多关于S.Bus远程通道映射功能的信
息， 请查阅本手册的 "远程设置" 部分的内容。

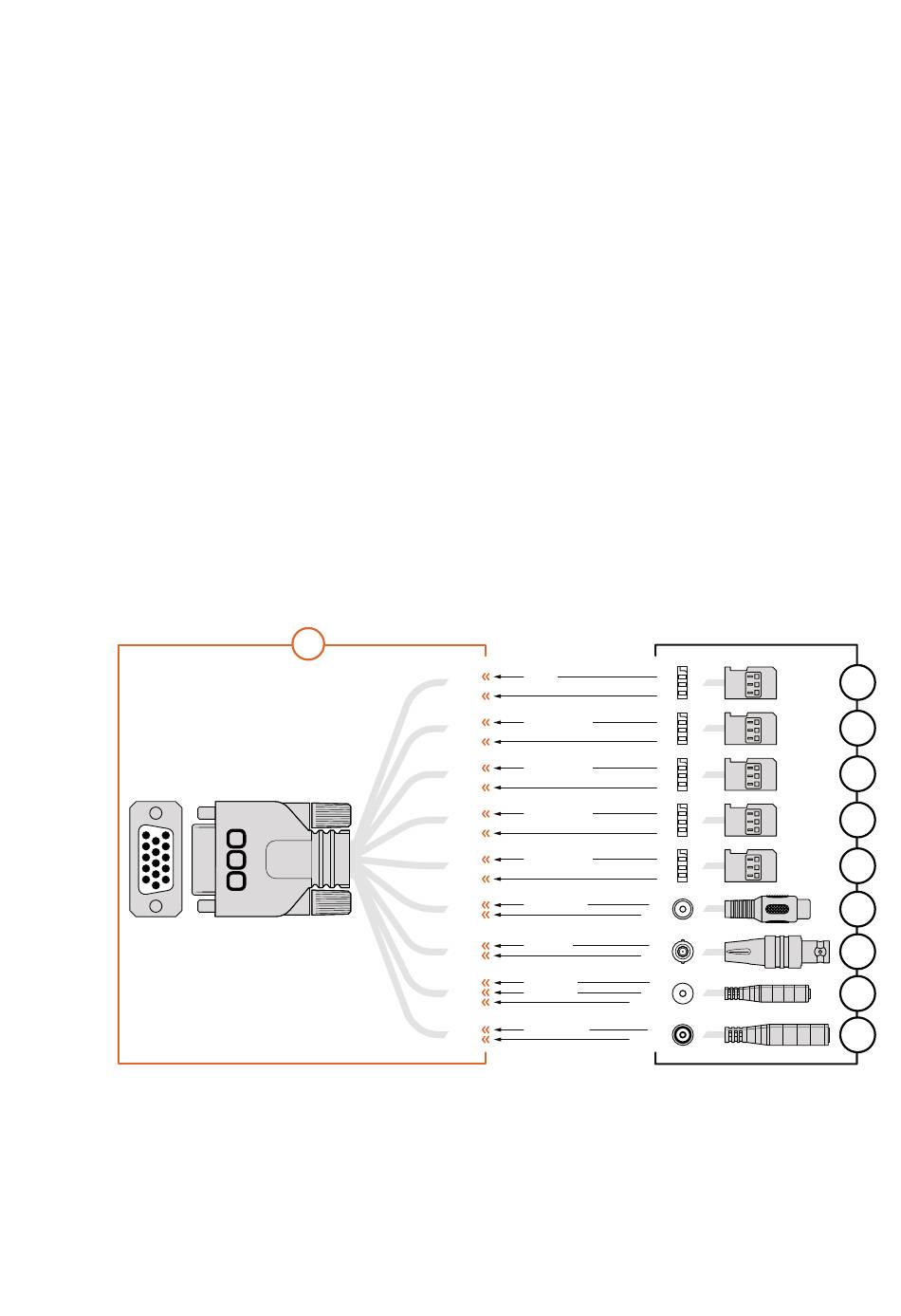

Blackmagic Micro Cinema Camera 扩展端口接线图
5 15
10
4 14
9
3 13
8
2
12
7
1 11
6
1 接地 6 +12V电源输入
2 S. Bus 7 接地
3 模拟舵机通道1 8 模拟舵机通道2
4 接地 9 LANC数据
5 同步输入 10 LANC电源
P1
接地
接地
接地
12
接地
13
接地
15
接地
接地
11 接地
12 模拟舵机通道3
10
13 模拟舵机通道4 接地
14 +5V 400mA输出
15 复合视频输出
接地
引脚指派
S. Bus
2
模拟舵机通道1
3
模拟舵机通道2
8
模拟舵机通道3
模拟舵机通道4
复合视频输出
同步输入
5
LANC数据
9
LANC电源
SLEEVE
+12V电源输入
6
SLEEVE
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
TIP
RING
TIP
RING
TIP
RING
PIN
摄影机接口
P2
P3
P4
P5
P6
P7
P8
P9
P10
338
