Affichage - CESVA LRF-04 Manuel D'instructions

Sortie de connexion du visuel externe DL-3E

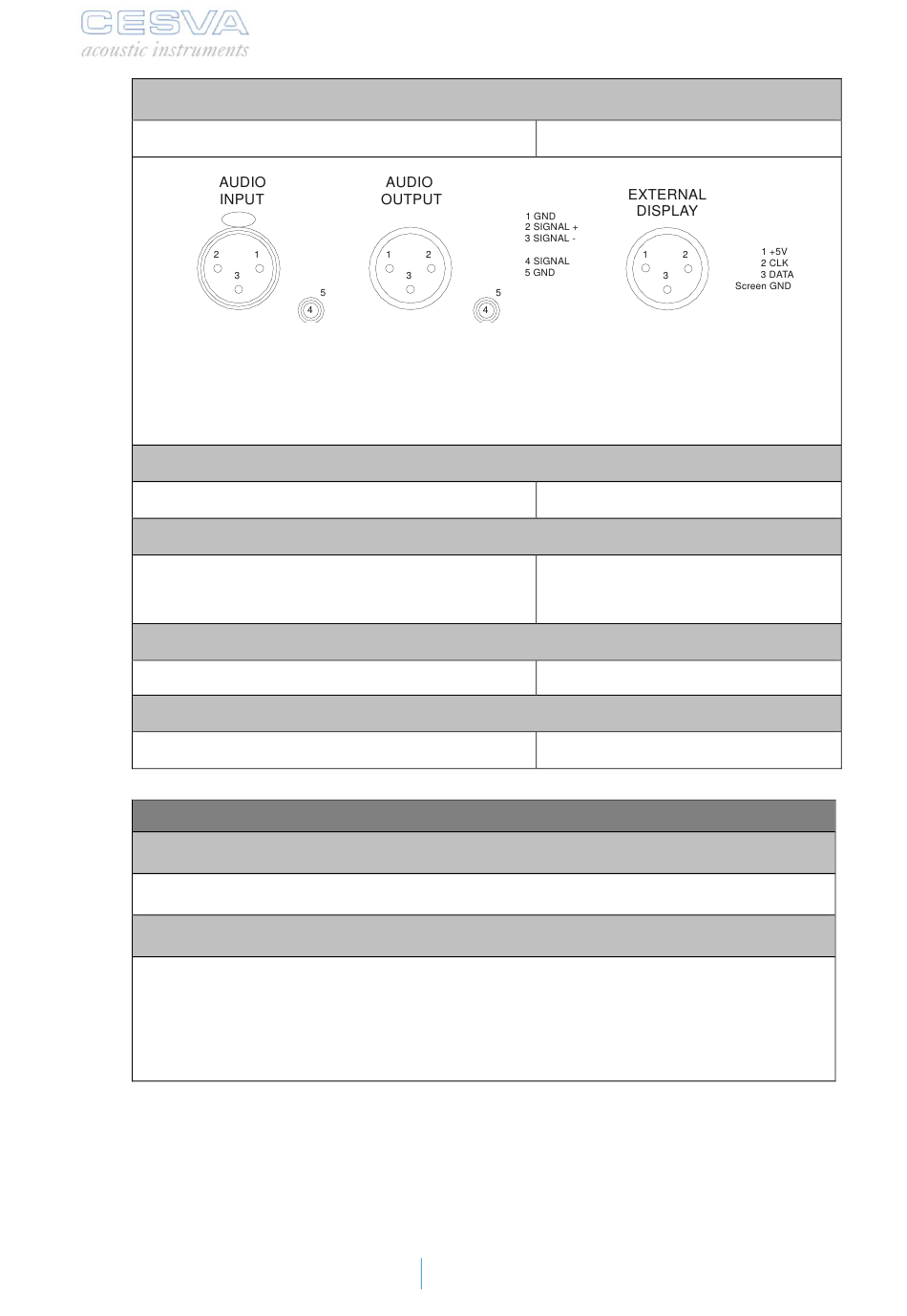

Connecteurs
Note: Pour signaux symétriques utilisé connecteurs XLR (Cannon) et pour signaux asymétriques
utilisé connecteurs RCA. Si vous souhaitez utiliser signaux asymétriques avec connecteurs XLR
(Cannon), branchez le direct (signal) à la broche 2 du connecteur XLR et la masse (GND) à la broche
1 du connecteur XLR.
Sortie de connexion du modem
Connecteurs
Sortie de puissance du modem
Connecteurs
Tension d'alimentatio
n
SSortie de connexion USB
Connecteurs
Sortie de connexion imprimante :
Connecteurs

AFFICHAGE

ÉCRAN L.C.D.
Écran lumineux à cristaux liquides 20 x 4 caractères
VISUEL EXTERNE (en option)
Report-écran LEDs DL-3 : indique, en temps réel, le niveau de pression sonore
en dBA et l'atténuation du LRF-04 en dB. Ce visuel est mis à jour toutes les 2
secondes.
Visuel externe DL100 (61x32x8 cm)
XLR mâle de 3 contacts
Type B mâle. Compatible avec USB 2.0
DB-25 femelle
56
DB-9 mâle
Jack DC Puissance
5Vdc / 800mA
