6. Pompage à vide et charge du réfrigérant
·
Pompage à vide
(1) Retirez le bouchon de l'orifice de la vanne d'arrêt du côté de la conduite de gaz
de l'unité extérieure.
(2) Connectez le manomètre du collecteur et la pompe à vide à l'orifice de la
vanne d'arrêt du côté de la conduite de gaz de l'unité extérieure.
(3) Faites fonctionner la pompe à vide. (pendant plus de 15 minutes).
(4) Vérifiez le vide à l'aide de la valve de le manomètre du collecteur, puis fermez
la valve du manomètre du collecteur et arrêtez la pompe à vide.
(5) Laissez-le tel quel pendant une ou deux minutes. Assurez-vous que l'aiguille
du manomètre du collecteur reste dans la même position. Confirmez que le
manomètre indique -14,7 psig (-0,101MPa ou -760mmHg).
(6) Retirez rapidement le manomètre du collecteur de l'orifice de de la vanne
d'arrêt.
(7) Une fois les tuyaux de réfrigérant connectés et évacués, ouvrez
complètement toutes les vannes d'arrêt des deux côtés du tuyau de gaz et du
tuyau de liquide.
(8) Ouvrez la valve ajustée pour ajouter du réfrigérant (le réfrigérant doit être
liquide).
(9) Serrez le bouchon de l'orifice de service.
(10) Resserrez le bouchon.
(11) Essai d'étanchéité de la mousse avec un détecteur de fuites halogène pour
vérifier l'écrou de la torche et les fuites de brasage. Utilisez une mousse qui
ne génère pas d'ammoniac (NH3) dans la réaction.
•
Un excès ou un manque de réfrigérant est la cause principale des problèmes de l'unité. Chargez la quantité correcte de
réfrigérant selon la description de l'étiquette à l'intérieur du manuel.
•
Vérifiez en détail l'absence de fuite de réfrigérant. Si une fuite importante de réfrigérant se produit, elle entraînera des
difficultés respiratoires ou des gaz nocifs ne contact avec une flamme.
•
Charge de réfrigérant supplémentaire
L'unité a été remplie de réfrigérant.
Veuillez vous reporter à la section "Besoins en tuyauterie" pour calculer la charge supplémentaire.
Une fois la procédure de la pompe à vide terminée, évacuez d'abord l'air du tuyau de charge, puis ouvrez les
vannes et chargez le réfrigérant de type "liquide" par la vanne d'arrêt du liquide.
A la fin, fermez les vannes et enregistrez la quantité de réfrigérant chargée.
！
Remplissage d'une bouteille avec un siphon attaché
Tenez la bouteille en position
Verticale lors du remplissage.
Tenez la bouteille à la verticale lors du remplissage.
Un tuyau de siphonage se trouve à l'intérieur, il n'est
donc pas nécessaire de mettre la bouteille à l'envers
pour la remplir de liquide
ATTENTION
- 9 -

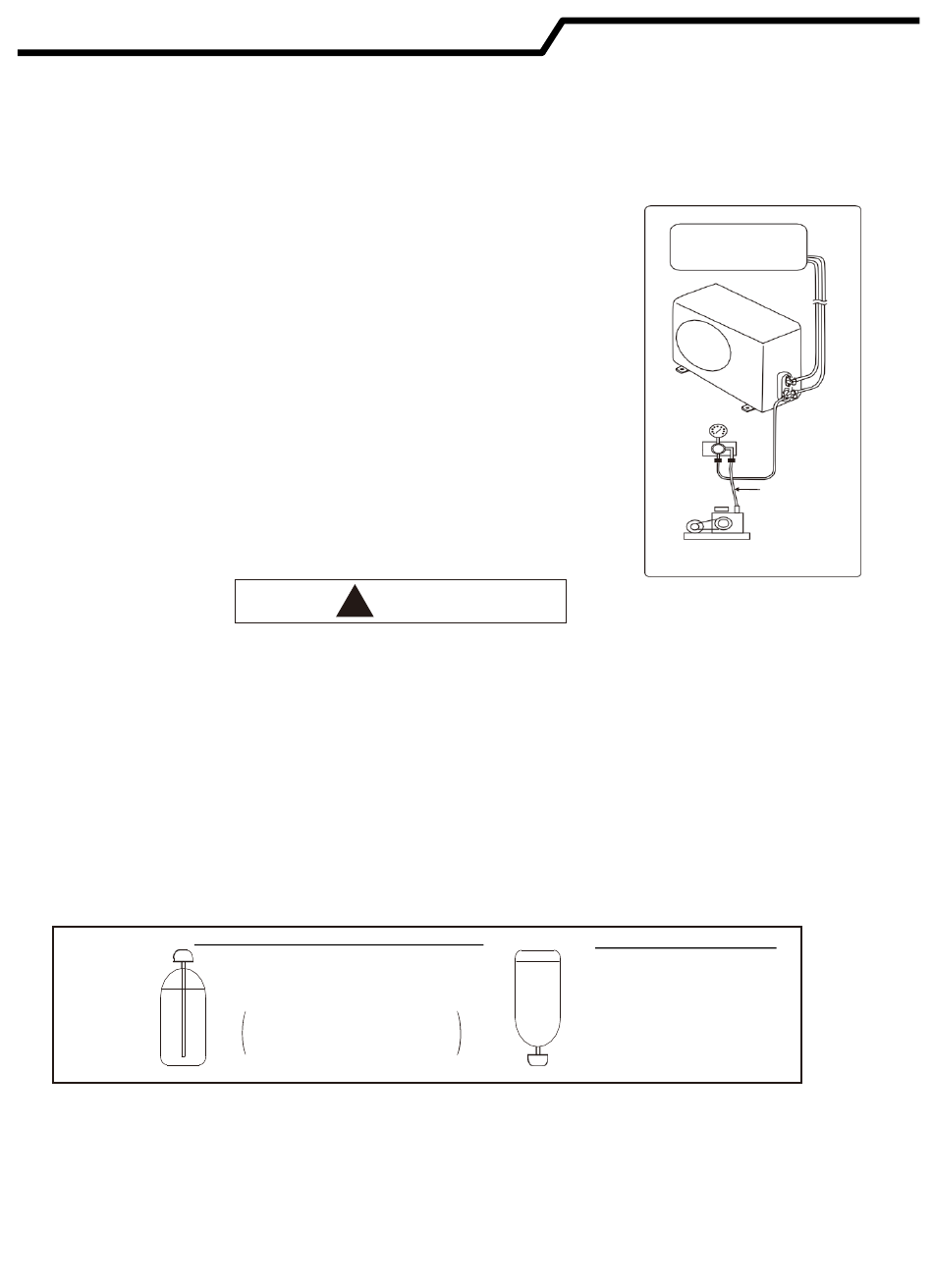

Fig.9.2
Unité int.
Unité ext.
Manomètre
Vanne du
collecteur
Tuyau de charge
(pour R410A)
Pompe
à vide
Remplissage d'autres bouteilles
Remplissage d'autres bouteilles
Tournez le cylindre
Tournez le cylindre à l'envers
à l'envers lors du lors du remplissage.
remplissage.
