Préconisationsde Mise Enœuvre - Gse Air'system Manuel D'installation

VMC Double Flux

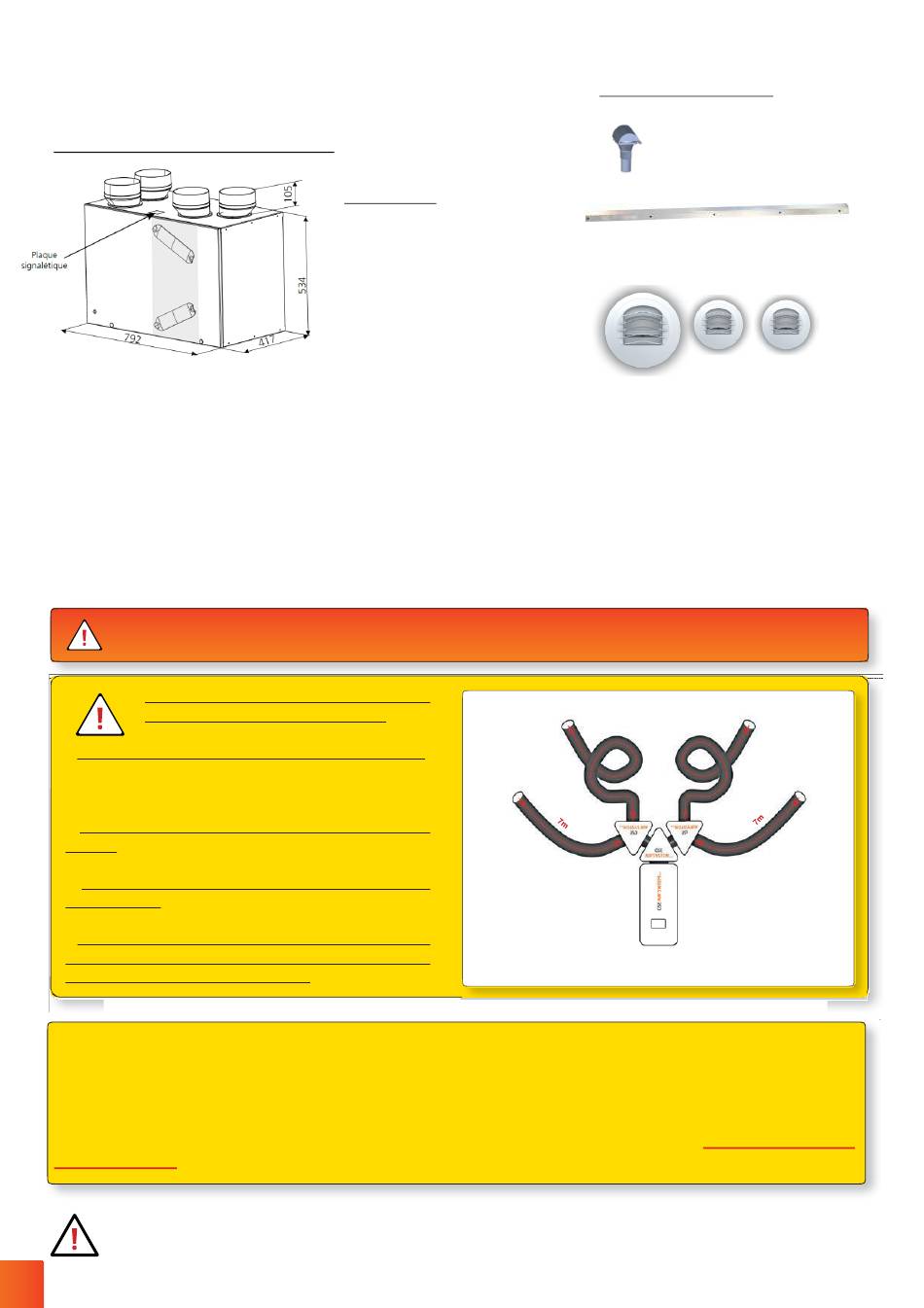

Dimensions et matériel fourni
Préconisationsde mise enœuvre
Dans le cas de l'utilisation d'un film de sous-toiture HPV, il est important d'atteindre les 10cm d'espace entre la
plaque et la sous-toiture pour pouvoir passer les gaines sous les panneaux. Vous pouvez sinon utiliser des
raccords d'étanchéité spécifiques aux sous-toitures.
OBLIGATOIREMENT isoler les gaines souples en Ø 75mm avec l'isolant fourni afin de garantir les performances
du système.
Vérifier qu'une trappe d'accès au GSE AIR'SYSTEM est présente ou en installer une si nécessaire pour les
interventionsfutures telles que le remplacementdu filtre.
Veiller à ce que les gaines respectent les
longueurs maximales préconisées:
• Entre le(s) delta(s) collecteur(s) et les panneaux :
5 mètres maximum (Longueur inférieure à 3m conseillée
pour une performanceoptimale)
•Entre la box GSE AIR'SYSTEM et le chapeau de
toiture : 10 mètresmaximum
•Entre la box GSE AIR'SYSTEM et les bouches
d'insufflation : 10 mètresmaximum
• Veiller à garder des gaines de longueurs identiques
entre la box GSE AIR'SYSTEM et chacune des
bouchesd'insufflation de la maison.(voirschéma>>>)
GSE AIR'SYSTEM n'est compatible qu'avec les plaques PORTRAIT ET PAYSAGE de la marque GSE INTEGRATION
''IN ROOF'' SYSTEM.
Le système est compatible avec tous les panneaux cadrés compatibles avec les plaques GSE INTEGRATION, mais les
performances seront optimales si l'installation est equipée de panneaux BLACK.
La pose des plaques GSE AIR'SYSTEM est à faire suivant la notice du GSE INTEGRATION "IN ROOF"SYSTEM
LA PAGE 24 ET AVANT LA POSE DES PANNEAUX PV EN PAGE 25
com/InRoof.html
Il est préférable de positionner les plaques GSE AIR'SYSTEM lors de la
pose des panneaux.
4
Monté d'usine :
4 piquages Ø160 :
• 1 piquage pour la prise d'air neuf.
• 1 piquage pour le rejet.
• 1 piquage pour le soufflage air neuf.
• 1 piquage pour l'air extrait.
2 filtres M5
1 BY-PASS partiel automatique.
Bouche 1
Non monté d'usine (fournis) :
• 1 raccord condensats.
• 1 réglette de suspension.
• 2 bouches d'extraction autoréglables Ø80mm
• 1 bouche d'extraction autoréglable Ø125mm
Bouche 2
7m
LES GAINES DOIVENT TOUTES AVOIR LA MÊME LONGUEUR.
NE SURTOUT PAS LES COUPER !
téléchargeable en ligne : www.gseintegration.
Bouche 3
7m
Bouche 4
APRÈS
