2. IMPORTANT : A LIRE ABSOLUMENT
La plupart d'entre nous ne prend pas le temps de lire les notices jusqu'au bout, alors voici en
10 lignes le minimum à savoir :
Le module convertisseur 12V -> 5V est fourni non réglé, il faut le régler pour avoir exactement
5V en sortie, sinon la raspberry PI ne va pas apprécier. Les connexions de masse du
DVRPTRV1 et du convertisseur doivent être les plus courtes possible afin de diminuer d'une
part les rayonnements indésirables (CEM) et d'autre part l'ajout de perturbations sur les
modulations TX et RX. (On peut même faire encore plus court qu'indiqué dans cette notice). Et
si votre DVRPTRV1 possède des trous de fixation, alors vous n'avez pas la bonne notice, il
vous en faut une plus récente. N'oubliez pas de régler le niveau de modulation vers 22..25 et
d'INVERSER la modulation TX dans le paramétrage du « D-Star repeater ».

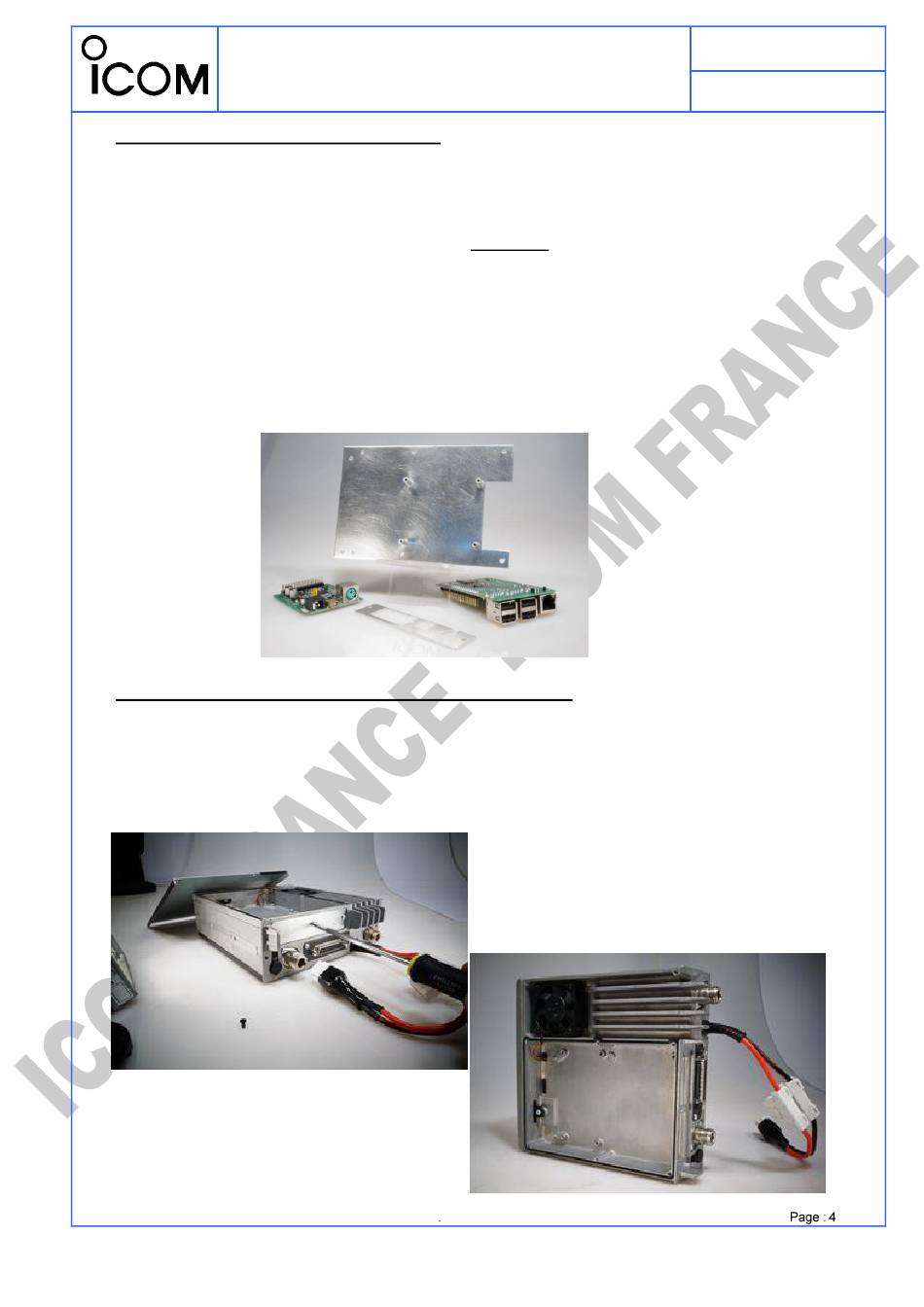

3. OUVERTURE DU MODULE RADIO UR-FR5100 /6100
-
Dévisser les 6 vis de fixation du capot, retirer le capot.
Dévisser les 3 vis de fixation de la plaque arrière d'origine, retirer cette plaque.
-
(La vis centrale sera réutilisée pour fixer la grande plaque sur le châssis)
ICOM France S.A.S
NOTICE DE MONTAGE
IF-STARKITY
DATE : 06/09/16
INDICE : 5
