Mise En Œuvre - PFS 4 4300 001 Mode D'emploi

Étape

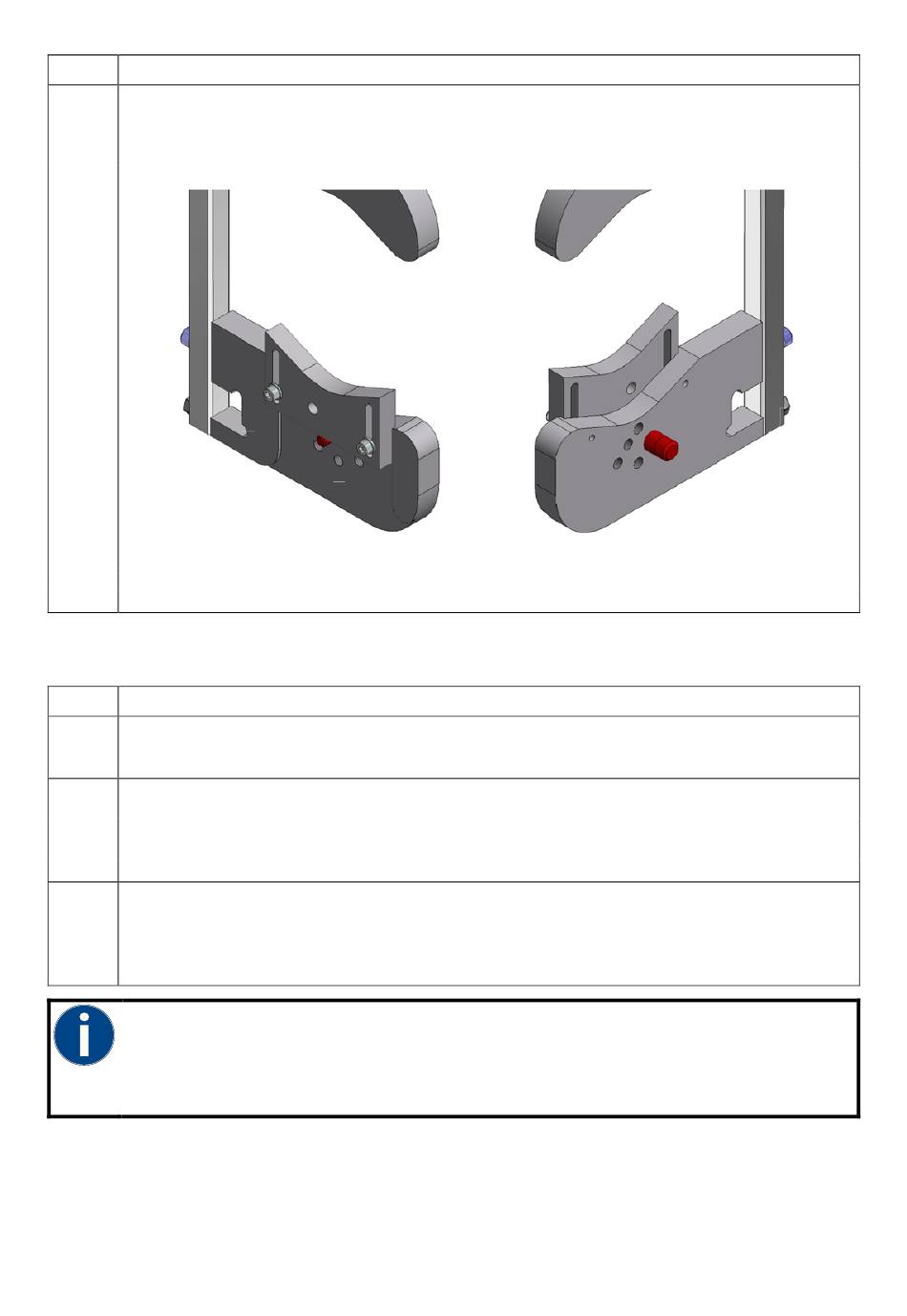

3 Déplacement des prismes de réduction vers le bas
3.1 Après avoir insérer la goupille dans son emplacement, abaissez le prisme de réduction de
manière qu'il soit en contact avec la goupille.
3.2 Ceci conclut l'ajustement.
6.3 Mise en œuvre
Étape
1 Insertion des tubes
1.1 Insérez les tubes sur les mors inférieurs et alignez le positionneur à machoires en conséquence.
2 Fermeture des mors extérieurs et serrage
2.1 A l'aide du bouton de réglage rapide, poussez le mors supérieur, vers le bas, sur la surface du
tube.
2.2 Tournez dans le sens horaire la molette de serrage afin d'effectuer le serrage.
3 Fermeture des mors intérieurs et serrage
3.1 A l'aide du bouton de réglage rapide, poussez le mors supérieur, vers le bas, sur la surface du
tube.
3.2 Tournez dans le sens horaire la molette de serrage afin d'effectuer le serrage.
Attention!
Serrez en premier les deux machoires extérieures. Et vérifiez si les tubes sont toujours droits dans
le positionneur à machoires. Si ce n'est pas le cas, ouvrez les machoires intérieures, réalignez les
tubes puis resserez les machoires intérieures. De cette manière, aucune contrainte mécanique
n'est appliquée sur la zone de soudage.
FR217 H01
Action
Action
17
