Invisible 3

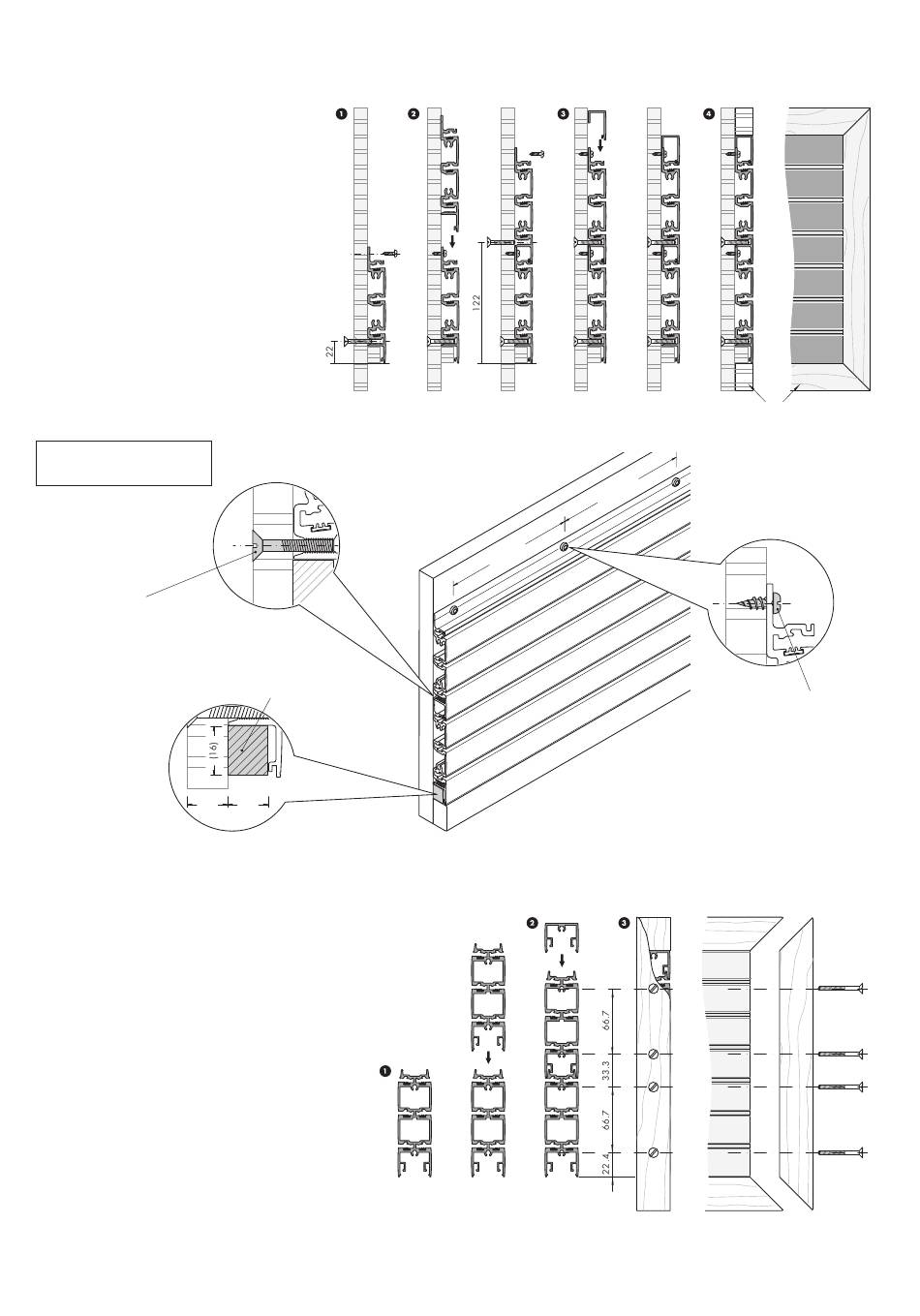

Instructions de montage : Panneau profil Invisible 3 une face
Procéder comme suit pour le montage des
profils simple face:
1. Visser le premier «panneau-profil» par l'avant
sur le panneau bois (min. 16 mm) avec des
vis 4 x 15 mm et par l'arrière avec des vis
M5 x 20 mm.
2. Positionner les «panneaux-profils» par le haut
dans le profil inférieur. S'assurer que le profil
est entièrement inséré. Les visser au panneau
bois avec des vis 4 x 15 mm.
3. Positionner le profil de fermeture Invisible 3
en partie supérieure. S'assurer que le profil
est correctement clipsé/bloqué.
4. Visser le cadre à la structure.
A Senkschraube M5 x 30 mm
A Vis à tête fraisée M5 x 30 mm
B Flachkopfschraube 4 x 5 mm
B Vis à tête plate 4 x 5 mm
A
Recommandation :
Empfehlung: mind. alle
installer une vis tous les
300 mm verschrauben
300 mm minimum
19
Instructions de montage : Panneau profil Invisible 3 double face
Procéder comme suit pour le montage des panneaux-pro-
fils double face:
1. Positionner les panneaux-profils double face les uns
au-dessus des autres. S'assurer que les profils sont
correctement clipsés/bloqués.
2. Positionner le profil de fermeture en partie supérieure.
S'assurer que le profil est correctement clipsés/bloqué.
3. De préférence fixer un cadre (par ex. en bois) en le vis-
sant sur les chants dans les panneaux profils Invisible 3.
28 1/2018 (FR)
Recommandation : barre
Empfehlung: Leiste zur
de soutien du bord de
Abstützung der untersten
profilé inférieur
Paneelprofilkante
13.5
150
150
v
Cadre
B
Recommandation : utiliser tous
Empfehlung:
les points de fixation, fixer une vis
Alle Befestigungspunkte nutzen,
tous les 150 mm
d.h. alle 150 mm verschrauben
