D 7765 page 4
3.
Autres caractéristiques
3.1
Caractéristiques générales et hydrauliques
Position de montage
Recouvrement des
distributeurs 3/2
Pression de service
Capacité de surcharge statique orifices A, B et C env. 2 x p
Matière carter et traitement
de surface
Masse (poids) env. kg
Fluide hydraulique
Températures
Débit
Limitation de débit

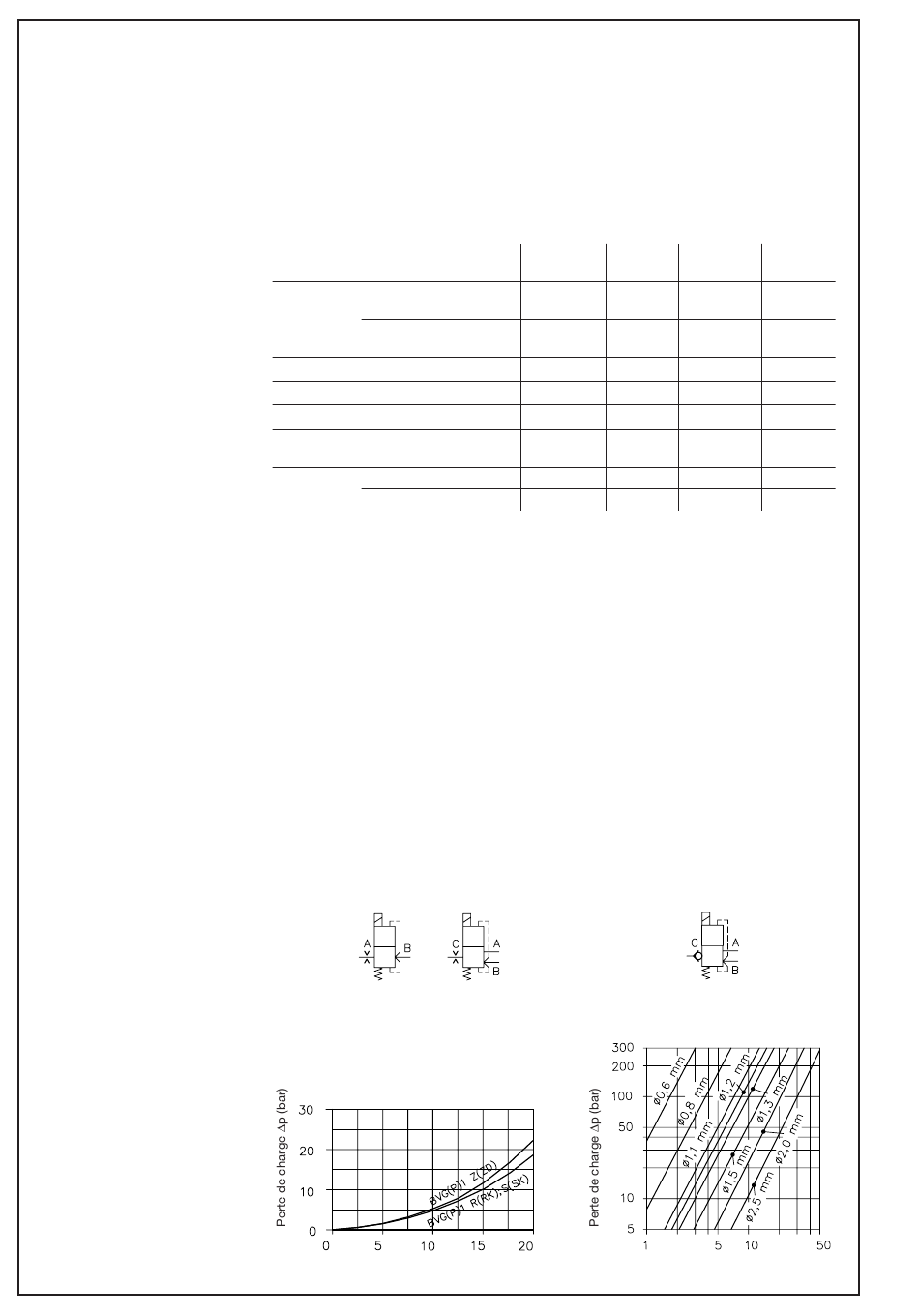

Caractéristiques |p-Q
Viscosité de l'huile pen-
dant la mesure 60 mm
quelconque
négatif (Le passage d'un sens de circulation à l'autre ne se fait qu'une fois atteinte la position de fin
de course). Pendant la commutation, tous les orifices sont reliés entre eux.
suivant tableau 4, paragraphe 2.1
acier nitruré en phase gazeuse (bloc de base)
Complet avec
commande
G.., G 24 EX,
L.., X.., WG.., M..
électrique
GM.., LM..,
XM.., WGM..
hydraulique
H, H 1/4
pneumatique
P
manuelle
A
manuelle
CD
avec crantage
KD
mécanique
T
K
Huile hydraulique selon DIN 51 524 part. 1 à 3; ISO VG 10 à 68 selon DIN 51519
Plage de viscosité : mini env. 4; maxi env. 1500 mm
Conviennent également les fluides hydrauliques biodégradables de modèle HEPG (polyalkylène
glykol) et HEES (esters synthétiques) pour des températures de service maxi d'env. +70°C
Ambiante : env. -40 ... +80°C
De l'huile : -25 ... +80°C; tenir compte de la plage de viscosité
Ambiance : admissible jusqu'à -40°C (attention à la viscosité initiale!) lorsque la température
d'équilibre est supérieure d'au moins 20K en cours de fonctionnement. Fluides hydrauliques
biodégradables : observer les instructions du fabricant. Ne pas dépasser +70°C pour que les joints
d'étanchéité ne soient pas attaqués.
Les restrictions dans le cas des bobines anti-déflagrantes sont également à prendre en
considération !
Q
suivant paragraphe 2.1
maxi
Dans les circuits à accummulateur ou en cas de raccordement sur des circuits haute pression avec
des débits pompe élevés (alimentation collective ou centrale), les débits doivent être limités à Q
(paragraphe 2.1) en fonction de la pression système à l'aide de diaphragmes.
Le diaphragme doit toujours être situé du côté de l'accumulateur. Pour les valves ..Z.., il se trouve
dans l'orifice C. Si l'on désire qu'il soit installé dans l'orifice A ou B, il convient de le spécifier
expressément. Pour plus de détails, se reporter au tableau 2, paragraphe 2.1.
Le clapet anti-retour empêche un renversement intempestif du sens de l'écoulement. Même
possibilité de montage pour le diaphragme.
Diaphragme
Distributeurs de base
2
/s
maxi
BVG(P) 1 R
BVG(P) 1 S
1,0
0,9
0,6
0,5
0,9
0,9
0,6
0,9
2
/s; Service optimal : env. 10...500 mm
Clapet anti-retour
Diaphragmes supplémentaires (Les cotes
intermédiaires sont a extrapoler)
Débit Q (l/min)
BVG 1 Z
BVG(P) 1 RK
BVP 1 ZD
BVP 1 Z
BVG(P) 1 SK
BVG 1 ZD
1,2
1,2
1,1
1,0
0,8
---
0,7
---
1,1
---
1,1
---
0,8
---
1,1
---
Débit Q (l/min)
1,7
1,5
---
---
---
---
---
---
2
/s
maxi
