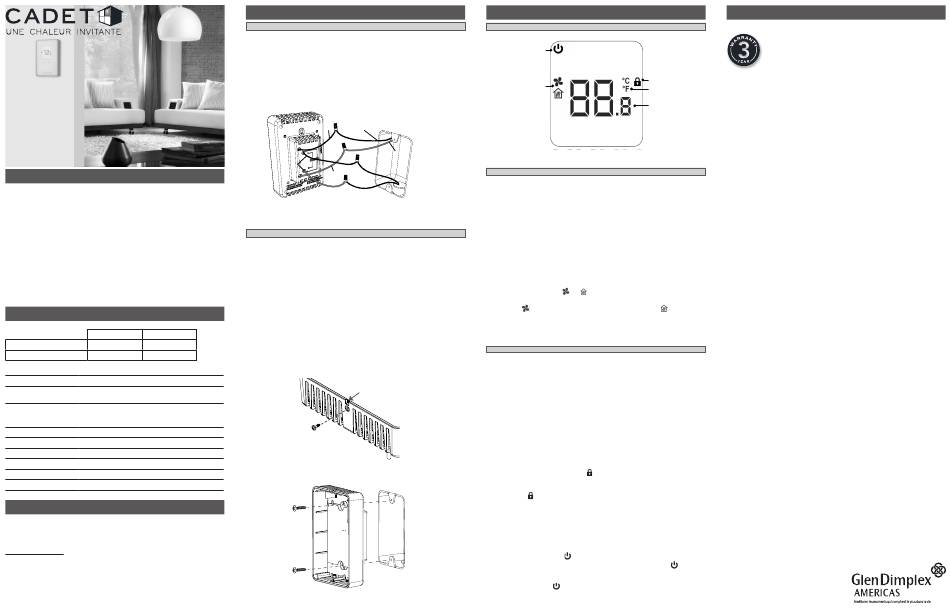

GUIDE D'UTILISATION
GUIDE D'UTILISATION
SÉRIE TEN
SÉRIE TEN
THERMOSTAT ÉLECTRONIQUE
THERMOSTAT ÉLECTRONIQUE
À TENSION DE SECTEUR
À TENSION DE SECTEUR
INSTRUCTIONS IMPORTANTES
Ce produit doit être installé par un électricien qualifié.
Afin d'éviter un incendie, une décharge électrique ou un décès accidentel,
couper l'alimentation électrique à partir du disjoncteur ou du fusible avant
l'installation.
Avant de procéder à l'installation:
• Vérifier que l'appareil de chauffage qui sera raccordé à ce thermostat est
dans l'étendue de la charge spécifiée.
• Vérifier que la tension correspond à celle de l'appareil de chauffage.
• Utiliser uniquement des conducteurs en cuivre pour le raccordement.
• Il est nécessaire que ce thermostat soit fixé à un coffret électrique approuvé
aux normes de sécurité.
Conserver ce manuel dans un endroit sûr à des fins de
consultation ultérieure.
NOTICE TECHNIQUE
TEN252DW
TEN362DW
Charge maximale (120/240 V)
1500 W / 3000 W
1800 W / 3600 W
Intensité maximale
10.4 A
15 A
Catégorie
120/208/240 V 50-60Hz
Compatibilité avec
Compatible avec les radiateurs électriques à air pulsé,
systèmes de chauffage
ainsi que les convecteurs et les plinthes chauffantes
Réglable de 5 °C à 30 °C (41 °F à 86 °F)
Plage de température
Lisible -40 °C à 70 °C (-40 °F à 158 °F)
Affichage LCD peut se dégrader à 0 °C (32 °F)
Raccordement
Bipolaire, 4 fils
Logiciel
Classe A
Homologation
cULus
Tension de choc
2500
Degré de pollution
PD2
FCC/IC
Classe B
TECHNICAL SUPPORT
Merci pour votre achat! Question ou problème? On vous répond
par un seul coup de fil, un courriel ou une conversation en ligne! Ça
vous fera gagner du temps au lieu de vous déplacer au magasin!
Service après-vente
Telephone :
855.223.3887 (des États-Unis)
800.668.6663 (du Canada)
Courriel :
customerservice@cadetheat.com
Clavardage en direct: cadetheat.com (nous joindre)
7216290200R00
INSTALLATION
INSTRUCTIONS DE RACCORDEMENT
1.
Raccorder le fil noir 'L1' du thermostat au fil d'alimentation sous tension.
2.
240 V : Raccorder le fil rouge 'L2' du thermostat au deuxième fil
d'alimentation sous tension
120 V : Raccorder le fil rouge 'L2' du thermostat au fil d'alimentation
neutre
3.
Raccorder le fil de charge noir (Load) du thermostat au fil sous tension
de l'appareil de chauffage.
4.
240 V : Raccorder le fil de charge rouge (Load) du thermostat au fil sous
tension de l'appareil de chauffage.
120 V : Raccorder le fil de charge rouge (Load) du thermostat au fil
neutre de l'appareil de chauffage.
À l'alimentation
À l'alimentation
L1
L1
electrique
electrique
L1
L1
L2 ou
L2 ou
neutre
neutre
Load
Load
L2
L2
À l'appareil de
À l'appareil de
chauffage
chauffage
INSTALLATION DU THERMOSTAT
Le thermostat doit être fixé au mur après avoir fait les raccordements
électriques.
1.
Enlever la petite vis en dessous du thermostat à l'aide d'un tournevis
cruciforme n
o
1.
2.
Insérer soigneusement la pointe d'un petit tournevis à tête plate dans la
fente entre la façade et le boitier gris, et écarter doucement pour enlever
la façade.
3.
Placer le thermostat sur la boite de jonction et le fixer à l'aide des deux
vis fournies.
Note: La partie saillante du boitier sera encastrée dans la boite de
jonction.
4.
Replacer la façade et insérer la vis enlevée ultérieurement.
5.
Enlever la pellicule protectrice avant l'utilisation.
Insérer un tournevis
à pointe plate ici
CONTRÔLE
AFFICHAGE
Mode veille (éteint)
Verrouillage
Mode de chauffage
Affichage de la
(air pulsé,
température
convection/plinthes
Température
chauffantes)
CONFIGURATION
Affichage de la température
Pour régler la préférence de l'affichage de la température :
+
-
1. Appuyer sur
et
en même temps.
-
2. Appuyer sur
une fois.
°C
ou
°F
clignotera.
+
3. Appuyer sur
pour changer l'affichage de la température.
4. L'affichage clignotera pendant 3 secondes avant de retourner à l'affichage
principal.
Mode de chauffage
Choisir le mode de chauffage qui convient à votre appareil de chauffage. Si
le mode incorrect est choisi, votre appareil de chauffage risque de faire des
cycles courts ou maintenir une température inconsistante.
+
-
1. Appuyer sur
et
en même temps
-
2. Appuyer sur
deux fois.
ou
clignotera.
+
3. Appuyer sur
pour changer le mode de chauffage.
Choisir
pour les appareils de chauffage à air pulsé ou
convecteurs (y compris les plinthes chauffantes)
4. L'affichage clignotera pendant 3 secondes avant de retourner à l'affichage
principal.
FONCTIONS
Réglage de la température
La température ambiante est affichée à l'écran, sauf lors du réglage de la
température. Pour régler la température :
+
-
1. Utiliser les touches
et
pour régler la température désirée.
2. L'affichage clignotera pendant 3 secondes avant de retourner à l'affichage
principal.
Le réglage de la température sera conservé même suite à une panne de
courant.
Verrouillage
Utiliser la fonction verrouillage pour empêcher que les réglages soient
changés par inadvertance.
To enable:
+
-
1. Appuyer sur
et
en même temps.
-
2. Appuyer sur
4 fois. Le symbole
apparaitra.
+
3. Appuyer sur
pour activer la fonction verrouillage. L'affichage clignotera
pendant 3 secondes avant de retourner à l'affichage principal.
Le symbole
demeurera visible pour indiquer que la fonction verrouillage
est activée.
+
-
Pour désactiver, appuyer et maintenir les touches
et
.
Standby (OFF)
Utiliser le mode veille pour éteindre le chauffage indéfiniment.
+
-
1. Appuyer sur
et
en même temps.
2. Appuyer sur - 4 fois. The
icon will blink.
3. Appuyer sur + pour activer la fonction verrouillage. Le symbole
clignoter pour indiquer que la fonction verrouillage est activée.
4. L'affichage clignotera pendant 3 secondes avant de retourner à l'affichage
principal.Le symbole
demeurera visible pour indiquer que la fonction de
mise en veille est activée.
+
-
Pour désactiver, appuyer et maintenir les touches
et
.
GARANTIE
Si votre thermostat est considéré comme étant défectueux
dans les trois ans qui suivent la date d'achat, cadet réparera ou
remplacera le produit à sa discrétion.
La garantie sera annulée si des dommages sont subis par raison
de mauvais usage ou d'installation fautive.
Voir http://cadetheat.com/product-warranty pour de plus
amples détails.
pour les
cesse de
Dans le cadre de notre politique d'amélioration
continue de nos produits, nous nous réservons le
droit de modifier les spécifications sans préavis.
© 2020 Glen Dimplex Americas
