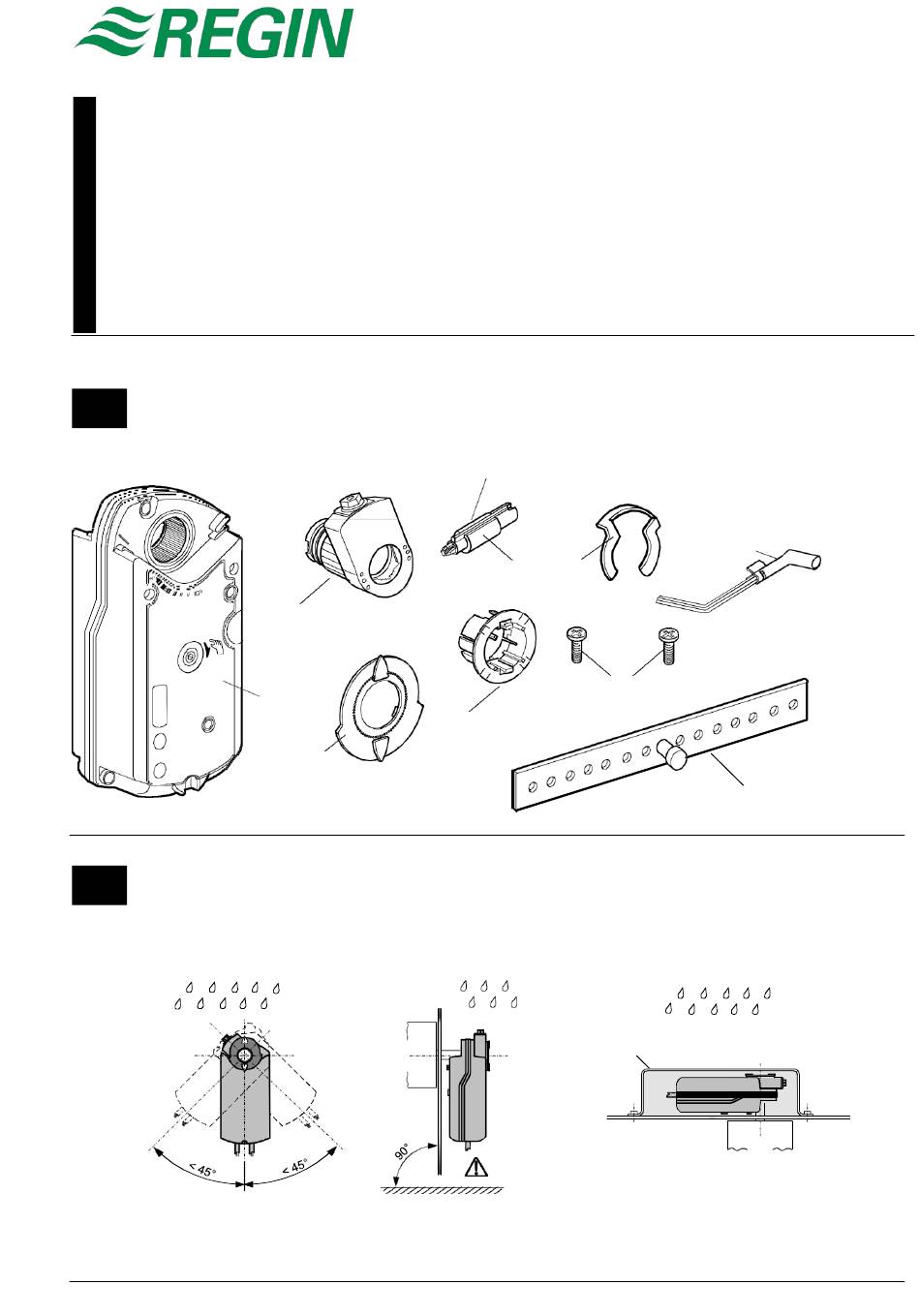

Lieferumfang
Deliverables
A
Contenu
Leverans
Hinweise / Warnungen
Notes / Warnings
B
Indications / Mise en garde
Hänvisningar / Varningar
AB Regin
Drehantrieb mit Federrücklauf
Rotary-type spring return actuator
Servo-moteur à action angulaire avec ressort de rappel
Spjällställdon med vridande rörelse och fjäderåtergång
Luchtklepservomotor voor veertuggang
Servocomando rotativo con emergenza in chiusura
Kääntoliikkeinen toimimoottori jousipalautuksella
Actuador de acción rotativa con muelle de retorno
旋转型帶弹簧复位的风阀驱动器
로터리 타입의 스프링 리턴식 조작기
ロータリー式ダンパーアクチュエータ（スプリングリターン）
Leveringsomvang
Contenuto
Toimituslaajuus
Contenido
b
a
c
Aanwijzingen / Waarschuwingen
Messa in servizio / Indicazioni
Huomauksia / Varoituksia
Indicaciones / Consejos
2019-07-03
RDAS7S-24S / RDAS7S-230S
j
d
4.8 x 13
DIN 7981
g
e
IP54
ASK75.3
IN20036 Rev A
RDAS7S...
Leverancens omfang
设备构件
제품의 공급 (구성품)
製品及び付属品
h
f
Bemærkninger / Advarsler
提示 / 警告
주의 사항
保護等級／注意
