Kezelési- és karbantartási útmutatás a nevezett készítményhez:
PLANETA GTM és PTM futómacskák
I. PLANETA GTM és PTM futómacskák
1. Futómacskák terhek T-tartókon vagy más, hasonló profilokon való mozgatásához.
2. A PTM kézi futómű két oldallapból áll, amelyekre a futókerekek vannak rászerelve,
azonkívül egy menetes csapból anyákkal, távtartó gyűrűből és függesztőlapból tevődik
össze. A távtartó gyűrűkkel lehet a szükséges peremszélességet beállítani.
3. A GTM kézi futómű egy oldallapon rögzített kivitelű kézi lánckerékkel, egy meghajtó
orsóval valamint a kézi üzemhez fogkoszorúval ellátott futókerekekkel rendelkezik. A
futómű egyéb részei megfelelnek a kézi futóműnek.
típus
GTM/PTM-05
GTM/PTM-10
GTM/PTM-20
GTM/PTM-30
GTM/PTM-50
GTM/PTM-100
GTM-200

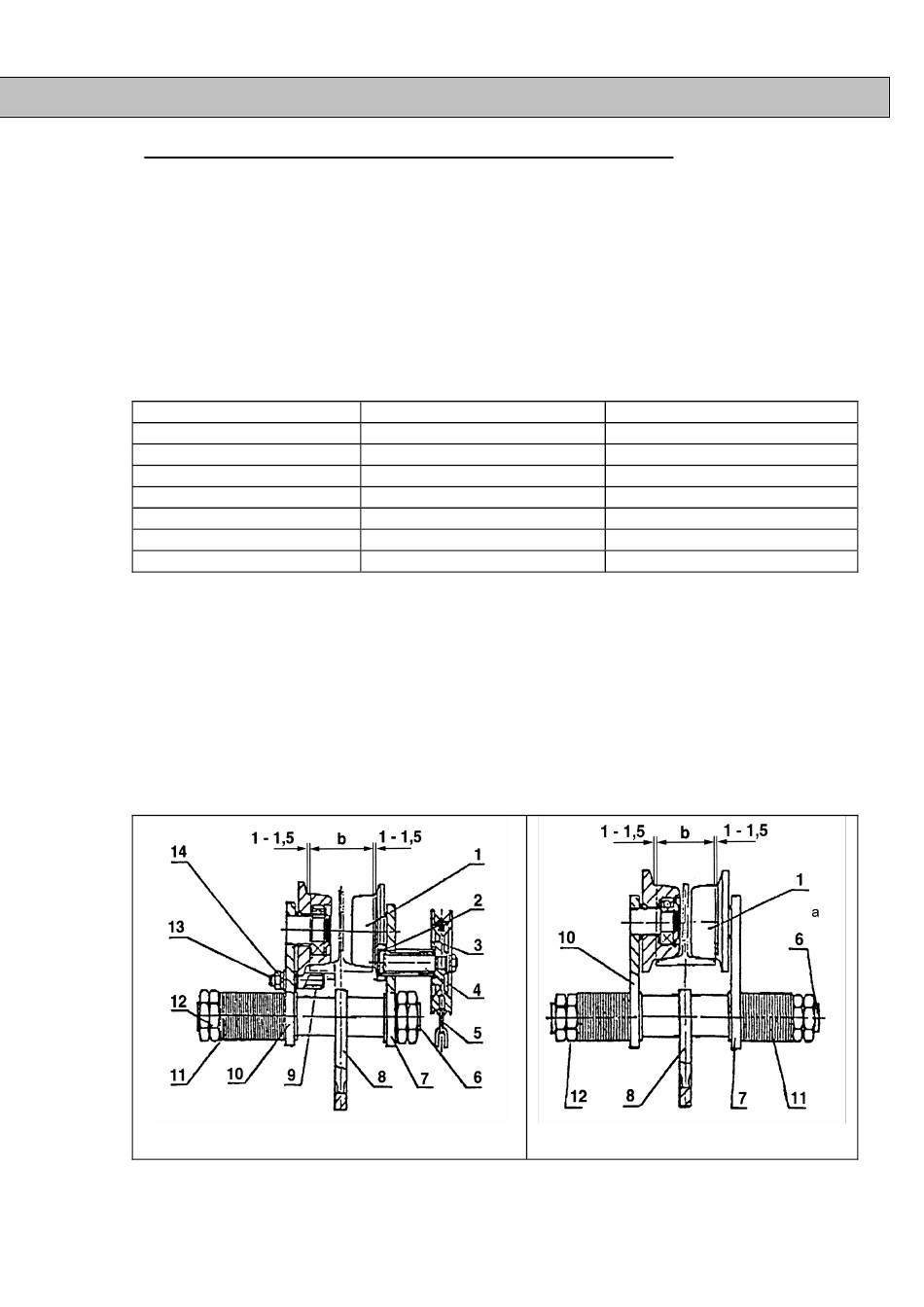

II. Pótalkatrész lista
1. Futókerék fogkoszorúval
1a. Futókerék fogkoszorú nélkül
2. Meghajtó kis fogaskerék
3. Kézikerék
4. Kézikerék tengely
5. Kézi lánc
6. Tartó csap
7. Jobboldali oldallap
Terhelhetőség kg-ban
500
1000
2000
3000
5000
10000
20000
8. Tartószem
9. Kúszóbiztosító hüvely
10. Baloldali oldallap
11. Tárcsa
12. Anyacsavar
13. Menetes csap
14. Anyacsavar
1
- 44 -
Peremszélesség mm-ben
50-220
58-220
66-220
74-220
98-220
98-220
136-203/178-305
H
2
