1. Caractéristiques techniques
Le DSO-138 est facile à utiliser et possède toutes les fonctions principales d'un oscilloscope.
Fréquence d'échantillonnage max.
Largeur de bande analogique
Sensibilité
Tension d'entrée max.
Impédance d'entrée
Résolution
Longueur d'enregistrement
Plage de base de temps
Modes de déclenchement
Amplitude de position de déclenchement
Alimentation électrique
Consommation électrique
Dimensions
Poids

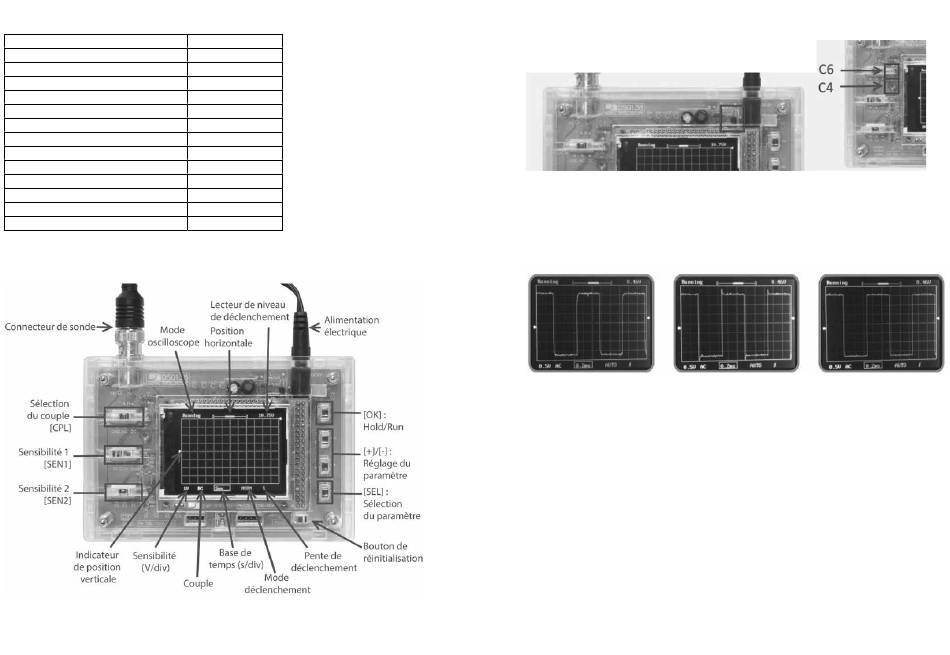

2. Utilisation
L'oscilloscope DSO-138 est immédiatement prêt à l'utilisation et ne nécessite pas de configuration.
[CPL] : Commutation entre AC, DC et GND
[SEN1] : premier réglage de sensibilité
[Sen2] : deuxième réglage de sensibilité
1 Méch/s
0 – 200 KHz
10 mV/div – 5 V/div
50 Vpk
1 Mohm / 20 pF
12 bits
1024
500 s/div – 10 µs/div
Auto, normal, single
50 %
90 V DC (8 – 12 V)
~120 mA
117 x 76 x 15 mm
70 g
[OK] : maintien de l'affichage en cours
[+]/[-] : réglage du paramètre sélectionné par [SEL]
[SEL] : sélection du paramètre
2
Etalonnage
Vous pouvez étalonner votre appareil dans la mesure où il peut y avoir de petites tolérances.
Procédez comme suit :
1. Raccordez le clip rouge au terminal du signal de test.
2. Réglez [SEN1] sur 0,1 V et [SEN2] sur X5.
3. Réglez [CPL] sur AC ou DC.
4. Réglez la base de temps sur 0,2 ms. Une seule forme d'onde doit être visible (voir ci-dessous).
5. Réglez C4 à l'aide d'un tournevis jusqu'à ce que vous obteniez un bon signal.
6. Réglez [SEN1] sur 1 V et [SEN2] sur X1, et modifiez C6 jusqu'à obtenir une forme d'onde
rectangulaire.
Trop faible
Modes de déclenchement
Un déclenchement se produit lorsque la tension dépasse une valeur maximale prédéfinie. Les
oscilloscopes utilisent ces déclenchements comme points de référence pour pouvoir afficher une
forme d'onde stable.
Mode Auto : l'écran est actualisé automatiquement, indépendamment des déclenchements.
Mode Normal : l'écran est actualisé par un déclenchement uniquement.
Mode Single : l'écran s'actualise après un déclenchement uniquement puis passe immédiatement
en mode HOLD.
3. Consignes de sécurité
Veuillez respecter les consignes de sécurité qui suivent :
L'appareil doit être utilisé dans un environnement sec uniquement, il ne doit pas être mouillé ni
exposé à l'humidité.
Cet appareil n'est pas un jouet, il comporte des petites pièces pouvant être avalées ou provoquer
un étouffement.
Un fonctionnement parfait n'est pas garanti en cas d'utilisation d'accessoires d'un autre fabricant.
Nous vous conseillons d'utiliser uniquement des accessoires d'origine.
L'utilisation d'une tension inadaptée ou trop forte peut endommager l'appareil, provoquer un
incendie ou des blessures par choc électrique.
Trop fort
Correct
3
