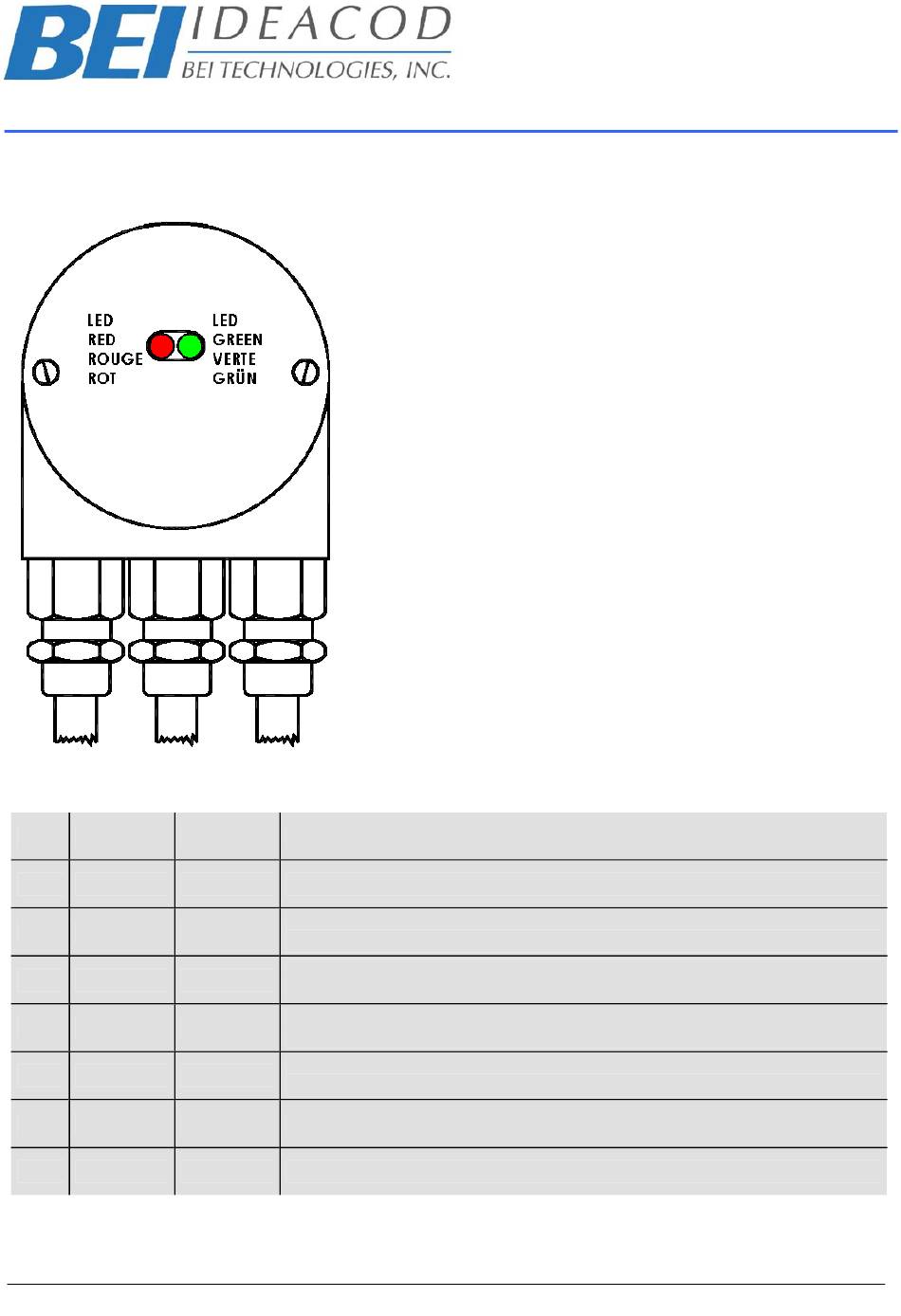

6.3. LEDs de diagnostic intégrées au boîtier de raccordement
No. LED rouge
1 éteinte
2 allumée
3 allumée
4 clignotante
5 allumée
6 éteinte
7 éteinte
LED verte Etat général du codeur / cause possible
éteinte Codeur non alimenté
Le codeur n'a pas reçu de donnée de configuration
allumée
Ex : Adresse incorrecte, bus mal connecté...
Le codeur reçoit une configuration / des paramètres incorrectes
clignotante
Ex : le paramètre ''Max-range'' trop grand
Le codeur est opérationnel mais n'est pas adressé par le maître
allumée
Ex : adresse incorrecte dans la configuration
Le codeur n'a pas reçu d'informations depuis une longue période (env. 40s)
éteinte
Ex : Le bus de terrain a été coupé
allumée Mode opérationnel normal, en échange de données
clignotante Commissioning mode
BEI IDEACOD SAS
Espace Européen de l'Entreprise
9, rue de Copenhague
B.P. 70044 Schiltigheim
F 67013 Strasbourg Cedex
MANUEL PROFIBUS
2 leds sont intégrées à la boîte à bornes
Elles indiquent l'état du codeur sur le bus de terrain
La Led rouge est utilisée pour indiquée une erreur, la
verte indique l'état du codeur. Chaque Led peut être
dans
clignotante. 7 des 9 combinaisons possibles sont
utilisées pour indiquer l'état général du codeur
Lors de la mise en service, ces Leds permettent de
diagnostiquer rapidement des causes possibles de
non fonctionnement
version 4.03
3 états différents :
Tél : +33 (0)3 88 20 80 80
Fax : +33 (0)3 88 20 87 87
Mail : info@bei-ideacod.com
Web : www.bei-ideacod.com
éteinte, allumée et
