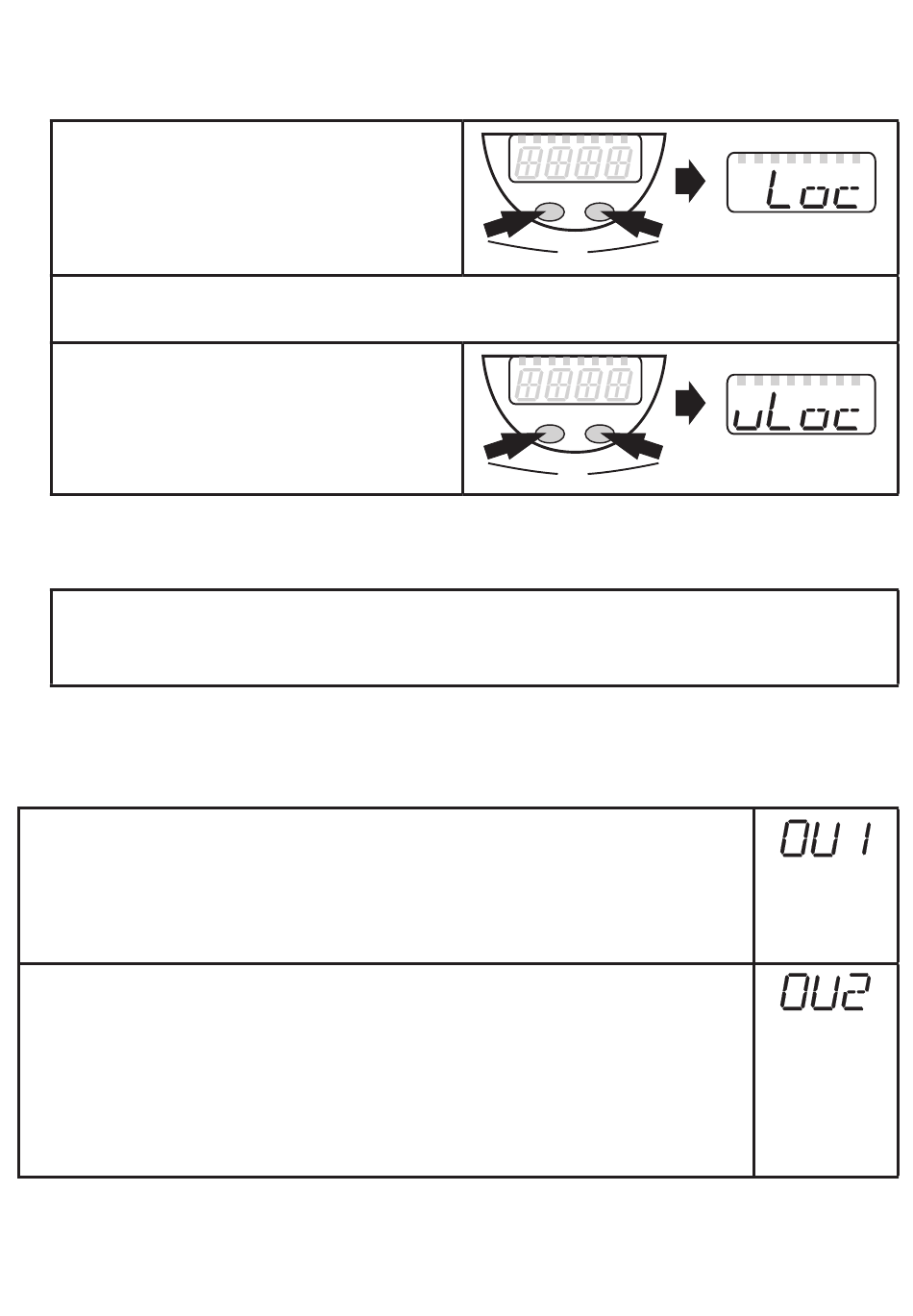

• Verrouiller / déverrouiller
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse pro-
grammation non intentionnelle�
► S'assurer que l'appareil est en mode
de fonctionnement normal�
► Appuyer sur [Mode/Enter] + [Set]
pendant 10 s�
> [Loc] est affiché�
Durant le fonctionnement : [Loc] est affiché brièvement si l'on essaie de changer les
valeurs des paramètres�
Pour déverrouiller :
► Appuyer sur [Mode/Enter] + [Set]
pendant 10 s�
> [uLoc] est affiché�
A la livraison : non verrouillé�
• Timeout:
Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s,
l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit
changée�
9.2 Réglage des signaux de sortie
9.2.1 Réglage de la fonction de sortie
► Sélectionner [OU1] et régler la fonction de commutation :
[Hno] = fonction hystérésis / normalement ouvert,
[Hnc] = fonction hystérésis / normalement fermé,
[Fno] = fonction fenêtre / normalement ouvert,
[Fnc] = fonction fenêtre / normalement fermé�
► Sélectionner [OU2] et régler la fonction :
[Hno] = fonction hystérésis / normalement ouvert,
[Hnc] = fonction hystérésis / normalement fermé,
[Fno] = fonction fenêtre / normalement ouvert,
[Fnc] = fonction fenêtre / normalement fermé,
[I] = signal 4...20 mA proportionnel à la pression,
[U] = signal 0���10 V proportionnel à la pression�
