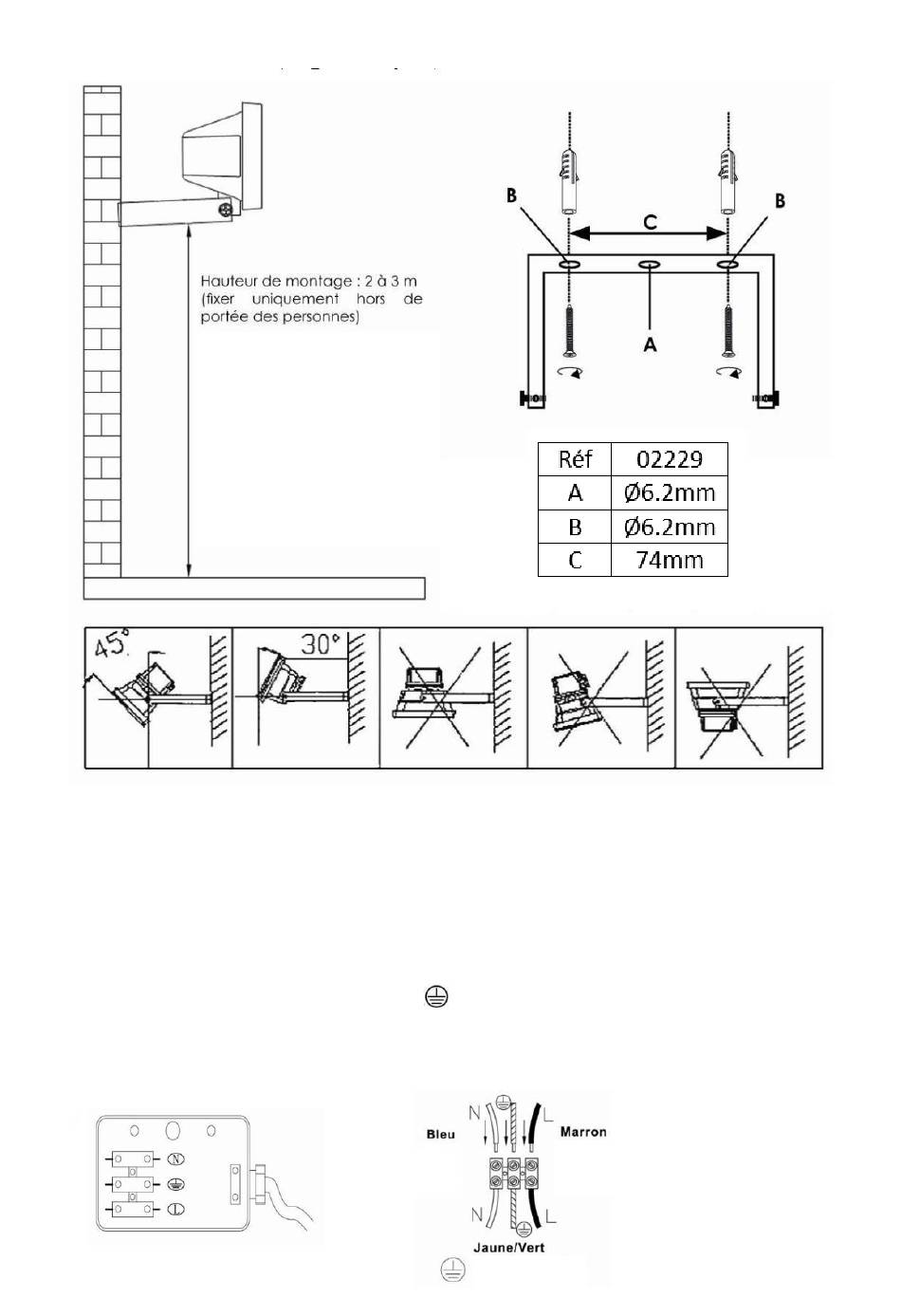

3.2 Branchement électrique
1- Votre alimentation électrique doit se composer de 3 fils: une phase (fil marron), un neutre (fil bleu) et
une terre (fil jaune et vert).
2- Utilisez le câble d'alimentation H05RN-F 3G1mm² (fourni)
3- Dénudez les fils d'alimentation sur 8mm au maximum. Le fil de terre du câble d'alimentation doit être
plus long que le fil de phase et le fil de neutre
4- Déposer le couvercle du boitier de connexion en dévissant les 4 vis cruciformes. Veillez à ne pas perdre
le joint en caoutchouc et assurez-vous que le presse-étoupe et le serre-câble soient bien serrés.
5- Connectez :
La terre de votre alimentation à la borne (
-
Le fil de la phase de votre alimentation à la borne (L) du bornier
-
Le fil de neuter de votre alimentation à la borne (N) du bornier
-
6- Remontez le couvercle du boîtier de connexion en remplaçant soigneuseement le joint caoutchouc
SODISE Z.A.de Stang-Ar-Garront 29150 Châteaulin
)du bornier
NIU 02229 V1.0
