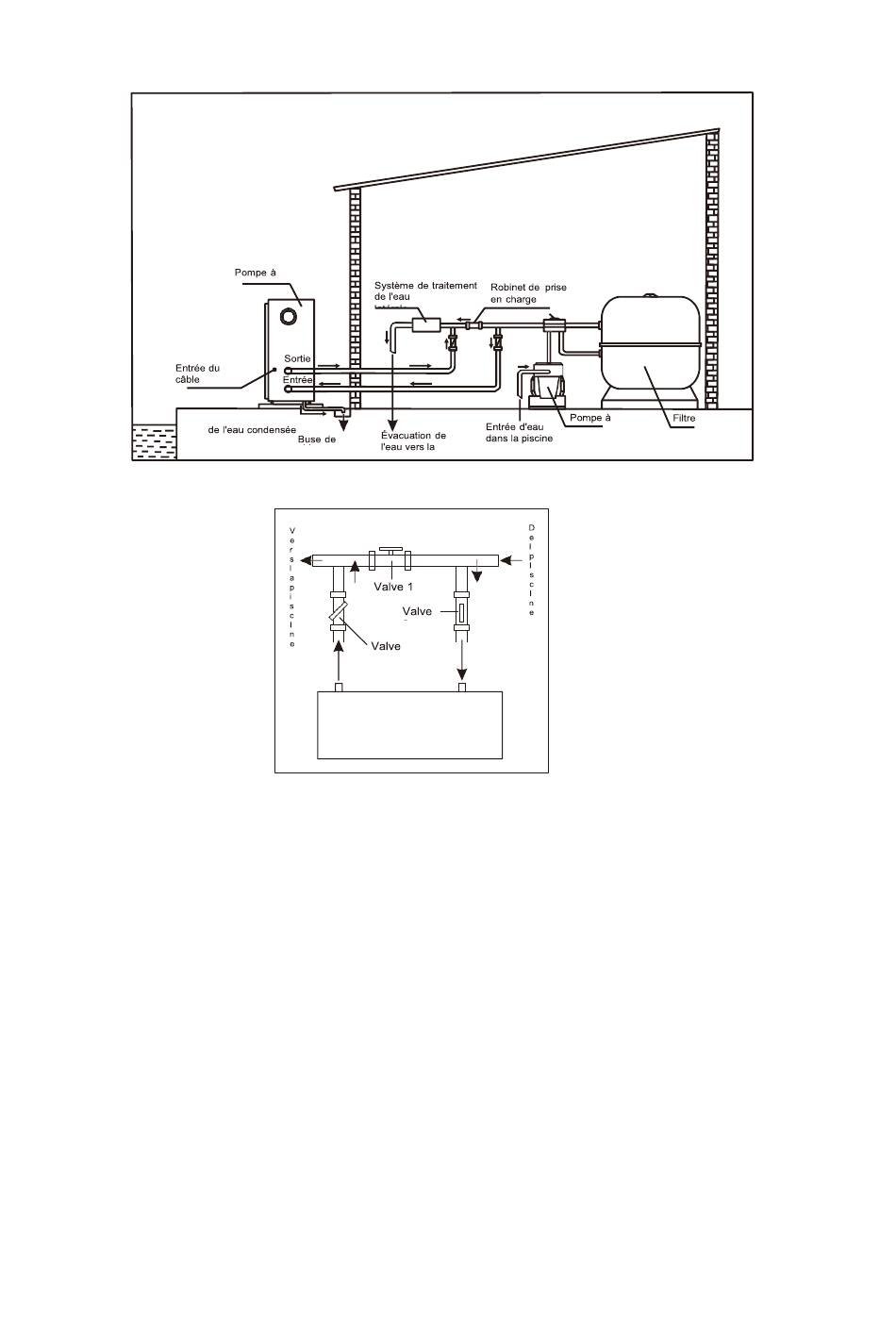

5. Norme d'installation
Remarque: cette installation n'est qu'un exemple
Conduite d'évacuation
6. Réglage de la dérivation
Le fonctionnement optimal de la pompe à chaleur est atteint lorsque la pression du gaz réfrigérant
est d'environ 20+/-2 bars. Cette pression peut être lue sur le manomètre situé à côté du panneau de
contrôle de la pompe à chaleur. Le réglage permet de régler le débit hydraulique optimal qui passe
au travers de l'appareil.
Remarque: en l'absence d'une dérivation ou en cas de mauvais réglage, il est possible que la pompe
à chaleur ne fonctionne pas de façon optimale. Elle peut être endommagée. Dans de tels cas, la
garantie ne joue pas.
7. Câblage électrique
Important : Bien que la pompe à chaleur soit électriquement isolée du reste de l'installation de la
piscine, un flux électrique pourrait se propager vers ou depuis l'eau de la piscine. Il est donc toujours
nécessaire de protéger l'appareil des courts-circuits en le reliant à la terre. Pensez également à créer
une continuité de masse.
Vérifiez avant tout que la tension du secteur correspond à celle de la pompe à chaleur. Il est obligatoire
d'installer un disjoncteur bipolaire dédié à la pompe à chaleur (de type lent courbe D) avec un câblage
adapté à la puissance de la pompe a chaleur. (Voir la table ci-dessous).
Connectez les câbles électriques au bornier marqué 'TO POWER SUPPLY'. À côté de ce dernier, il y a
un deuxième bornier marqué 'TO PUMP (pompe de filtration) (max.5A/240V).
Celui-ci sert à piloter un contacteur qui enclenche votre filtration via l'horloge intégré à la pompe à chaleur
(Très peu utilisé).
BY-
évacuatio
arrivée
POMPE À
10
