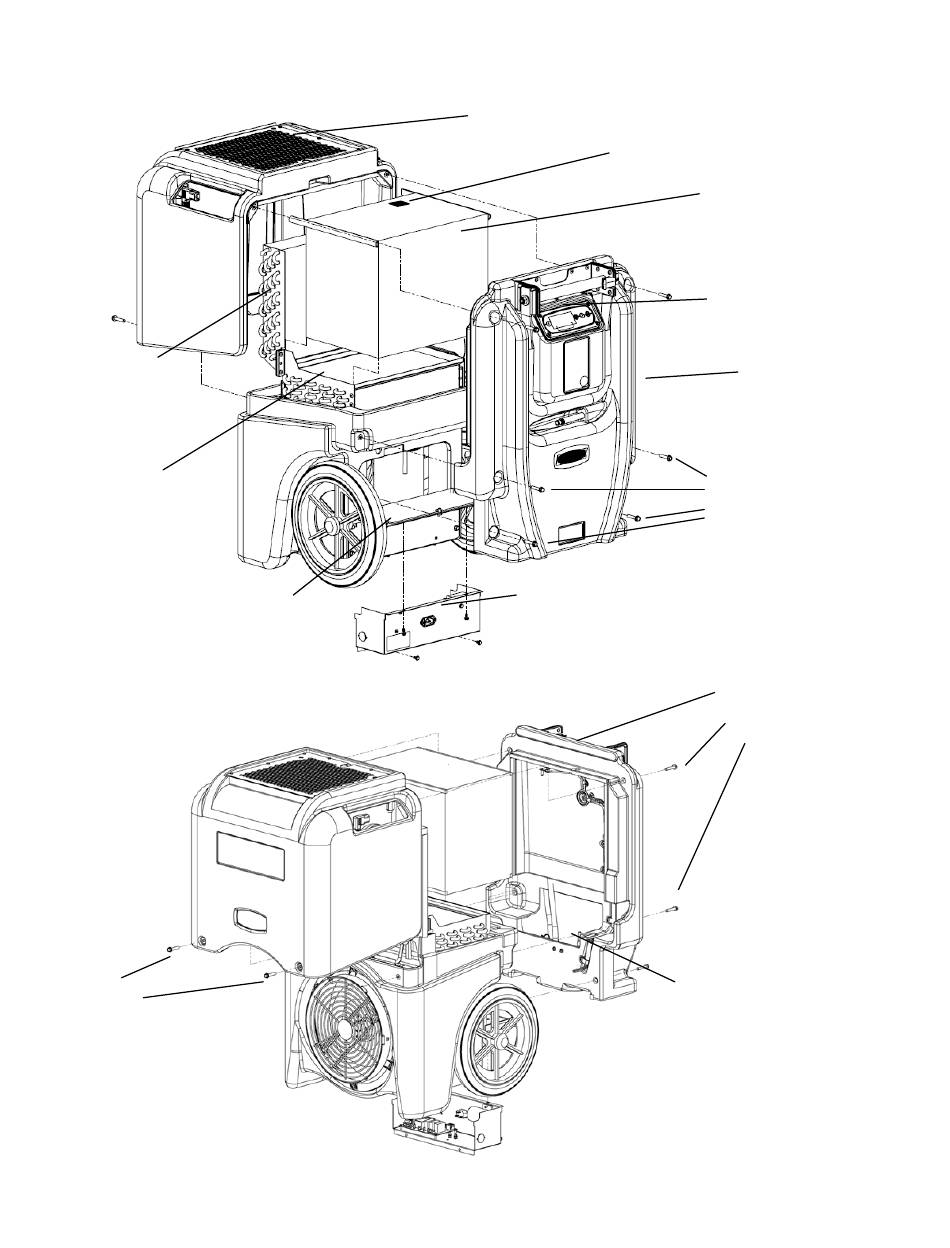

IMAGEN D: DIAGRAMA DE LAS PIEZAS
Cubierta
Bobina (caliente) del
condensador
Bobina (fría) del
evaporador
Tornillos de la
placa de la base del
panel posterior, de
⅜
pulg (× 5, no se
muestran)
Tornillos de
la cubierta
⅜
de pulg
07-01922C F532-120V 2015-03 Warranty 07-01939
Filtro HAF
Chip sensor. El cable de
plomo (no se muestra) está
unido a la parte posterior
Caja eléctrica
27
Bloque de intercambio de
calor.
Panel de control
Panel posterior
Tornillos del
panel
posterior de
⅜
pulg (x 6)
Tornillos del panel
⅜
posterior de pulg
(x 6)
Ubicación de la
bomba
