2. Description du système
La Photo 1 présente les parties suivantes du système RA.Store‐K‐F:

Affichage leds du système (1): Il est composé de 6 lampes à led multicolores
2 voyants d'état lumineux décrivent les différentes phases de fonctionnement du système;
o
4 voyants lumineux indiquent le niveau d'énergie stockée dans la batterie (SoC).
o

Antenne (2): un module de communication GPRS (ou WiFi, en option) permet d'envoyer les données relatives au
fonctionnement du système à un portail accessible depuis Internet et au service d'assistance d'exécuter tout contrôle
en assistance à distance.

Tableau électrique (3): permet d'allumer et d'éteindre le système.

Capteur CT (non visible sur la photo): il existe un capteur électrique permettant de contrôler l'énergie échangée avec le
réseau public.
Le panneau électrique, comme illustré dans la Photo 2, comprend les éléments suivants :
‐ Coupe BATTERY (1): connecte le système de stockage à la batterie interne.
‐ Sectionneur GDS1 (2): il connecte le système de stockage à la première chaîne de panneaux PV.
‐ Parafoudre SPD PV1 (3): il protège le système des surtensions dues à l'atmosphère provenant de la chaîne 1
‐ Sectionneur GDS2 (4): il connecte le système de stockage à la deuxième chaîne de panneaux PV.
‐ Lightning arrestor SPD PV2 (5): il protège le système des surtensions dues à l'atmosphère provenant de la chaîne 2
‐ Disjoncteur GRID (6): il connecte le système de stockage au réseau électrique.
‐ Disjoncteur EPS (7): il connecte le système de stockage aux appareils ménagers privilégiés en mode EPS (veuillez
consulter le paragraphe «3 fonctionnement » pour plus de détails sur les différents modes de fonctionnement du
système).
RA.Store‐K – User Manual

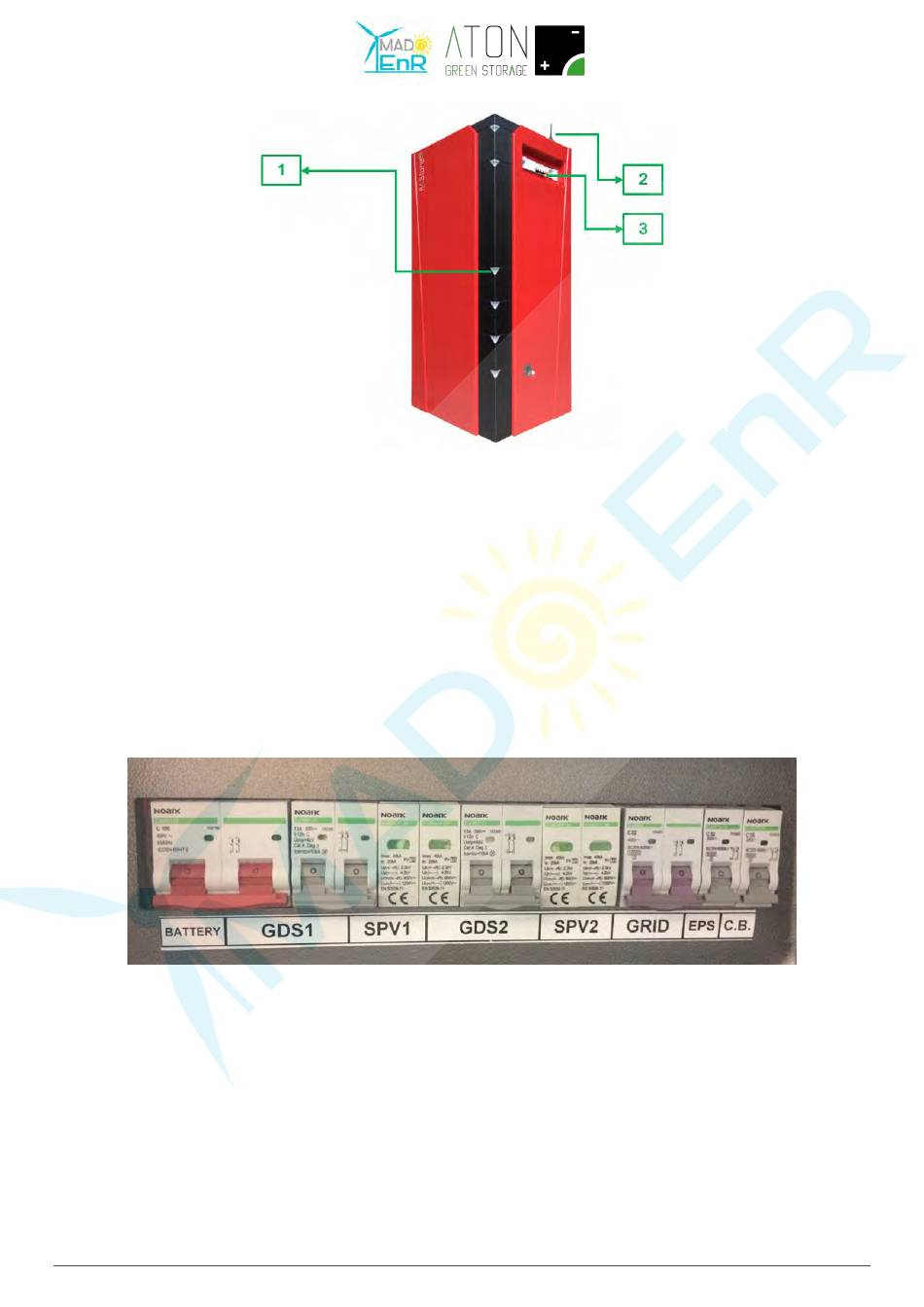

Photo 1 – Système de stockage RA‐K‐F
Photo 2 – Panneau électrique
5 Rev. 1.12
