Compartiment électro-
nique et de raccordement
Schéma de raccordement
OPTISWITCH 5300 C • Transistor (NPN/PNP)
7

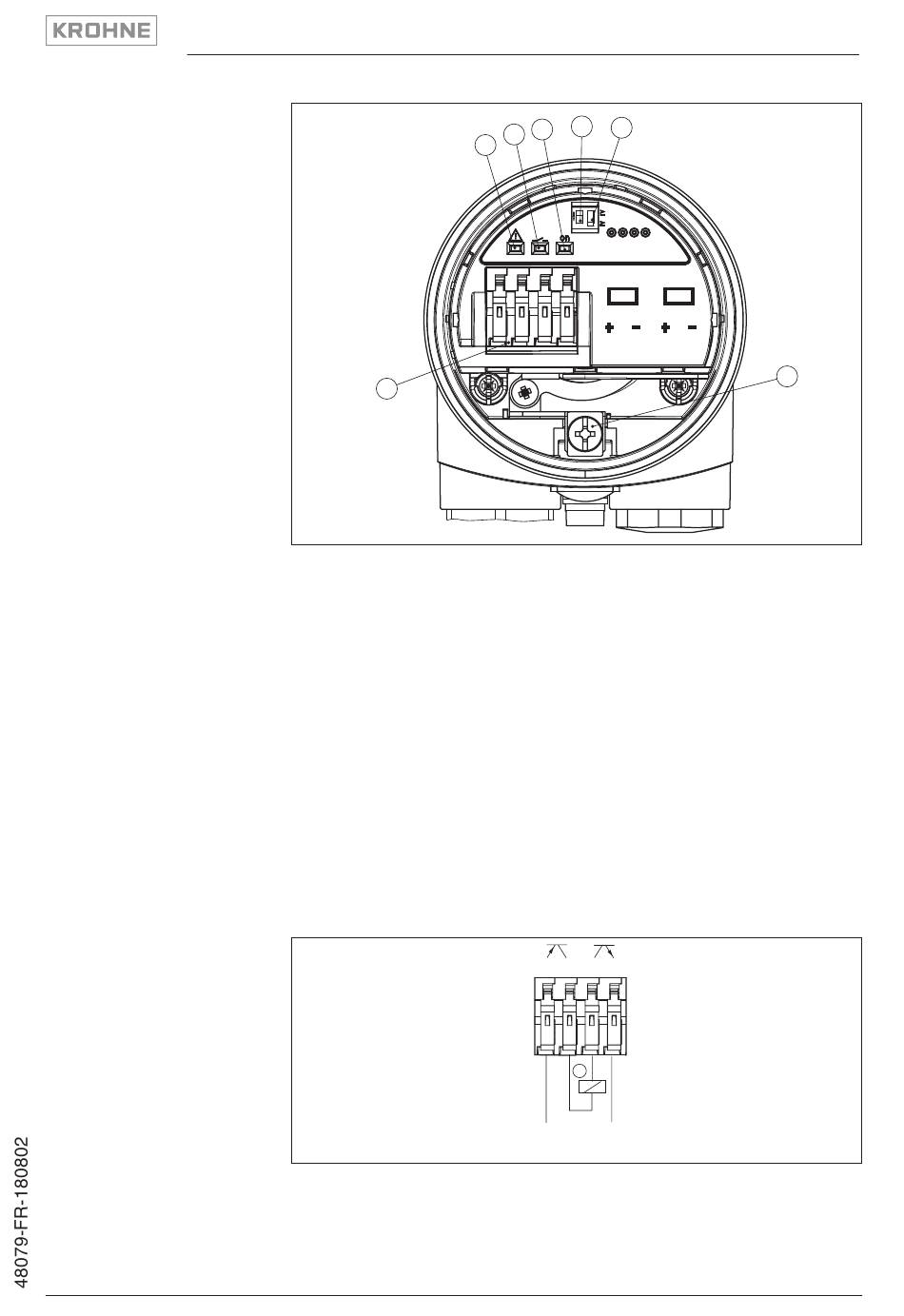

Fig. 13: Compartiment électronique et de raccordement de boîtier à chambre
unique
1 Témoin de contrôle - Affichage des anomalies (rouge)
2 Témoin de contrôle - État de commutation (jaune)
3 Témoin de contrôle - État de fonctionnement (vert)
4 Inverseur du mode de fonctionnement pour la sélection du mode de com-
mutation (min./max.)
5 Commutateur DIL pour le réglage de la sensibilité
6 Borne de mise à la terre
7 Bornes de raccordement
Raccordez le OPTISWITCH 5300 C selon le principe du courant
repos, c'est à dire que le circuit de commutation est ouvert en cas
de signalisation de seuil atteint, de rupture de ligne ou d'anomalie
(sécurité positive).
Sert à la commande de relais, contacteurs, vannes magnétiques,
avertisseurs sonores ou lumineux.
Fig. 14: Raccordement servant à la commande d'un relais
1 Charge
Sert à la commande des entrées d'un APS (API de sécurité).
5 Raccordement à l'alimentation en tension
4
5
3
2
1
max 0,7
g / cm 3
0,47
min
on
PNP
1 2 4
P
1 2 3 4
-
+
1 2 3 4
1
+
-
T
NPN
1 3 4
N
6
21
