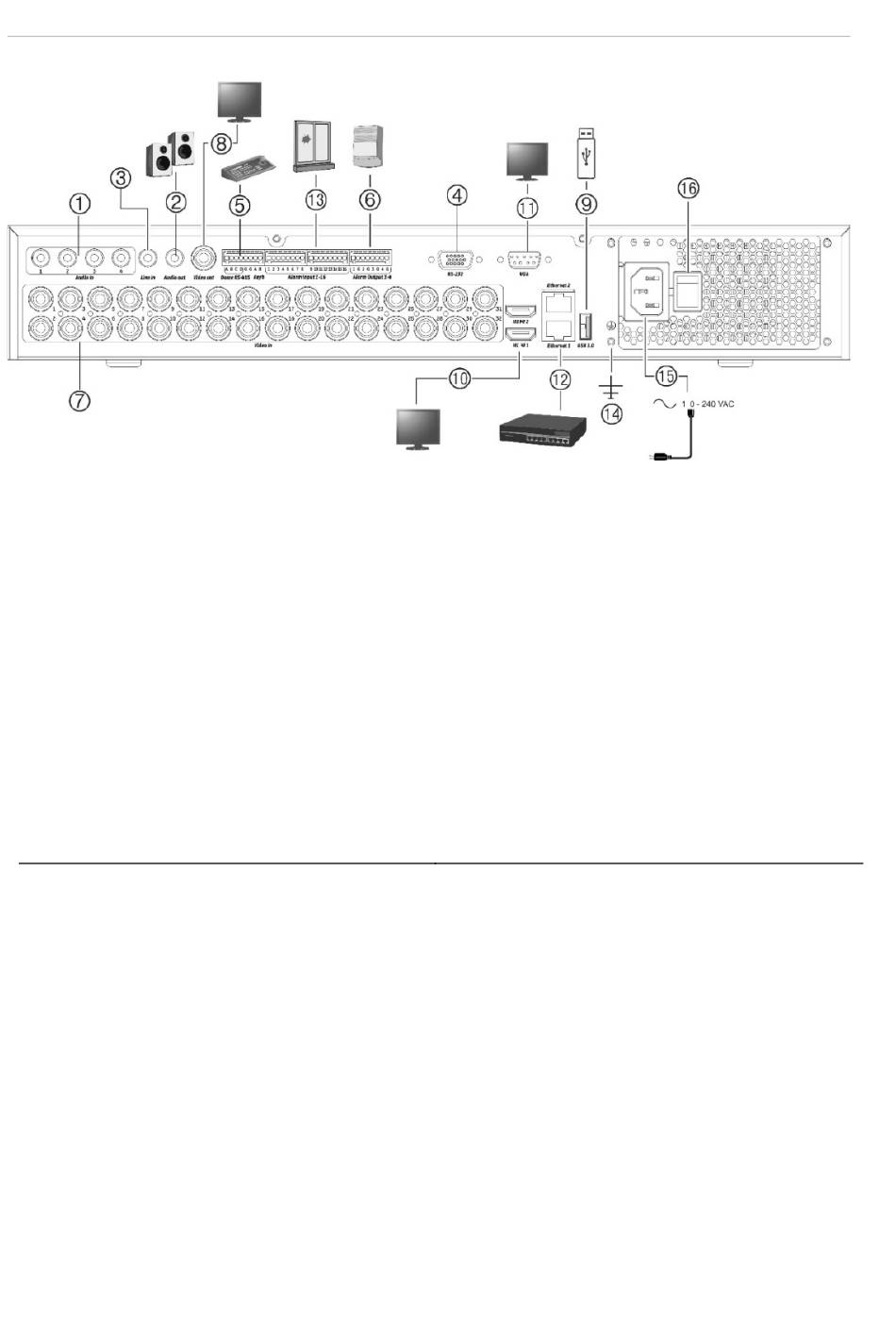

Figure 2 : Connexions du panneau arrière (modèle à 32 canaux illustré)
1. Connexion de quatre entrées audio aux
connecteurs RCA
2. Connexion à des haut-parleurs pour la sortie
audio
3. Entrée de ligne
4. Connexion à un périphérique RS-232
5. Connexion à un périphérique RS-485, comme un
clavier ou une caméra PTZ
6. Connexion de quatre sorties alarme au maximum
7. Permet de connecter jusqu'à 16 ou 32 caméras
analogiques/HD-TVI aux connecteurs BNC (en
fonction du modèle d'enregistreur)
8. Connexion à un moniteur BNC (moniteur
d'événements uniquement)
Adresse IP par défaut : 192.168.1.82
2
9. Permet de connecter un périphérique facultatif
(par exemple, une souris, un graveur de
CD/DVD ou un disque dur) en USB 3.0
10. Permet de connecter les 2 sorties vidéo HDMI
à des périphériques HDTV (les connexions
HDMI peuvent être de type audio et vidéo)
11. Connexion à un moniteur VGA
12. Connexion à un réseau
13. Connexion de 16 entrées alarme au maximum
14. Connexion à la masse
15. Connexion d'un câble d'alimentation (inclus) à
l'enregistreur
16. Commutateur d'alimentation
