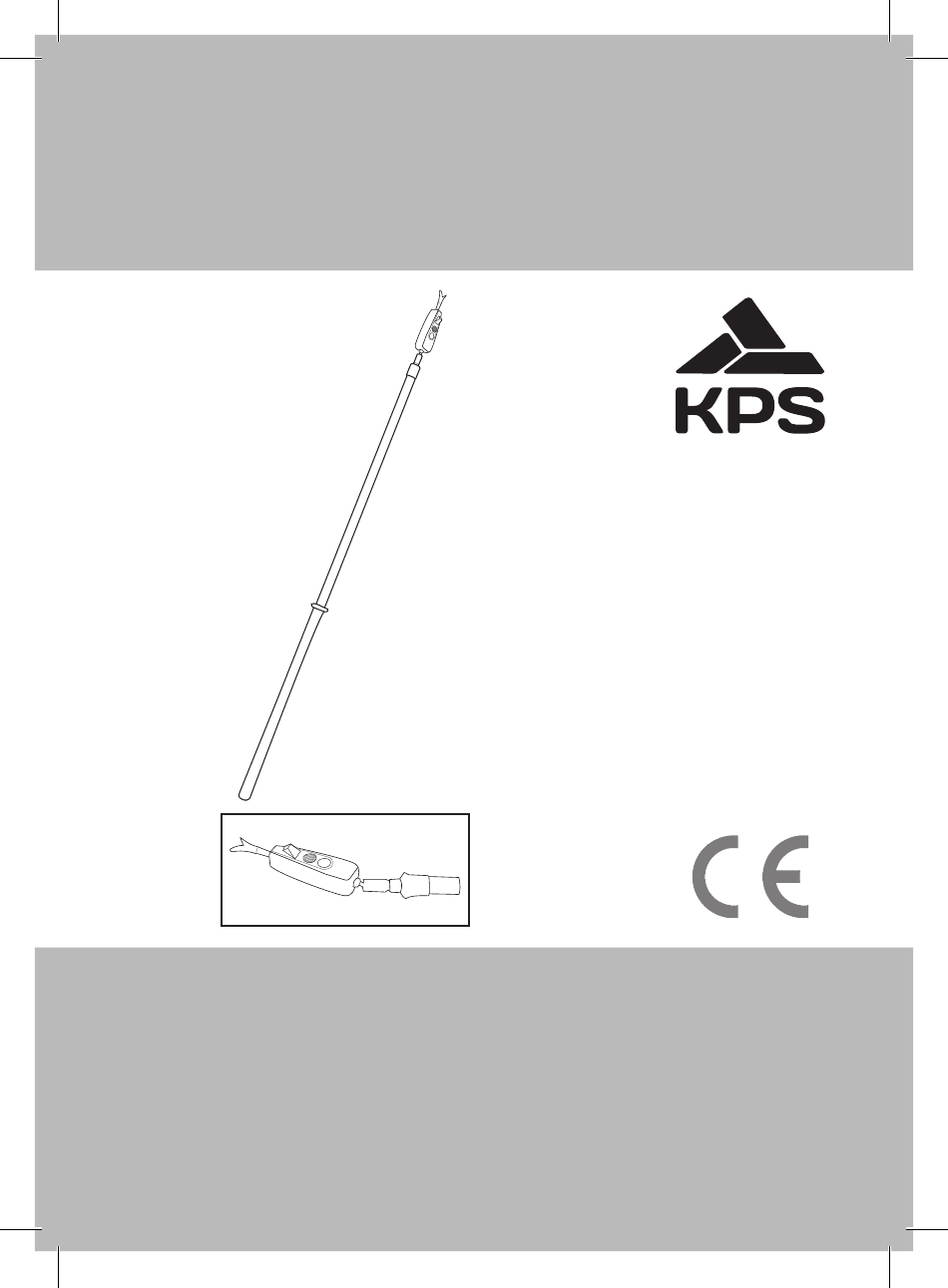

- Page 1 MANUAL DE FUNCIONAMIENTO INSTRUCTIONS MANUAL MANUEL D’INSTRUCTIONS Pértiga detectora de alta tensión High voltage detector pole Perche de détection d’haute tension KPS-PAT290 603600002...
-
Page 2: Características Generales
KPS-PAT290 • Pértiga detectora de alta tensión PRECAUCIONES • Este detector ha sido diseñado bajo altas premisas de seguridad del usuario. Sin embargo, a pesar de este alto factor de seguridad, es necesario llevar a cabo un uso correcto del equipo. Cualquier circuito eléctrico puede ser peligroso o incluso letal si faltan las precauciones de seguridad básicas en su manejo. • Cuando trabaje en sistemas de alta tensión asegúrese de utilizar siempre guantes de aislamiento y calzado de goma. • Durante la utilización del equipo, nunca toque otra parte del mismo que no sea el propio asa de sujeción. : Precaución, riesgo de descarga eléctrica : precaución, consulte manual de uso Principio de funcionamiento: el sensor, a través de la punta metálica externa, detecta la alta tensión presente en las líneas de transporte y distribución y cualquier otro objeto. La utilización de la pértiga telescópica permite la... -
Page 3: Especificaciones Técnicas
KPS-PAT290 • Pértiga detectora de alta tensión seguras. • Amplio rango de detección • Doble indicación acústica y luminosa. LED y zumbador, permiten la detección de altas tensiones tanto a plena luz del día como en ambientes con alto nivel de ruido en el ambiente. • Detecta tensión incluso en posición plegada. • Cabezal detector con ángulo ajustable (modelo KPS-PAT290). • Alto nivel de protección IP55 • Fabricado según normas: IEC-EN 61243-1, IEC-EN 60068-2-6, IEC-EN 60068-2-32, IEC-EN 60068-2-14 ESPECIFICACIONES TÉCNICAS Modelo KPS-PAT230 KPS-PAT290 Rango de medida de de 6kV a 36,5 kV de 6kV a 81,5 kV tensión... - Page 4 KPS-PAT290 • Pértiga detectora de alta tensión Baterías 2 x LR44 1,5V 893 mm (plegada) 1370 mm (plegada) Longitud 1520 mm (extendida) 2450 mm (extendida) 485g (baterías 590g (baterías Peso incluidas) incluidas) CONSTRUCCIÓN Sensing tip = punta sensora Indicator Light = luz señalizadora Buzzer = zumbador acústico Test switch = botón de autoprueba Name plate = etiqueta indentificadora Flexible joint = junta basculante Insulation rod = pértiga aisladora...
-
Page 5: Modo De Utilización
KPS-PAT290 • Pértiga detectora de alta tensión Grip portion = asa de sujeción MODO DE UTILIZACIÓN • Detección de tensión antes de la utilización en campo 1. Utilice guantes de protección y calzado de goma. 2. Realice una breve inspección visual al equipo, para comprobar que está en perfecto estado, sin roturas ni daños visibles. 3. Despliegue totalmente la parte telescópica de la pértiga y compruebe que se extiende correctamente, y tampoco presenta ningún defecto aparente. 4. Pulse el botón de autoprueba y verifique que tanto el zumbador como la luz indicadora funcionan correctamente. • Utilización correcta y segura para la detección de tensión en campo 1. Utilice guantes de protección y calzado de goma. - Page 6 KPS-PAT290 • High voltage detector pole CAUTION • This detector has been designed with your safety in mind. However, no design can completely protect against incorrect use. Electrical circuits can be dangerous and/or lethal when lacking of caution or poor safety practices are used. • When working under high voltage systems, please wear the insulation gloves and rubber shoes. • When working, don’t touch any portion other than grip, because danger is involved. Caution, risk of electric shock. Caution, refer to the user’s manual.
- Page 7 KPS-PAT290 • High voltage detector pole • High-voltage detectable The equipment, whether in stretched state is available for high voltage detection 6kV~36.5kV (KPS-PAT230)/6kV~81.5kV(KPS-PAT290) • Easy to recognize indication Intermittent lighting in red of a high intensity light emitting diode and intermittent audible sound of an electronic buzzer are readily recognizable at a full daylight or a noisy location. • Water proof The detecting head, being tightly enclosed, is free from any trouble due to dust or water. • Meets IEC 61243-1, IEC 60068-2-6, IEC 60068-2-32, IEC 60068-2-14 SPECIFICATIONS AND RATINGS Model KPS-PAT230 KPS-PAT290 Measuring voltage de 6kV a 36,5 kV de 6kV a 81,5 kV...
- Page 8 KPS-PAT290 • High voltage detector pole 893 mm (Retracted) 1370 mm (Retracted) Overall length 1520 mm (Extracted) 2450 mm (Extracted) Weight 485g (battery included) 590g (battery included) CONSTRUCTION Sensing tip = punta sensora Indicator Light = luz señalizadora Buzzer = zumbador acústico Test switch = botón de autoprueba Name plate = etiqueta indentificadora Flexible joint = junta basculante Insulation rod = pértiga aisladora Grip portion = asa de sujeción...
- Page 9 KPS-PAT290 • High voltage detector pole HOW TO USE • Voltage Detection before use 1. Wear the insulation gloves and rubber shoes. 2. Inspect the appearance and structure of the machine for dirty spots or damages. 3. Extend the Insulating rod to check for proper operation and check for cracks or loose parts. 4. Pushing down the Switch Button to initiate the Self-Test by. Check the internal circuits for proper operation. As a precaution, operate with a known...
-
Page 10: Précautions
KPS-PAT290 • Perche de détection d’haute tension PRÉCAUTIONS • Ce détecteur a été conçu dans les locaux élevé utilisateur de sécurité. Cependant, malgré ce facteur de sécurité élevé, il est nécessaire de procéder à une bonne utilisation de l’équipement. Tout circuit peut être dangereux, voire mortel en cas d’manquant précautions élémentaires de... -
Page 11: Spécifications Techniques
KPS-PAT290 • Perche de détection d’haute tension sécurité. • Large gamme de détection • Double indication lumineuse et acoustique. LED et vibreur, permettre la détection de hautes tensions à la fois la lumière du jour et dans des environnements à fort bruit ambiant. • Détecteur de tension même quand il est plié. • Tête de détecteur avec angle réglable (modèle KPS-PAT290). - Page 12 KPS-PAT290 • Perche de détection d’haute tension 893 mm (plié) 1370 mm (plié) Longueur 1520 mm (prolongée) 2450 mm (prolongée) Poids 485g (batterie compris) 590g (batterie compris) CONSTRUCTION Sensing tip = détection pointe Indicator Light = lumière de signal Buzzer = vibreur sonore Test switch = bouton d’auto-test Name plate = étiquette identificateur Flexible joint = bord basculant Insulation rod = perche isolante Grip portion = poignée de préhension...
- Page 13 KPS-PAT290 • Perche de détection d’haute tension MODE D’EMPLOI • Détection de tension avant utilisation sur le terrain 1. Porter des gants et des chaussures en caoutchouc. 2. Effectuer une brève inspection visuelle de l’équipe équipe brève inspection visuelle, pour s’assurer qu’il est en parfait état, pas de fissures ou de dommages visibles. 3. Déployez complètement la perche télescopique et vérifier que fonctionne correctement, et ne présente aucun défaut apparent.
- Page 14 KPS-PAT290 • Perche de détection d’haute tension...
- Page 15 KPS-PAT290 • Perche de détection d’haute tension...
- Page 16 Pol. Industrial de Asipo Calle B, Parcela 41, nave 3 C.P.: E-33428 Llanera Asturias, España (Spain) Tel.: +34 985 081 870 Fax: +34 985 081 875 info@kps-soluciones.es www.kps-soluciones.es...
