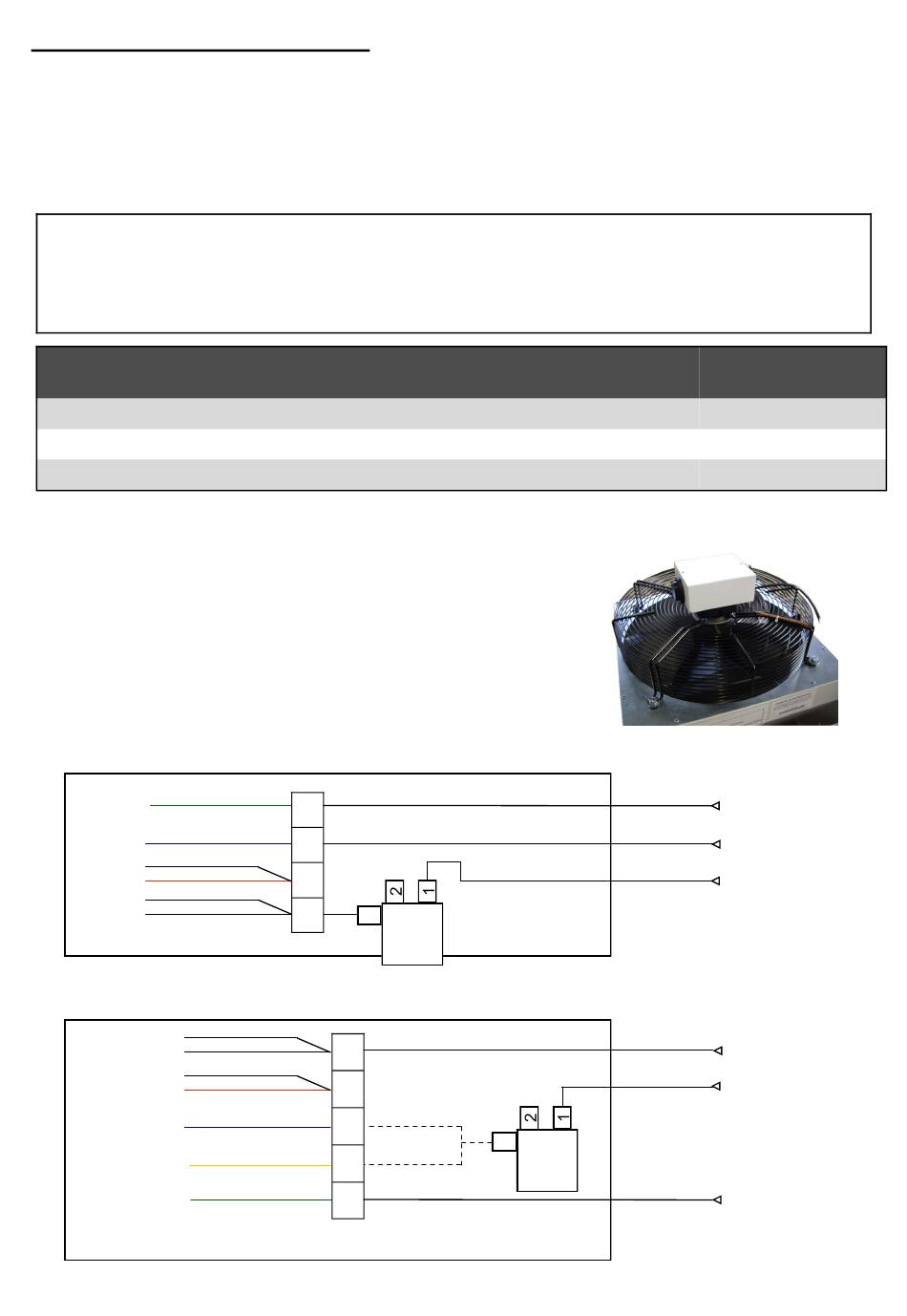

5-RACCORDEMENT ELECTRIQUE
Le raccordement des câbles doit être fait hors tension, par du personnel ayant les qualifications
requises.
Choisir le système de protection et les câbles d'alimentation en fonction des caractéristiques de la
plaque signalétique.
Avant de brancher l'appareil vérifier les indications portées sur la plaque signalétique, prendre con-
naissance du schéma électrique se trouvant dans la plaque à bornes et se conformer aux indications
de raccordement indiquées.
Vérifier la capacité du condensateur fourni avec celle indiquée sur la plaque signalétique du moteur.
Modèle
Débit d'air
(m3/h)
Z 42
3 960
Z 55
6 050
Z 63
10 300
Note : Les caractéristiques électriques peuvent être modifiées en cours d'année. Toujours se référer en
priorité aux informations portées sur la plaque signalétique du moteur.
De série les appareils sont équipés d'un câble 3 conducteurs de 1.5 m
pour faciliter le raccordement.
Raccordement du thermostat avec ventilateur mono-vitesse :
vert/jaune
Bleu
Marron
Noir
(Boite à bornes moteur)
Raccordement du thermostat avec ventilateur bi-vitesse :
Noir & Noir
Marron & Noir
Bleu
Jaune
vert/jaune
(Boite à bornes moteur)
Vitesse rotation
(Tr/min)
1 350
1 350
910
Ø
Ø
Ø
Ø
3
T°C
Ø
Ø
GV
Ø
ou
PV
Ø
Ø
-4-
Puissance absorbée
maxi ( W)
150
420
550
3
T°C
Intensité nominale
(A)
0.65
2.0
1.4
Terre
Neutre
Phase
Neutre
Phase
Terre
