Assemblage du nouvel joint :

Prendre le nouveau joint (8), le graisser avec
de la graisse silicone Rotho (fournie avec la
pompe) pour diminuer le frottement sur le
siège.

Respecter l'orientation de la lèvre et placer la
pièce à la main, en appuyant avec les doigts.

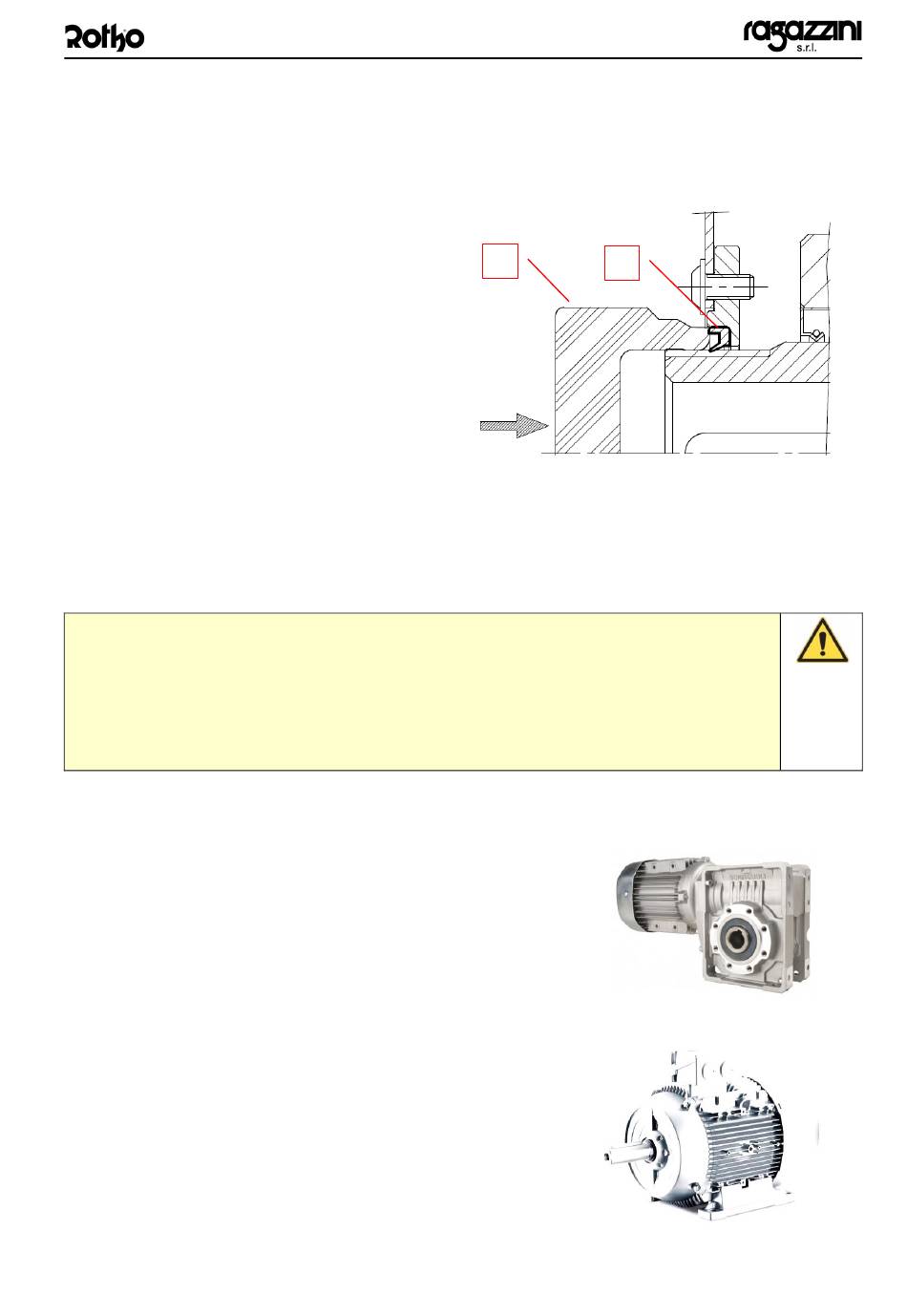

Terminer l'insertion à l'aide de l'outil (9) et
d'un marteau.
REMARQUE : l'outil (9) est disponible sur
demande comme accessoire optionnel pour le
montage du joint. Il permet également le
contrôle et le recentrage entre l'arbre et le
siège du joint.

Il faut faire attention à ne pas appuyer sur la
lèvre du joint et à ne pas la forcer, car la
pièce pourrait se plier ou se couper.

Vérifier que le joint est correctement installé
contre le fond et que sa lèvre est en contact
sur toute sa circonférence.

Remonter les autres pièces à l'envers, avec
les précautions suivantes.
ATTENTION :
Graisser la vis sans fin (7) à l'extrémité avec un protecteur d'accouplement.
Pour faciliter un prochain entretien, graisser le filetage de la vis (5) avec de la graisse anti-
grippage et assembler avec la rondelle anti-dévissage (6).
Faire attention au joint torique (3) qui pourrait sortir de son siège lors du montage de
l'embouchure (2); pour faciliter l'opération graisser le joint torique avec de la graisse silicone
Rotho.
I.6 RÉDUCTEUR
Pour un entretien ordinaire ou extraordinaire du réducteur, suivre
les procédures décrites sur le site Internet du fabricant du
réducteur installé.
I.7

MOTEUR

Pour un entretien ordinaire ou extraordinaire du moteur, suivre les
procédures décrites sur le site Internet du fabricant du moteur
installé.
