2. SPÉCIFICATIONS TECHNIQUES
2.1 DESCRIPTION GÉNÉRALE DE L'AFFLEUREUSE
Cette machine a été conçue et fabriquée pour l'affleurage en-
tièrement automatique en forme droite, courbe, biseautée, etc.
des extrémités des panneaux.

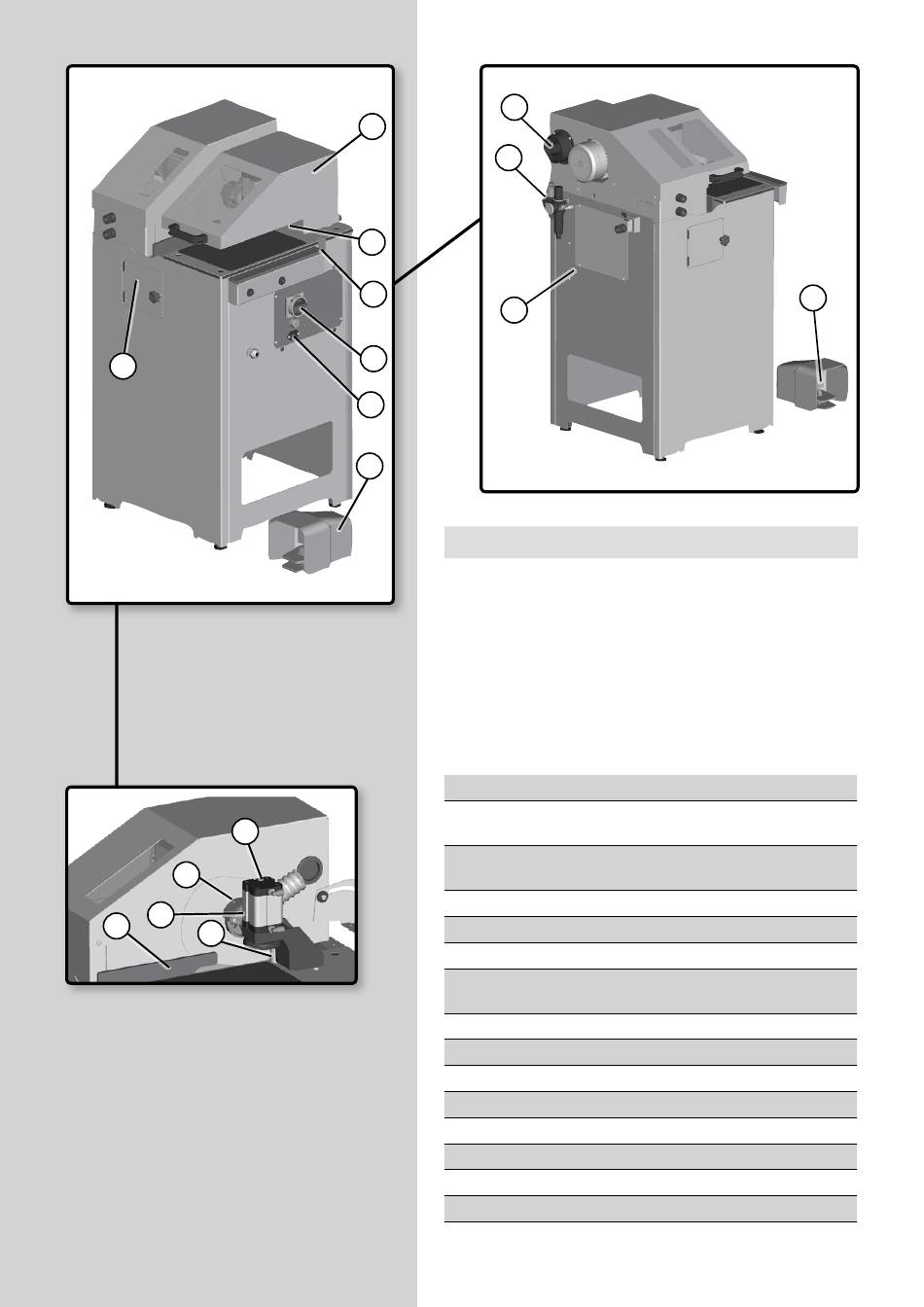

Les parties les plus importantes de l'affleureuse sont indi-
quées ci-après: (Figure 1)
1 Interrupteur général
2 Prise d'air pour circuit pneumatique et soupape de
sécurité
3 Branchement aspiration D.100 et réducteur pour aspi-
rateur Virutex AS382L
4 Prise synchronisme aspirateur Virutex AS382L
5 Trappe d'accès aux composants pneumatiques
6 Trappe d'accès au compartiment des outils
7 Capot d'accès pour le remplacement du copieur et de
la fraise
8 Guide coulissant
9 Cylindre presseur du panneau
10 Table d'appui du panneau
11 Copieur
12 Guide d'appui du panneau
13 Butée d'appui du panneau
14 Unité d'arasage
15 Pédale de commande
