Guide d'utilisation rapide du Solar iBoost+
Pré-installation
1. Consultez la section Vérifications nécessaires avant l'installation pour garantir une
installation réussie.
2. Localisez une surface convenablement ventilée, plate et verticale à proximité du réservoir
d'eau chaude pour fixer le Solar iBoost+ en respectant toutes les consignes énoncées à la
Page 6. La position doit être suffisamment pratique pour permettre au technicien de faire
passer un câble d'un socle à fusible au Solar iBoost+ ainsi qu'en direction de(s)
thermoplongeur(s).
Branchement
3. Branchez le Solar iBoost+ conformément au schéma de câblage fourni aux Pages
7-9, en tenant compte des avertissements à la Page 8. L'installation doit se
conformer aux Réglementations de câblage de l'IEE ou aux réglementations locales.
Replacez le couvercle du terminal, mais ne le mettez pas sous tension.
4. Raccordez le multimètre à l'émetteur et insérez les piles dans ce dernier.
Maintenez l'émetteur à une distance de 1-2m de l'appareil. NE PAS appuyer sur le
bouton situé sur l'émetteur.
5. Branchez l'alimentation au Solar iBoost+ et une courte procédure de démarrage
sera exécutée jusqu'à ce que le message Chauffage eau ARRÊT s'affiche.
6. Programmez le nombre d'heures ou sélectionnez des boosts programmés, voir Page 15.
Localisation de l'émetteur
7. Au niveau du compteur électrique (PAS le compteur de production), placez le
multimètre sur le câble principal entrant et maintenez-le en place. Notez que le
multimètre doit être installé sur le côté du compteur électrique de chacun des borniers.
IMPORTANT : l'orientation du multimètre doit être respectée afin de s'assurer que
seul l'excédent de courant est détecté et utilisé pour chauffer l'eau.
Mise en service
8. Pour ce qui est de la mise en service, exécutez les tests indiqués à la Section 5.

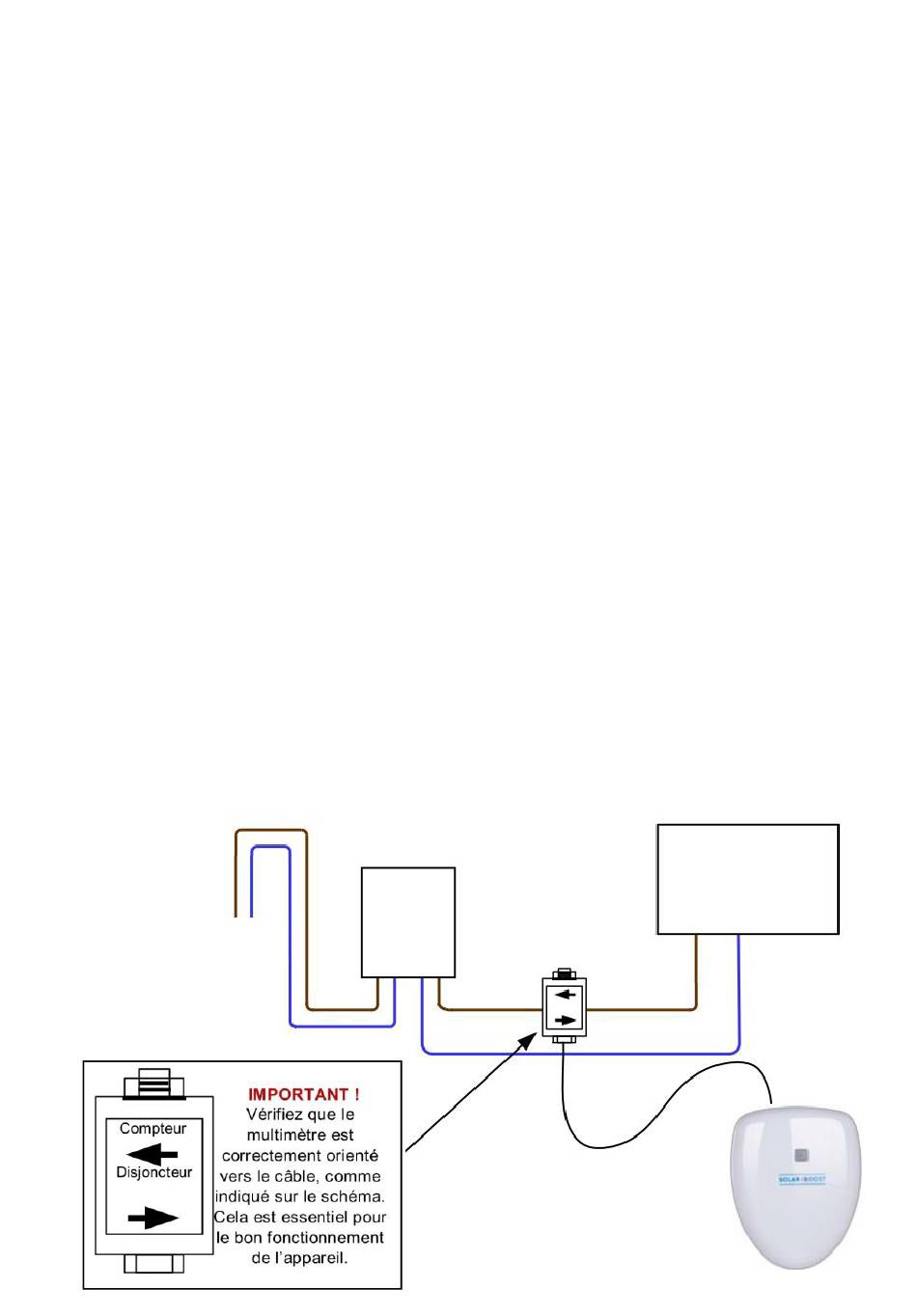

Schéma de
branchement
Réseau EDF
Compteur
EDF
Multim
5
Tableau
électrique
(disjoncteur)
è
tre
Émetteur
