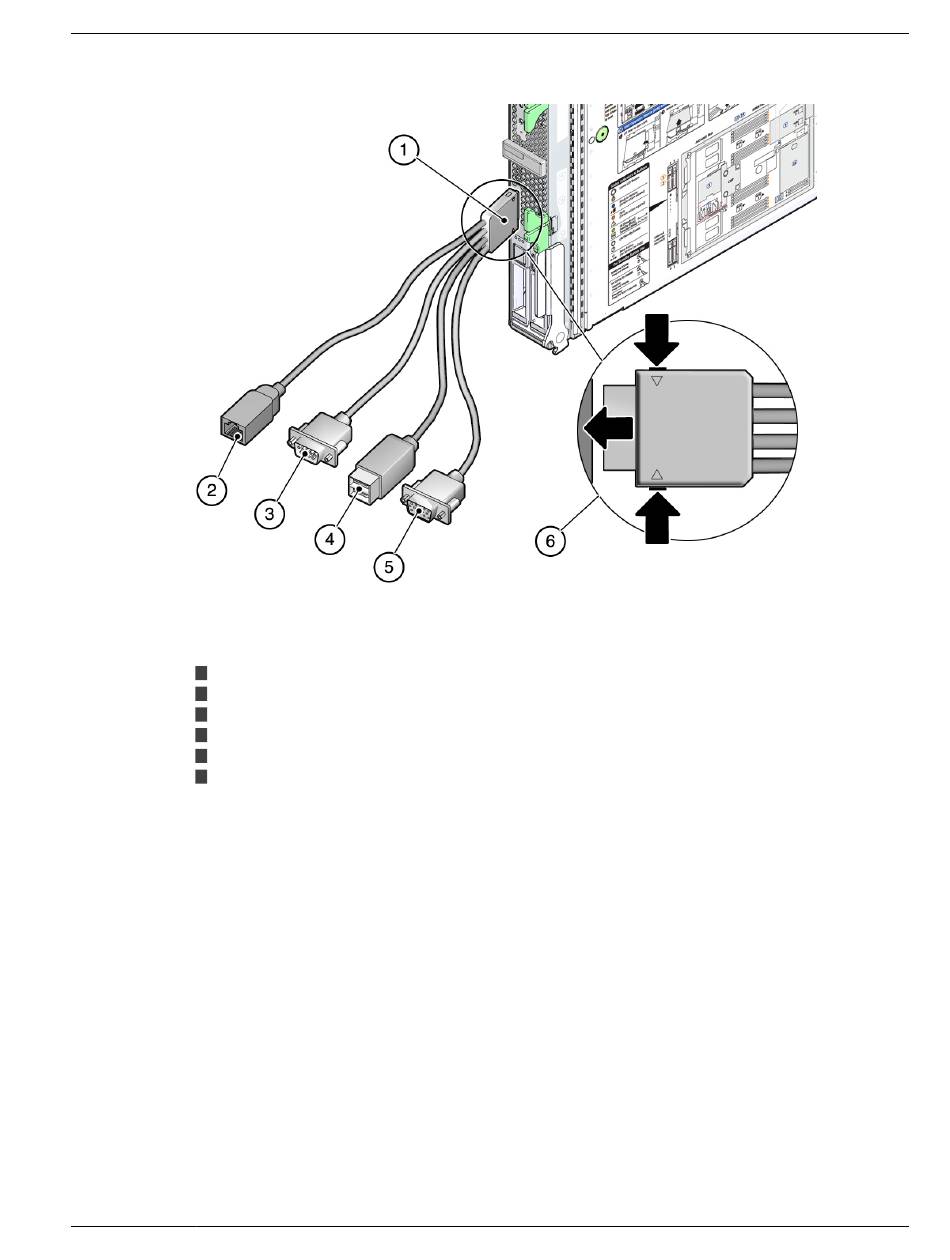

Figure 4.2. Câble de dongle à quatre connecteurs UCP-4
Légende de la figure
Connecteur de dongle relié au port UCP du module serveur
1
Connecteur série RJ-45 (à ne pas utiliser avec le modèle UCP-4)
2
Connecteur mâle série DB-9 (TTYA)
3
USB 2.0 (deux connecteurs)
4
Connecteur femelle à 15 broches VGA
5
Boutons de dégagement et d'insertion
6
Informations connexes
•
"Inventaire" à la page 13
•
"Précautions de manipulation" à la page 14
•
"Précautions contre les dommages électrostatiques" à la page 14
•
"Outils nécessaires lors de l'installation" à la page 15
•
"Planification des communications avec le module serveur lors de l'installation" à la page 16
Chapitre 4. Préparation de l'installation
Câbles de dongle
19
