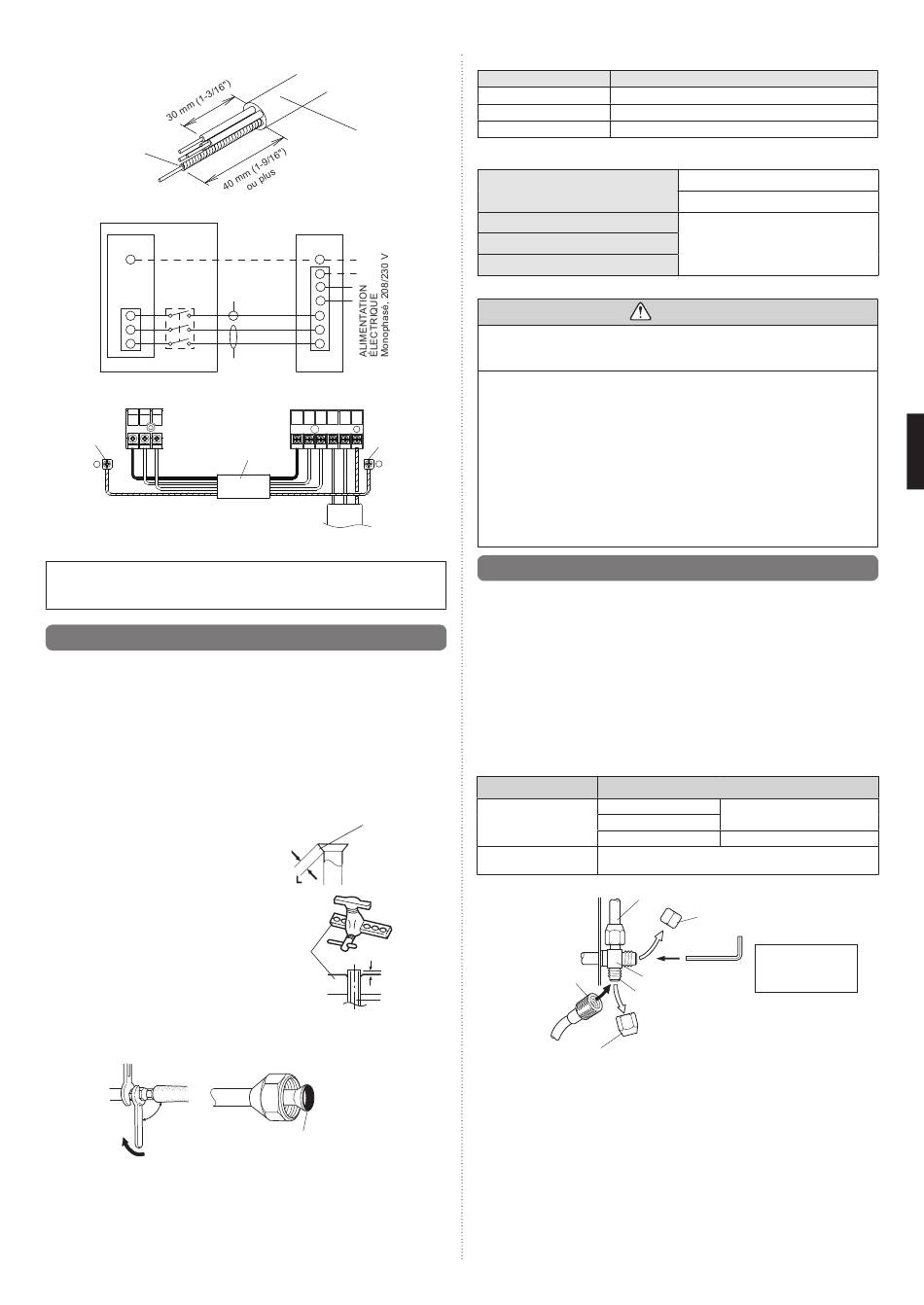

Maintenez le fi l de terre plus long que les autres fi ls.
Fil de terre
Appareil intérieur
Borne
G
3
2
1
SECTIONNEUR
(ALIMENTATION CHAMP)
Répartiteur de l'appareil d'intérieur
Vis de
1 2
3 4
Mise à la terre
Câble de connexion
G
REMARQUE :
Les fusibles protecteurs installés en usine pour les conducteurs des unités intérieures
sont installés sur la carte de circuit imprimé de l'alimentation.
5.4. Raccordement de la tuyauterie
RACCORDEMENT
(1) Installez la coiffe murale de l'unité extérieure (fourni avec l'ensemble l'installation en
option ou obtenue sur le site) dans la canalisation murale.
(2) Raccordez la tuyauterie de l'unité extérieure et de l'unité intérieure.
(3) Après avoir fait correspondre le centre la surface d'évasement et avoir serré l'écrou à la
main, utilisez une clé dynamométrique pour terminer de le serrer au couple prescrit. (Table 1)
ÉVASEMENT
(1) Coupez le tuyau de raccordement à la longueur nécessaire à l'aide d'un coupe-tube.
(2) Dirigez le tuyau vers le bas afi n que les chutes de découpe ne pénètrent pas dans
le tuyau, et supprimez toutes bavures.
(3) Insérez le raccord conique sur le tuyau et
commencez le processus d'évasement à
l'aide de l'outil d'évasement.
Insérez le raccord conique (utilisez toujours le raccord
conique joint aux unités intérieure et extérieure
correspondante) sur le tuyau et commencez le
processus d'évasement à l'aide de l'outil d'évasement.
Utilisez l'outil d'évasement spécialement conçu pour
le R410A ou l'outil d'évasement conçu pour le R22.
Si vous utilisez l'outil d'évasement classique, utilisez
toujours une jauge d'ajustement de la marge et fi xez
la dimension A indiquée dans le tableau 2.
CINTRAGE DES TUYAUX
(1) Si vous cintrez les tuyaux à la main, veillez à
ne pas les écraser.
(2) Afin d'éviter de casser le tuyau, évitez les
cintrages brusques.
Cintrez le tuyau avec un rayon de courbure de 70 mm ou plus.
(3) Si le tuyau en cuivre est cintré ou étiré à répétition, le matériau durcit. Ne cintrez pas
ou n'étirez pas les tuyaux plus de trois fois au même endroit.
Clé de retenue
Côté corps
90°
Clé dynamométrique
Câble d'alimentation ou
câble de raccordement
Appareil extérieur
Ligne de
mise à la
Borne
terre
G
G
Ligne de
L2
service
L1
3
2
1
(Inter-unités)
Ligne électrique
Répartiteur de l'appareil d'extérieur
Vis de
1
2
3
L1
L2
G
Mise à la terre
G
Câble d'alimentation
Vérifi ez si [L] est uniformément
évasé et n'est pas craquelé ou rayé.
Dé
A
Canalisation
Pour éviter toute fuite de gaz, enduisez
la surface évasée d'huile réfrigérante.
Table 1
Couple de serrage du raccord conique
Écrou conique [mm (po)]
6,35 (1/4) dia.
9,52 (3/8) dia.
12,70 (1/2) dia.
Table 2
Diamètre extérieur du tuyau
Diamètre extérieur du tuyau [mm (po.)]
6,35 (1/4)
9,52 (3/8)
12,70 (1/2)
Attachez un raccord conique avec une clé dynamométrique comme indiqué dans ce
manuel. S'il est trop serré, le raccord conique risque de se briser après une longue
période et causer une fuite de réfrigérant.
Installez une isolation thermique autour des tuyaux de gaz et hydrauliques. Dans le
cas contraire, cela pourrait engendrer des fuites.
Utilisez une isolation thermique résistante à des températures supérieures à 248 °F.
(Modèle à cycle inversé uniquement)
En outre, si le taux d'humidité des canalisations à l'emplacement d'installation du produit
réfrigérant est supposé dépasser 70 %, installez un isolant thermique autour de la canali-
sation du produit réfrigérant. Si le taux hygrométrique prévu est de 70 à 80 %, utilisez une
isolation thermique d'une épaisseur d'au moins 15 mm ; si le taux hygrométrique prévu
dépasse 80 %, utilisez une isolation thermique d'une épaisseur d'au moins 20 mm.
Si l'isolant thermique utilisé n'est pas aussi épais qu'indiqué, il est possible que de la
condensation se forme à la surface de l'isolant.
Utilisez également une isolation thermique avec une conductivité thermique de
0,045 W/(m·K) ou moins (à 68 °F).
5.5. Pompe à vide
(1) Retirez le capuchon et raccordez le manomètre et la pompe à vide à la vanne de
remplissage via les tuyaux d'entretien.
(2) Commencez l'évacuation de l'unité intérieure et des tuyaux de raccordement
jusqu'à ce que le manomètre indique -0,1 MPa (-76 cmHg).
(3) Une fois -0,1 MPa (-76 cmHg) atteint, laissez la pompe à vide fonctionner pendant
au moins 30 minutes.
(4) Retirez les tuyaux d'entretien et serrez le capuchon sur la vanne de remplissage
au couple prescrit.
(5) Retirez les raccords d'obturation et ouvrez complètement les tiges de manœu-
vre des vannes à 2 et 3 voies à l'aide d'une clé hexagonale [Couple : 2,9 N·m
(30 kgf·cm)].
(6) Serrez les raccords d'obturation des vannes à 2 et 3 voies au couple indiqué.
Couple de serrage [N • m (lbt • pi)]
Raccord d'obturation
6,35 mm (1/4 po)
9,52 mm (0,375 po)
12,70 mm (1/2 po)
Bouchon du port de
changement
Tuyau de raccordement
Unité extérieure
Tuyau de service
avec obus de valve
Vanne à 3 voies
Port de chargement
Capuchon
Couple de serrage [N • m (lbt • pi)]
16 à 18 (11,8 à 13,3)
32 à 42 (23,6 à 31,0)
49 à 61 (36,1 à 45,0)
A [mm (po.)]
Outil d'évasement du R410A, à embrayage
0 à 0,5 (0 à 1/32)
ATTENTION
20 à 25 (14,8 à 18,4)
28 à 32 (20,7 à 23,6)
10 à 12 (7,4 à 8,8)
Raccord d'obturation
Clé hexagonale
Utilisez une
clé hexagonale de
4 mm.
FrA-5
