Abaisser une charge
1. La charge à manier doit peser au moins 50 kg, pour assurer une descente régulière. Si le poids
est trop faible, un abaissement incontrôlé peut se produire.
2. Respectez les consignes de sécurité avant d'abaisser un poids.
3. Mettez le dispositif automatique de blocage (17) sur la position (« Down » ; vers le bas). As-
surez-vous que le levier se trouve dans la bonne position et qu'il ne se coince pas à travers la
languette (voir la figure suivante).
4. Appuyez uniformément sur le levier et abaissez doucement la charge.

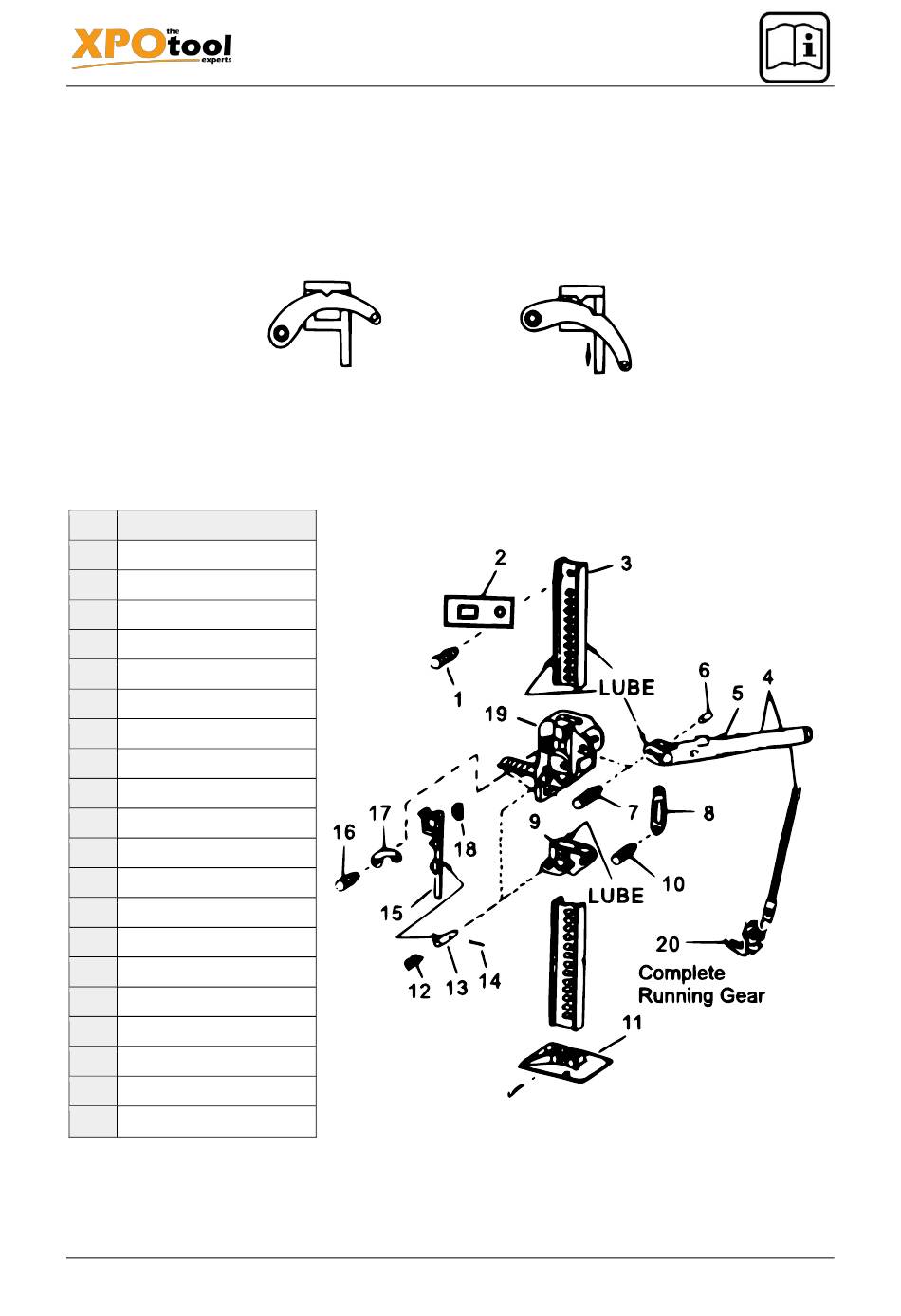

Liste des pièces et vue éclatée
№
Nom
1
Boulon
2
Dispositif de fixation
3
Guide en acier
4
Levier avec broche
5
Base de poignée
6
Broche/boulon
7
Boulon à tête hexagonale
8
Bielle
9
Boulon
10
Petit boulon
11
Socle
12
Goupille à ressort (2×)
13
Broche (2×)
14
Goupille de maintien (2×)
15
Porte-fusible
16
Écrou borgne
17
Blocage de retour
18
Blocage de retour à ressort
19
Unité
20
Unité montée
Avis important :
Toute reproduction et toute utilisation à des fins commerciales, même partielle de ce mode d'emploi,
ne sont autorisées qu'avec l'accord préalable de la société WilTec Wildanger Technik GmbH.
https://www.XPOtool.com
The Tool Experts
Fig. 1 : lever une charge
Article 51296, 63237
