Fonctionnement
Fonction ISOMnet (COM SETUP)
Pour activer cette fonction, sélectionner dans le menu COM SETUP l´option „ISOM-
net=ON". Il s´agit d´une fonction similaire à une fonction scanning. Le bus MAÎTRE pour
lequel la fonction ISOMnet est activée, pilote les appareils esclaves ISOMnet via le bus.
Lorsqu´un ISOM a terminé un cycle de mesure, le maître ISOMnet donne l´ordre au pro-
chain esclave de procéder à la mesure de l´isolement. Pendant qu´un ISOM procède à
une mesure, tous les autres ISOM sont en mode STANDBY. Dans des réseaux intercon-
nectés on évite ainsi que les différents ISOM ne se perturbent mutuellement. Par
rapport à la solution comportant des commutateurs et l´entrée F1/F2, le temps de
réponse est prolongé puisqu´aucune mesure n´est effectuée en continu. L´avantage est
qu´aucun contact auxiliaire d´un commutateur n´est nécessaire. De plus, cette solution
est particulièrement adaptée pour des réseaux IT interconnectés de façon capacitive ou
par diodes. Un esclave ISOMnet vérifie si un maître se trouve dans le réseau. S´il n´en
trouve pas, le message suivant apparaît sur l´afficheur „ISOMnet Master?" Si la fonction
ISOMnet est active, l´entréeF1/F2 est déconnectée.

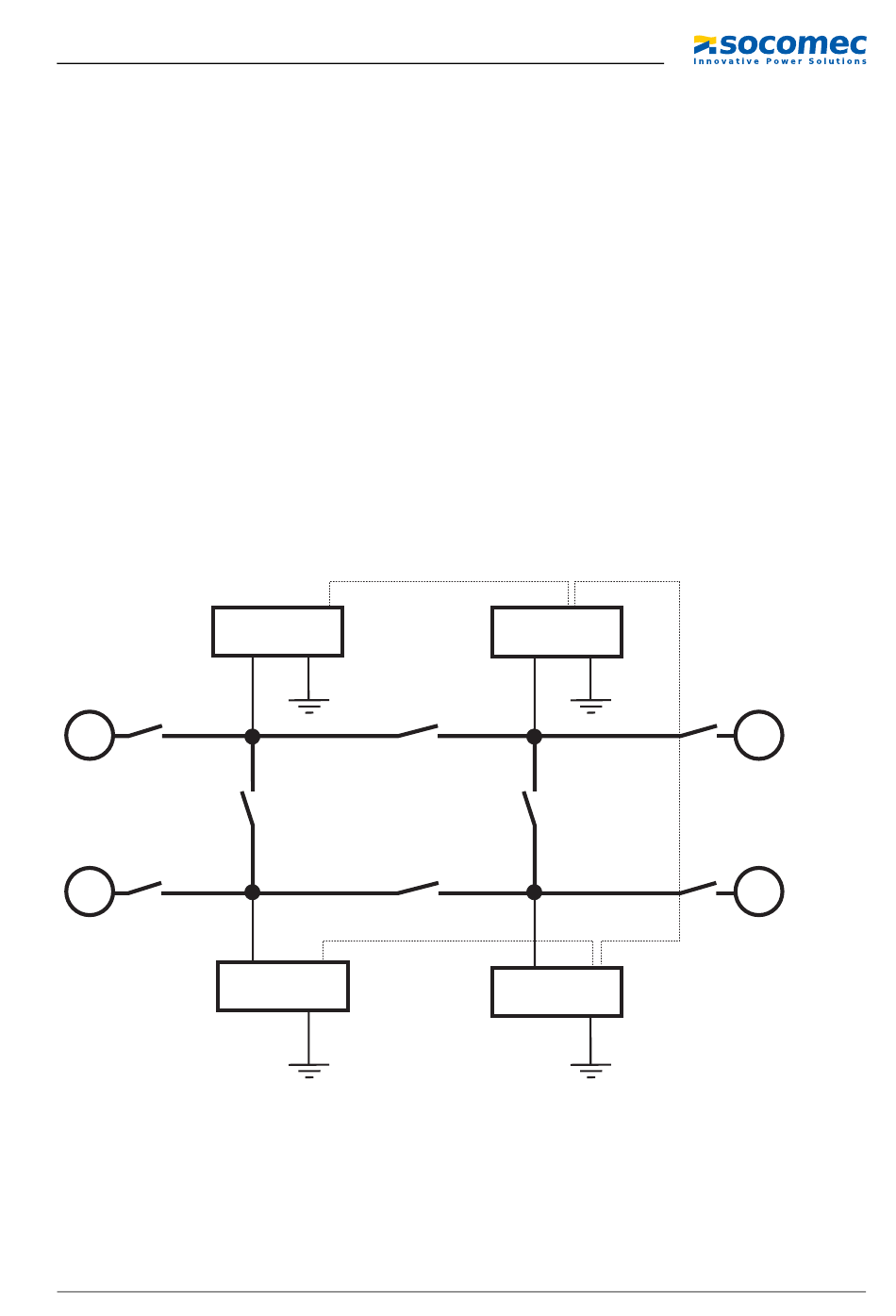

G
G
NT 874 591 E
Bus ISOM (A/B, RS485)
Adr. 1
AL490C
PE
Réseau IT 1
Réseau IT 4
Adr. 4
AL490C
PE
Adr. 2
AL490C
PE
Réseau IT 2
Réseau IT 3
Adr. 3
AL490C
PE
G
G
17
