AMI Inducon
Installation
3.3.
Raccorder le
câble du capteur
A-96.250.472 / 030720
Connectez le capteur de conductivité
Pour connecter le câble du capteur de transmetteur AMI procédez
comme suit:
AVERTISSEMENT
Risque d'électrocution
Ne pas effectuer de travaux sur des composants électriques si
le transmetteur est en marche.

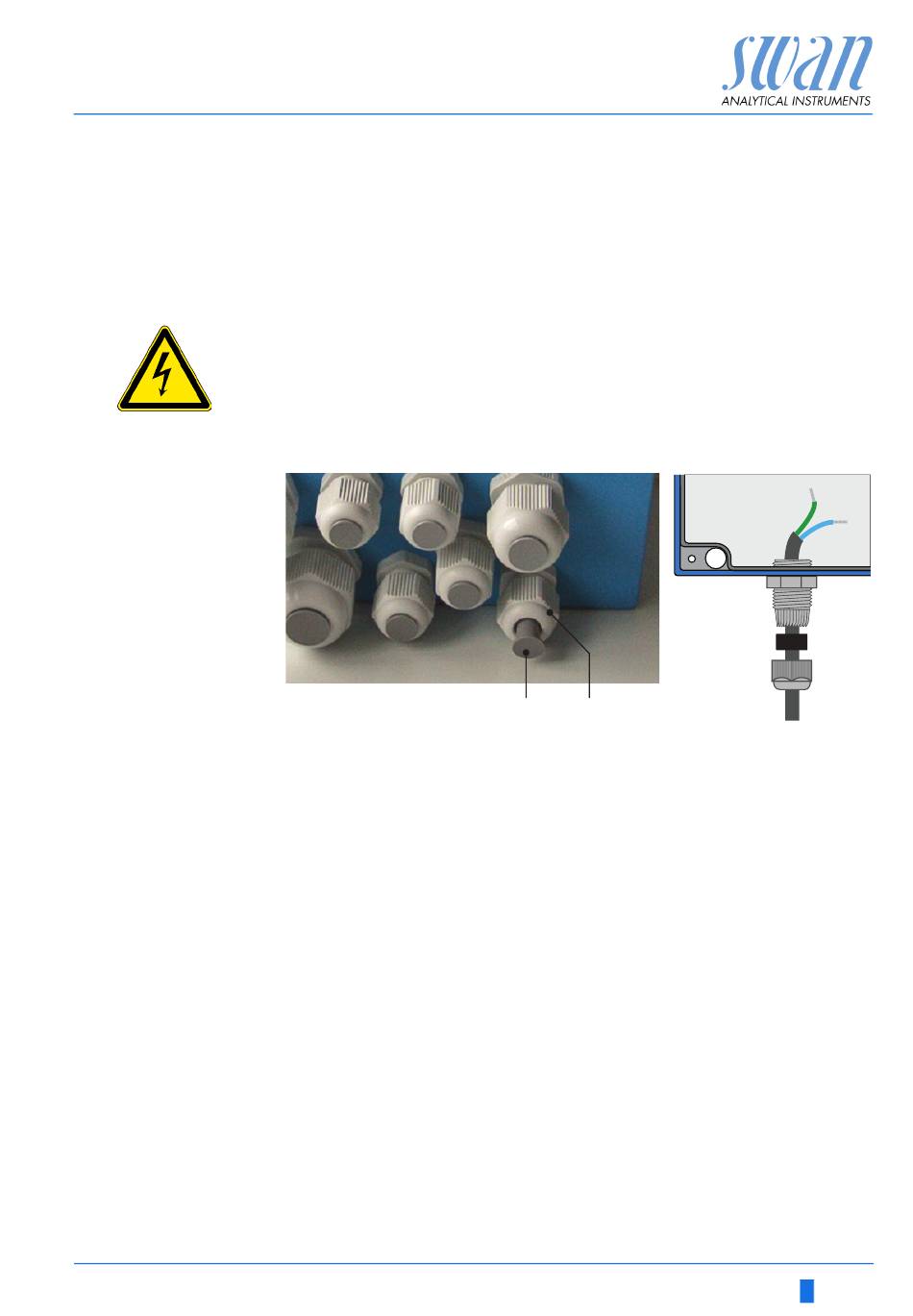

1 Choisir un presse-étoupe adéquat, voir le chapitre
ments électriques, p. 14
2 Ouvrir le boîtier du transmetteur AMI.
3 Passer le câble du capteur à travers le presse-étoupe [B] et
jusque dans le boîtier du transmetteur.
4 Raccorder le câble aux bornes conformément au diagramme de
raccordement, voir
5 Fermer le boîtier du transmetteur AMI.
6 Mettre en marche.
A
B
Schéma des connexions électriques, p.
Raccorde-
16.
13
