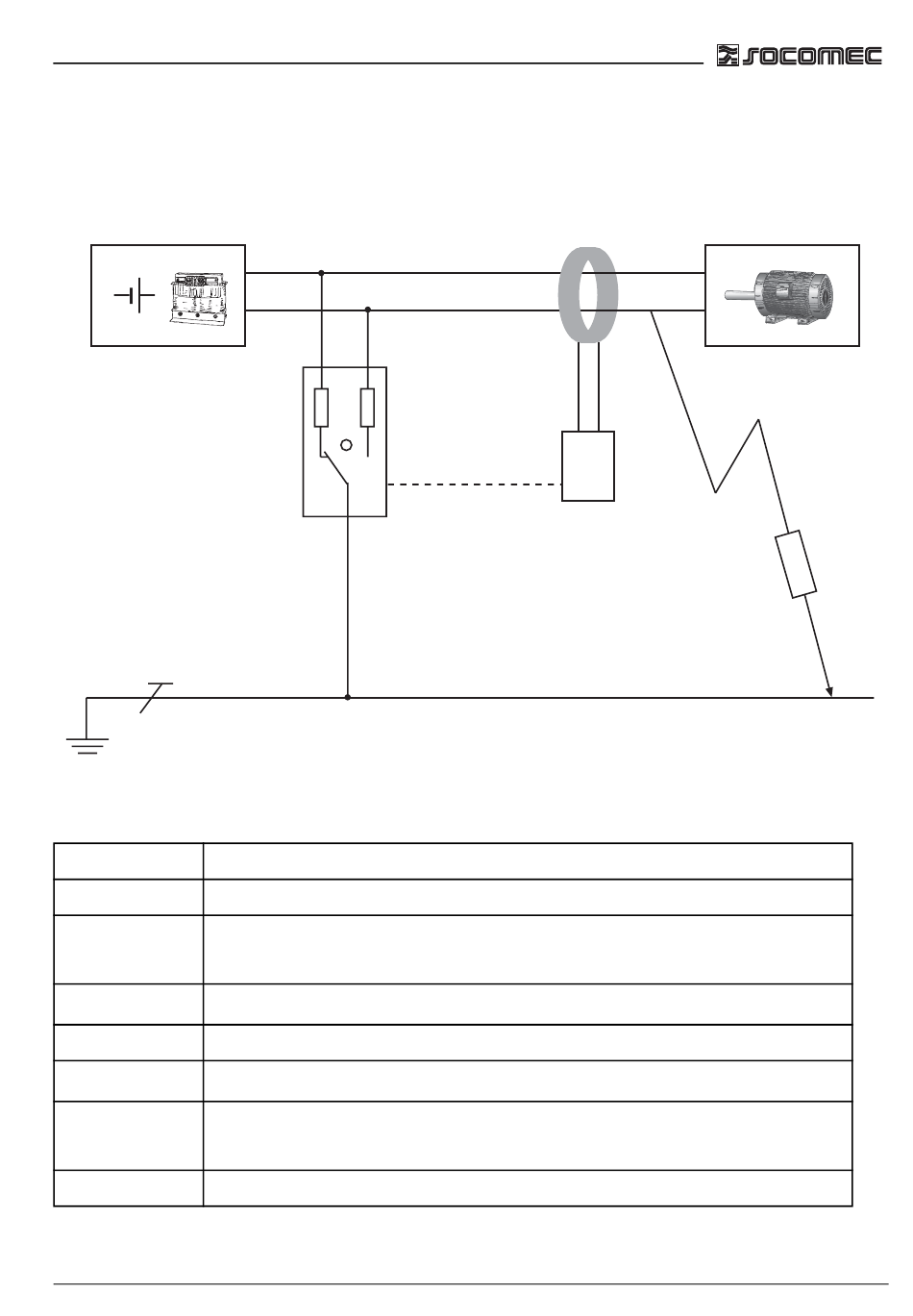

3.2.1 Schéma de principe du système DLD
U
S
ALD590/
INJ...
PE
Légende:
DLD... Localisateur
INJ... Injecteur
ALD590 CPI ISOM ALD590 avec un générateur de courant de
mesure intégré
U Source de tension du système IT
s
V Utilisation
R Défaut d´isolement
F
PE Conducteur de protection ou conducteur d´équipoten-
tialité
BUS ISOM Bus de communication propriétaire
NT 874 636 D
Réseau IT
L1(L+)
L2(L-)
3
2
1
Tore de
détection
DLD...
Bus ISOM
V
R
F
