FONCTIONNEMENT / FONCTIONNALITÉS DE LA
Contrôle de Teinte Variable
La teinte peut être ajustée de la teinte 5 à la teinte 8 et depuis la teinte 9 jusqu'à la
13 en fonction du procédé de soudage ou de l'application (se reporter au tableau de
choix des Teintes page 6). La teinte est ajustée en plaçant l'interrupteur de gamme
de teinte sur le registre approprié, puis en utilisant le cadran à double échelle de
teinte pour sélectionner la teinte souhaitée. L'interrupteur de gamme de teinte et le
cadran à double échelle se trouvent sur la cartouche ADF, comme illustré ci-dessous.
Bouton de Test
Appuyer sur le bouton de test en le maintenant appuyé pour voir la sélection de la
teinte avant de souder. Une fois le bouton relâché, la fenêtre de vue retournera
automatiquement à l'état de clarté (Teinte 3,5).
Bouton de Sensibilité
On peut ajuster la sensibilité de la lumière en tournant le bouton de Sensibilité vers la
gauche ou vers la droite, tel que l'illustre la figure ci-dessous. Lorsqu'on tourne le
bouton vers la gauche, la sensibilité augmente, ce qui rend la cartouche de l'ADF plus
sensible à la lumière. Lorsque le casque est utilisé en présence de lumière ambiante
excessive ou près d'une autre soudeuse, on peut obtenir un meilleur rendement du
casque avec un réglage inférieur en tournant le bouton vers la droite pour diminuer la
sensibilité. Le mode de Meulage peut être sélectionné en faisant tourner le bouton de
sensibilité complètement vers la gauche jusqu'à ce qu'un clic audible se fasse entendre.
Le mode de Meulage est destiné uniquement au Meulage, pas au soudage.
Contrôle du Temps de Retardement
Cette commande est conçue pour
protéger les yeux du soudeur contre les
rayons résiduels forts après le soudage.
Les modifications du bouton de Temps de
Retardement feront changer le temps de
passage de l'obscurité à la lumière de 0,1
seconde (C) à 1,0 seconde (L). Le réglage
L est recommandé pour les applications à
ampérage élevé où le bain de soudure est
encore très brillant après que l'arc de
soudage ait cessé et pour des situations
où le filtre peut être bloqué
temporairement après avoir regardé l'arc
de soudage

Alimentation

Cette cartouche de l'ADF est alimentée
par une batterie remplaçable et
l'énergie solaire. La batterie se trouve
dans le coin inférieur de la cartouche
de l'ADF. Changer la batterie lorsque
l'indicateur lumineux de BATTERIE
FAIBLE s'allume. Voir le tableau des spécifications page 3 pour connaître le type
de batterie requis.

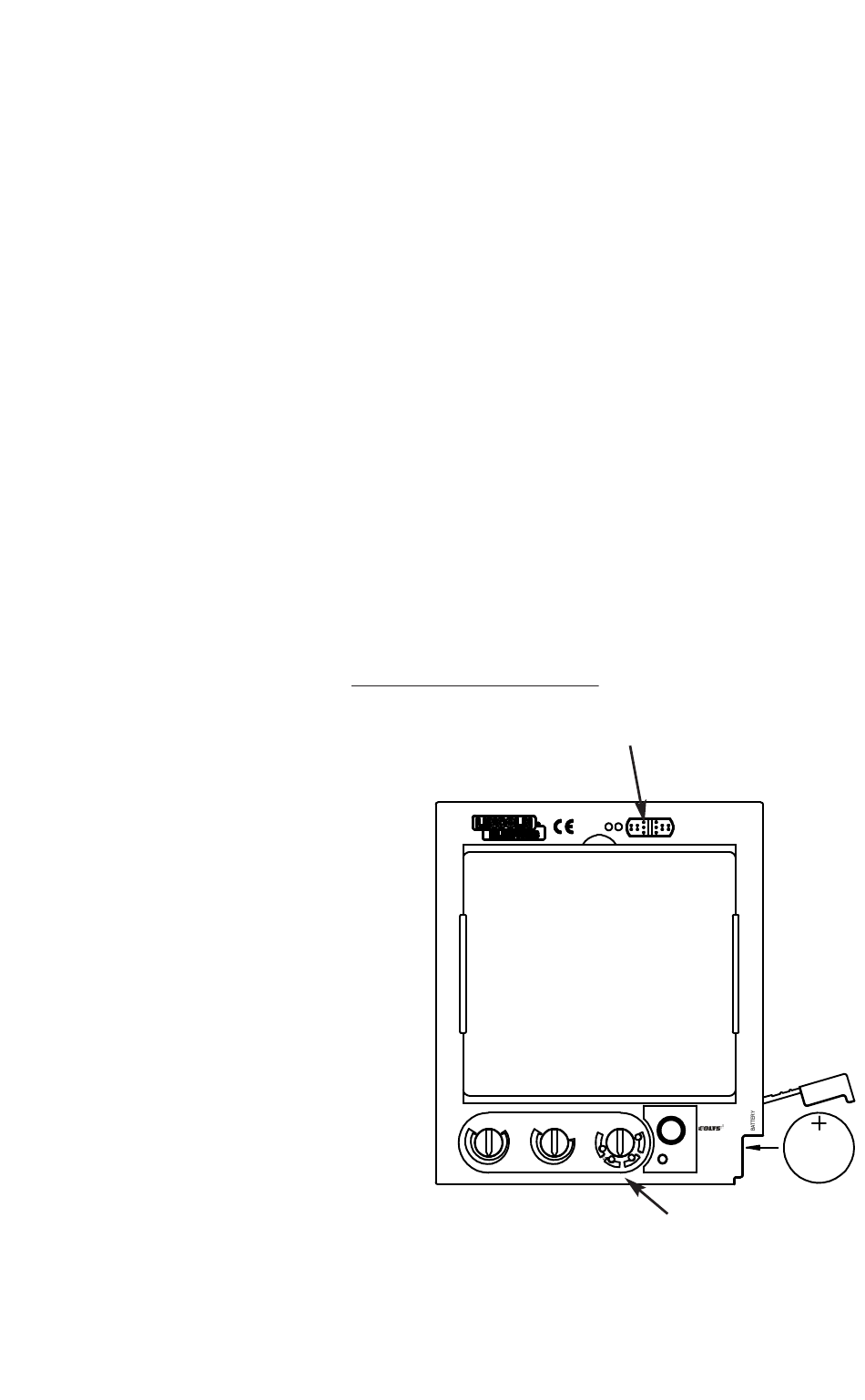

CARTOUCHE
Interrupteur de Gamme de
Teintes
DELAY TIME
L S
Cadran à Double
Échelle de Teinte
5
SHADE 5 - 8 SHADE 9-13
S27978-115
4/5-8/9-13 TM
1/1/1/1/379
SENSITIVITY SHADE
CAN/CSA Z94.3
HI
GRIND TEST
13 9
* TM Z87W4/5-8/9-13
5
LO AS/NZS 1338.1
Operating Temp.
8
-10°C to +55C
LOW
Replaceable
6
7
BATTERY
Lithium Battery
11
+
LABS
CR2450
